一、40P超小间距设计，83037-100B-01-D面向高密度连接需求

在笔记本电脑、平板电脑、显示模组、摄像模组以及其他轻薄型电子设备中，内部空间越来越有限，而高速信号通道数量却不断增加，因此，如何在有限空间内实现高密度、稳定可靠的高速信号连接，成为工程师进行结构设计和线束选型时需要重点考虑的问题。I-PEX CABLINE-UA II系列采用0.3mm Contact Pitch、Vertical Right Angle结构，并支持26P、32P、40P和50P等不同Pin数，同时支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，定位于空间受限条件下的极细同轴线连接应用。

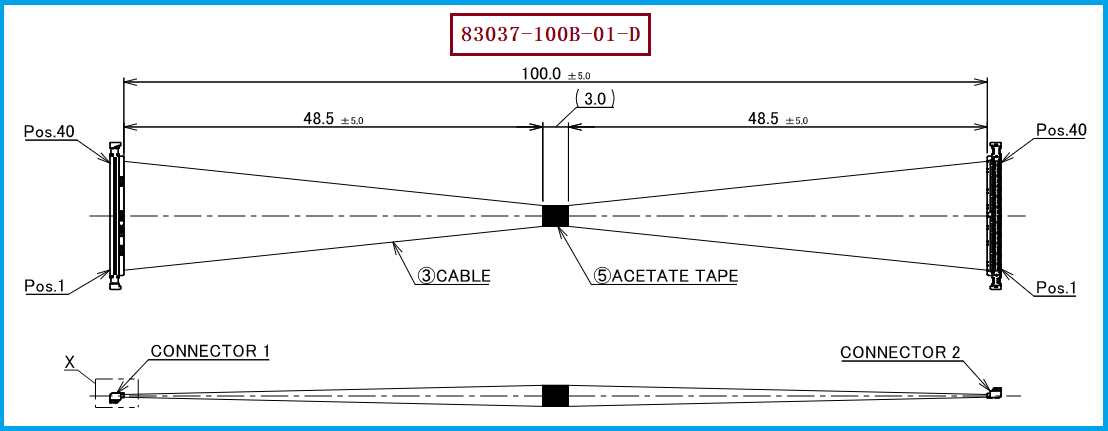

本次重点介绍的产品为I-PEX 83037-100B-01-D，属于CABLINE-UA II系列40Pin、Micro-Coaxial、44AWG、L=100mm、1-1结构极细同轴线束。该型号配套使用的线材端连接器型号为20497-040T-30，线束长度为100MM。I-PEX官方型号资料同时列出了83038-100B-01-D和83039-100B-01-D，分别对应200mm和300mm的40P、44AWG、1-1结构线束，因此83037-100B-01-D可以理解为该系列的100MM长度版本。

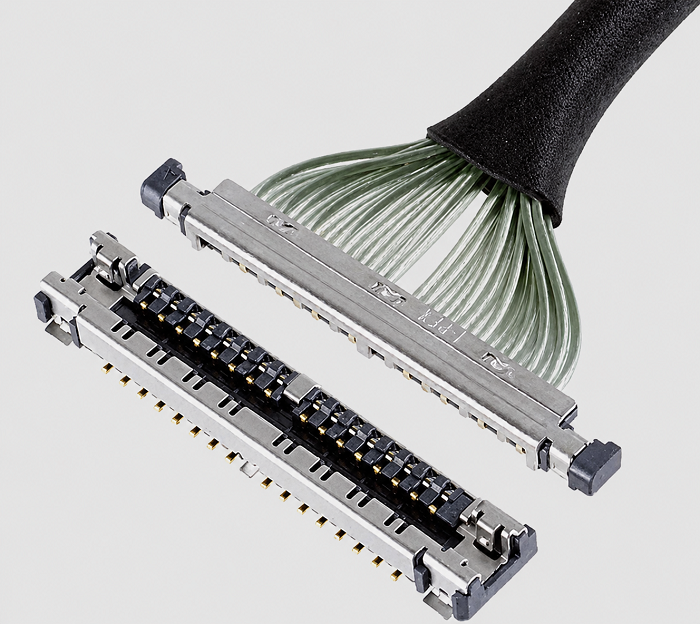

对于工程师而言，这类产品的价值并不仅仅是“40根线组合在一起”，而是连接器、极细同轴线、端接结构、屏蔽以及线束尺寸共同形成的一套高密度信号连接方案。CABLINE-UA II官方资料显示，其连接器采用0.3mm间距，配合高度约1.27±0.1mm，并具有EMI Shielding及Multi-point Ground Design等特点，可满足轻薄设备内部对于小型化和高速信号连接的要求。

二、为什么极细同轴线芯线导体一定要用高纯铜？——从信号损耗和可靠性理解线材核心

极细同轴线的中心导体承担着高速电信号传输任务。当线径进一步缩小到AWG44甚至更细规格后，导体截面积本身已经非常有限，此时导体材料的电阻率、表面状态、加工一致性以及长期稳定性都会更加值得关注。高纯铜之所以广泛应用于高品质信号线材，是因为铜具有较低的电阻率和良好的导电性能，在相同截面积条件下能够有效降低导体的电阻损耗；对于长度较短但传输速率较高的极细同轴线而言，稳定的导体电气性能有助于控制信号传输过程中的损耗和一致性。

对于工程师来说，“高纯铜”真正值得关注的并不是一个单独的宣传概念，而是它最终能否转化为稳定的电阻、良好的导电性能、可靠的机械加工性能以及批次一致性。尤其在极细同轴线制造过程中，导体需要经过拉丝、绝缘包覆、屏蔽以及端接等工艺，如果原材料纯度和材料一致性不足，可能进一步影响线材的电气性能和制造稳定性。因此，在进行极细同轴线束替代开发时，不能只看“AWG44”这一项规格，还应结合导体材料、导体结构、绝缘层尺寸、屏蔽结构以及最终阻抗和传输性能进行综合确认。

需要特别说明的是，“极细同轴线芯线导体一定要用高纯铜”从严格工程定义上并不是所有产品的绝对规则，实际线材也可能采用不同导体材料或特殊导体结构；但对于追求良好导电性能、低损耗、稳定一致性以及可靠高速信号传输的极细同轴线产品，高品质铜导体通常具有明显的材料优势。因此，在采购极细同轴线束时，建议工程师和采购人员不要仅依据外观、线径和长度判断产品质量，而应进一步确认导体材料及其电气性能。

三、工程师与采购人员如何选型：重点核对40P、1-1、100MM及连接器型号

对于I-PEX 83037-100B-01-D的兼容替代，工程师在进行结构和电气确认时，建议首先锁定几个核心条件：产品为40Pin极细同轴线束，线材规格对应44AWG Micro-Coaxial Cable，长度为100MM，结构为1-1，线材端连接器为20497-040T-30。I-PEX官方CABLINE-UA II资料显示，40Pin对应的Plug Housing推荐型号为20497-040T-30，同时该系列还有20496-040T-40 Plug Cable Assembly以及2679-040-10 Plug Metal Cover等相关组件，因此实际替代开发时，应根据客户原产品的完整端接结构进行确认，而不能只按照“40P连接器”进行简单匹配。

从工程替代角度来看，83037-100B-01-D最重要的不是单纯做到“40P+100MM”，而是同时保证连接器匹配、Pin Assignment/1-1结构、线材规格、端接尺寸、屏蔽及接地结构等关键参数的一致性或满足客户设备的兼容要求。例如，同属于CABLINE-UA II 40P、44AWG、100MM的82897-100B-02-D，其官方定义为1-N结构，与83037-100B-01-D的1-1结构不同，因此不能仅因为Pin数、线径和长度相同，就直接判定两个型号可以互换。I-PEX官方资料也明确将83037系列与82897系列分别作为不同的Sample Harness for Evaluation Part Numbers。

对于采购人员而言，建议询价时将原厂型号、Pin数量、线材AWG、线束长度、端接结构、连接器型号及应用要求作为一个完整的规格包提交供应商；对于工程师而言，则建议进一步进行尺寸、插拔配合、线序、阻抗、插损、回损、串扰及高速信号完整性验证。这样既可以降低“型号看起来相同、实际无法装配”的采购风险，也能够避免因线材或端接结构变化造成高速信号性能下降。

四、我们提供83037-100B-01-D兼容替代极细同轴线束，助力客户降低供应链风险

针对采用CABLINE-UA II 40P极细同轴线束的电子设备客户，我公司专注于极细同轴线束的研发与生产制造，可根据客户提供的原厂型号、样品、工程图纸及具体应用要求进行兼容替代开发。针对本次介绍的产品，我们公司可提供：I-PEX 83037-100B-01-D兼容替代线束方案，对应40P、44AWG Micro-Coaxial、100MM、1-1结构，并可围绕配套的20497-040T-30连接器端接方案进行产品开发与生产。

对于工程师，我们更加关注的是替代产品能否真正满足设备装配和信号传输要求；对于采购人员，我们更加关注的是产品一致性、批量交付能力、成本控制以及供应链稳定性。因此，在进行国产替代、第二供应商导入或原厂线束备选方案开发时，可以先提供原产品型号及技术资料，由我公司根据具体规格进行工程评估，再针对线材、连接器、端接工艺及线束尺寸进行匹配开发。CABLINE-UA II本身面向空间受限、高密度及高速信号连接应用，其官方资料也提供了相应的2D图纸、产品规格、SI测试资料及Harness相关资料，为工程选型和兼容开发提供了参考基础。

五，总结

I-PEX 83037-100B-01-D是一款面向高密度电子设备内部连接应用的40P、44AWG、100MM、1-1结构极细同轴线束，配套线材端连接器型号为20497-040T-30。对于这类超细、高密度线束，产品品质不仅取决于连接器本身，还与极细同轴线的导体材料、导体加工质量、绝缘结构、屏蔽结构、端接工艺以及最终电气性能密切相关。高品质铜导体能够为线材提供良好的导电基础，而合理的同轴结构和规范的端接工艺则是实现稳定高速信号传输的重要组成部分。针对需要原厂替代、国产替代、第二供应商或定制开发的客户，我公司可提供I-PEX 83037-100B-01-D兼容替代极细同轴线束方案，帮助工程师解决产品选型与替代开发问题，同时为采购人员提供更加灵活、稳定的供应链选择。
