一、I-PEX 82657-100B-02-D：34PIN、46AWG、300mm极细同轴线束

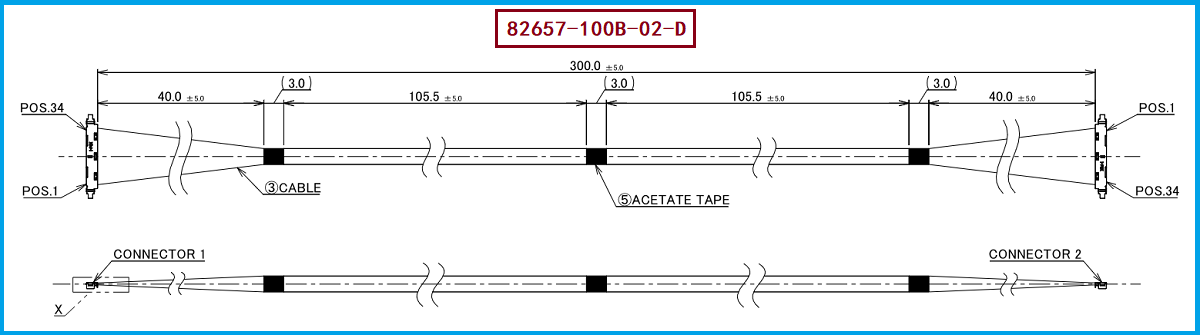

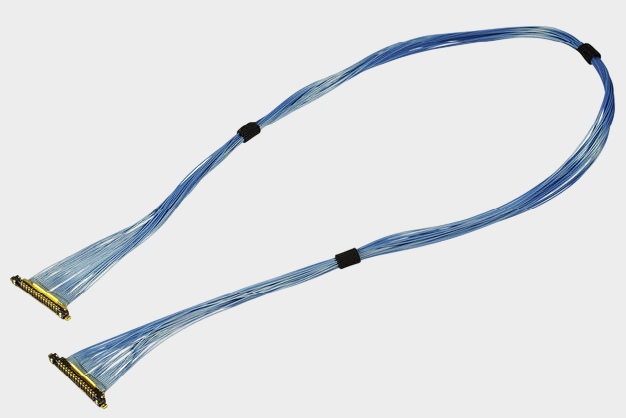

随着笔记本电脑、平板电脑、显示模组、VR/AR设备及其他轻薄化电子产品不断缩小内部空间，传统线缆越来越难以同时满足高密度布线、柔性弯折和高速信号传输需求。I-PEX CABLINE®-UX II系列采用0.25mm Contact Pitch、Vertical（Right Angle）结构，并提供30、34、40、50PIN规格，面向空间受限的小型电子产品及转轴类应用。 本次对应的产品型号为I-PEX 82657-100B-02-D，属于34PIN Micro-Coaxial Harness，采用46AWG极细同轴线，标准长度300mm，1-N结构；其线材端配套的连接器型号为20532-034T-02-1。对于工程师来说，82657-100B-02-D的关键价值在于较细的46AWG线材能够帮助降低线束空间占用，同时300mm长度又能够满足较长内部布线路径；对于采购人员来说，则应将料号、34PIN、46AWG、300mm、1-N结构及连接器型号作为完整的产品识别条件，而不能只依据“CABLINE-UX II 34PIN”进行采购。I-PEX官方资料将82657-100B-02-D明确列为34PIN、46AWG、300mm、1-N的Evaluation Harness。

二、I-PEX极细同轴线束可以替代吗？关键不是“能不能插”，而是高速链路是否真正匹配

I-PEX极细同轴线束可以替代吗？答案是：可以进行兼容替代，但必须以完整规格匹配和实际工程验证为前提。 对于82657-100B-02-D这类高速信号线束，替代产品不能仅看连接器外形是否一致，还需要确认34PIN数量、46AWG线材规格、300mm长度、1-N连接结构以及端接区域的尺寸和加工方式。尤其在高速传输场景下，如果替代线束的阻抗控制、线材结构、端接一致性或屏蔽/接地处理存在明显差异，就可能造成插损增加、回波损耗变化、串扰增加、阻抗不连续以及信号完整性下降等问题。CABLINE-UX II官方给出的系列参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准，但这些属于系列参考数据，并不意味着82657-100B-02-D在任何系统中都能够直接保证对应速率。 因此，从工程师角度看，真正可靠的替代应该围绕“连接器配合+线材电气性能+端接质量+机械尺寸+实际高速信号测试”进行验证；从采购角度看，则应避免单纯以低价格或外观相似作为替代依据，而应优先选择能够提供完整规格确认和样品验证的极细同轴线束制造商。

三、选型和兼容与替代方案参考及建议：34PIN、46AWG、300mm是核心匹配条件

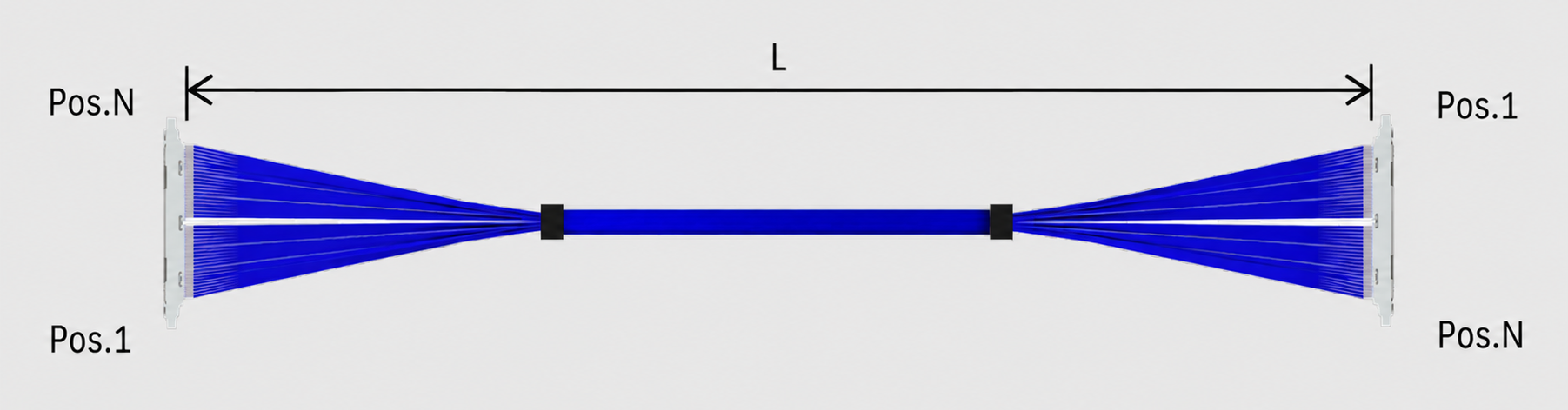

针对I-PEX 82657-100B-02-D进行兼容替代时，建议工程部门首先确认原设备的连接器接口及线束结构，再进一步核对46AWG Micro-Coaxial Cable、300mm长度、34PIN以及1-N结构是否一致。CABLINE-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，34PIN对应的当前推荐Plug Housing型号为20532-034T-02-1，同时官方推荐的34PIN Plug Cable Assembly为20531-034T-02-1、Plug Metal Cover为2799-0341、Receptacle为20533-234E。 需要注意的是，CABLINE-UX II还存在34PIN、300mm的83051-100B-01-D，但它属于1-1结构，而82657-100B-02-D属于1-N结构，因此即使PIN数量、AWG和长度相同，也不能直接视为完全相同产品。 对于需要国产化、供应链优化、原厂替代或批量采购的客户，我们公司可提供：82657-100B-02-D兼容替代线束方案，可围绕原产品的34PIN接口、20532-034T-02-1连接器、46AWG极细同轴线及300mm长度进行兼容开发与制造，并根据客户实际设备进一步确认线序、端接尺寸、线材阻抗、外径、弯折要求及高速信号性能，为工程验证和批量采购提供对应的替代方案。

四、从样品兼容到批量供应：极细同轴线束替代更需要关注制造一致性

对于工程师而言，极细同轴线束替代项目的最终目标不是简单实现一次性“插得上、通得过”，而是在长期使用过程中保持稳定的机械和电气性能；对于采购人员而言，则需要进一步考虑供应商的持续制造能力、批次一致性、交期及成本控制。CABLINE-UX II本身强调小型化、柔性线束和转轴空间应用，并采用Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB的多点接地路径，为系统EMC设计提供支持。 因此，在82657-100B-02-D的替代制造过程中，应同时关注极细线材加工、端接一致性、连接器装配、线长控制、线序确认、机械应力释放以及高速信号完整性等环节。对于客户而言，一套真正可用于量产的替代方案，应经过样品确认、装机验证及必要的电气与机械可靠性测试，而不是仅凭型号相似就直接导入。我们公司专注于极细同轴线束生产制造，可针对I-PEX CABLINE-UX II系列产品开展兼容替代开发，为客户提供从样品打样到批量制造的极细同轴线束供应支持。

五，总结

 I-PEX 82657-100B-02-D是一款34PIN、46AWG、300mm、1-N结构的CABLINE-UX II极细同轴线束，其线材端配套连接器型号为20532-034T-02-1。对于此类产品，兼容替代的核心并不是简单复制外观，而是同时实现连接器匹配、46AWG线材规格、300mm长度、1-N结构、端接工艺及高速信号性能的综合匹配。针对有国产替代、供应链优化及批量采购需求的客户，我们公司可提供82657-100B-02-D兼容替代线束方案，助力客户实现极细同轴线束产品的工程验证与稳定供应。
