一、从I-PEX 82857-100B-02-D看极细同轴线束的高速传输要求

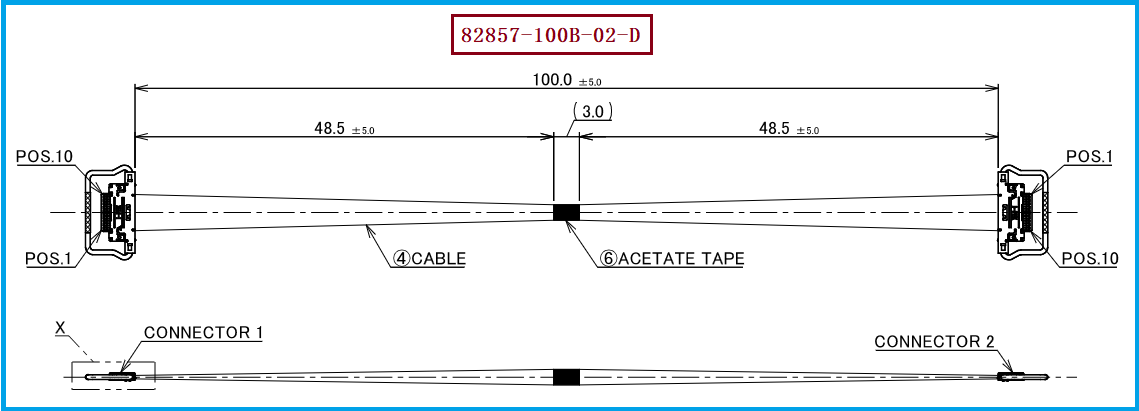

在笔记本电脑、高分辨率显示设备、工业相机、AI视觉、机器人及其他高密度电子设备中，极细同轴线束不仅承担信号连接任务，还直接影响高速数据传输的稳定性。本文重点介绍的 I-PEX 82857-100B-02-D 是CABLINE®-CA系列10Pin Micro-Coaxial Harness，采用 40AWG极细同轴线材，长度100mm，其线材端使用的连接器型号为 20634-210T-02。I-PEX CABLINE-CA系列采用0.4mm Contact Pitch、水平对插及机械锁扣结构，并支持Micro-Coaxial、Twinaxial和Discrete Wire等多种线缆形式；官方资料将其定位于高速、小型化及高密度电子设备内部连接方案，并列出最高32Gbps/Lane PAM4等高速传输应用参考。 对工程师和采购人员而言，在选择或替代这类产品时，除了关注“10Pin、40AWG、100mm”等基础规格，更应关注高速传输过程中可能出现的信号完整性、连接可靠性及制造一致性问题。

---

二、极细同轴线束高速传输中的常见失效模式：从信号到结构全面排查
极细同轴线束在高速传输过程中，常见失效往往不是单一因素造成，而是线材、端接、连接器和系统布局共同作用的结果。首先是阻抗不连续和信号损耗，当极细同轴线的结构、端接区域或连接器匹配不理想时，可能造成反射、插入损耗增加及眼图质量下降；其次是串扰与EMI干扰，高速信号密度提高后，如果屏蔽结构、接地方式或线束布线控制不足，可能导致相邻通道之间的干扰增加。CABLINE-CA采用屏蔽结构和多点接地设计，目的之一就是改善高速信号完整性并降低EMI影响。 此外，端接不良、接触不稳定以及连接器未完全插合也是工程应用中需要重点防范的问题，尤其是AWG40这类极细线材，对焊接、固定、应力控制及装配工艺的要求更高；CABLINE-CA的Mechanical Lock设计可以帮助防止半插状态及振动环境下的松脱。 对采购人员来说，如果只按照连接器型号和外观进行低成本替换，而忽略线材结构、端接质量、阻抗及高速测试，就可能出现“能够导通但高速性能不达标”的情况，因此替代产品必须从机械、电气和信号完整性三个层面进行验证。

---

三、选型和兼容与替代方案参考及建议：围绕关键参数进行一对一验证
针对 I-PEX 82857-100B-02-D 的兼容替代，建议工程师首先建立原型号的关键规格基准，即 10Pin、40AWG Micro-Coaxial Cable、100mm长度、1-N Pin Assignment以及20634-210T-02线材端连接器。I-PEX资料明确将82857-100B-02-D列为“10pin Micro-Coaxial 40AWG L=100mm 1-N”评估线束型号，因此替代方案不能仅按照“10Pin+100mm”进行简单匹配，还应核对连接器结构、Pitch、插合高度、出线方向、线序、阻抗及端接方式。 在样品验证阶段，可结合实际设备进行外形及插合测试、导通测试、绝缘/耐压测试，并针对目标高速信号进行信号完整性验证，以确认替代线束能够满足系统要求。我们公司可提供：I-PEX 82857-100B-02-D兼容替代线束方案，可围绕40AWG极细同轴线材、100mm长度、20634-210T-02连接器以及原有Pin定义等关键要求进行生产制造，并可根据客户实际项目需求对线长、Pin数量、线序及连接器配置进行针对性开发，为工程师提供样品验证和量产导入支持，同时为采购人员提供稳定的替代供应渠道。

---

四、工程制造与质量控制：降低高速线束失效风险
对于高速极细同轴线束而言，可靠的替代方案不仅需要“规格相同”，更需要在生产过程中控制线材端接、连接器装配、线束固定及成品一致性。以 I-PEX 82857-100B-02-D为参考，40AWG极细同轴线与微型连接器组合后，任何端接偏差、线缆受力、连接器装配不到位或屏蔽接地异常，都可能进一步影响高速信号质量，因此工程开发阶段应将机械尺寸、电气性能和高速传输性能作为一个整体进行评估。CABLINE-CA系列资料显示，其支持0.4mm Pitch、机械锁扣以及屏蔽和多点接地结构，同时支持AWG36至AWG44等Micro-Coaxial Cable规格。 我们公司专注于极细同轴线束生产制造及兼容替代方案，可针对I-PEX系列产品开展对应规格的线束制造与替代开发，帮助客户降低对单一原厂料号的依赖，并从工程打样、样品验证到批量生产，为高速电子设备提供更加灵活的极细同轴线束供应选择。

---

I-PEX 82857-100B-02-D是一款具有明确规格定义的10Pin、40AWG、100mm极细同轴线束，其线材端连接器型号为20634-210T-02。在高速传输应用中，阻抗不连续、信号损耗、串扰、EMI、端接不良以及连接器未完全插合等，都可能成为影响系统稳定性的关键因素。 因此，真正可靠的兼容替代不能只关注料号和外观，而应同时验证线材、连接器、线序、机械结构、端接工艺和高速信号完整性。我们公司可提供 I-PEX 82857-100B-02-D兼容替代线束方案，以专业的极细同轴线束制造能力，为工程师的替代验证和采购人员的供应链优化提供支持。
我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
