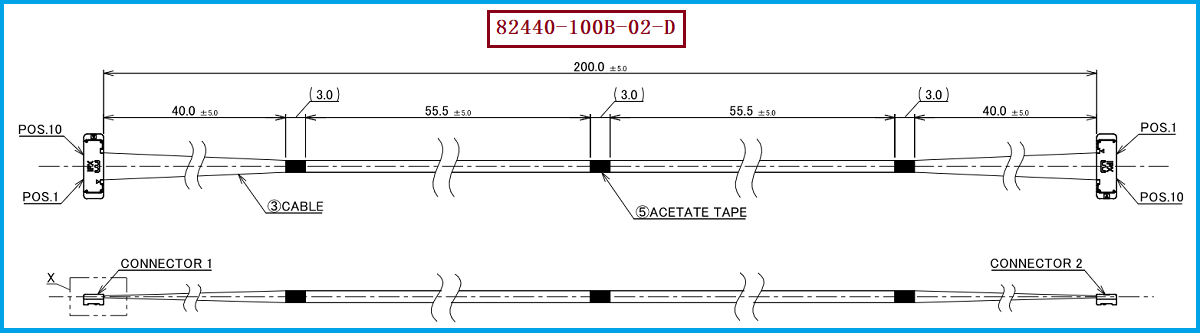

一、I-PEX 82440-100B-02-D：10P、40AWG、200mm极细同轴线束

在笔记本电脑、显示模组、工业设备、视觉设备以及高密度电子产品内部，PCB之间的信号连接空间越来越有限，传统排线在尺寸、高速传输和抗干扰方面往往难以兼顾，而Micro-Coaxial极细同轴线束可以在有限空间内实现多通道信号连接。根据I-PEX CABLINE-SS官方资料，I-PEX 82440-100B-02-D属于CABLINE-SS系列10Pin极细同轴线束，官方样品评估型号表明确标注该型号为 10Pin、Micro-Coaxial 40AWG、L=200mm、1-N；其配套线材端连接器型号为 20373-R10T-06，对应10PIN、0.4mm Contact Pitch的CABLINE-SS Plug Housing。I-PEX官方资料显示，CABLINE-SS采用0.4mm端子间距、Vertical（Right Angle）连接方向，Mated Height为1.65±0.2mm，支持10、14、20、30、32、35、40、50Pin等规格，并面向高速数据传输及小型化设备内部连接应用。对于工程师来说，82440-100B-02-D的核心选型信息并不是单一的“10Pin线束”，而是由10Pin + Micro-Coaxial 40AWG + 200mm + 1-N + 20373-R10T-06 + 0.4mm Pitch共同构成完整的产品识别条件；对于采购人员而言，也应按照这一组关键参数寻找替代产品，而不能只根据外观或Pin数判断兼容性。

二、极细同轴线的阻抗控制有多重要？为什么40AWG线束不能只看“能不能导通”

对于高速信号线束而言，阻抗控制的重要性远高于普通低速线束的“通断”要求。极细同轴线内部由导体、绝缘介质、屏蔽层等结构共同形成传输环境，其特性阻抗与导体尺寸、绝缘层尺寸及介电特性等因素有关。当高速信号沿线束传播时，如果信号源、连接器、线缆及接收端之间存在明显阻抗不连续，就可能产生信号反射，进而造成波形畸变、插入损耗增加、串扰或眼图裕量下降等问题。因此，对于Micro-Coaxial高速线束，工程师不能简单采用“线径一样、Pin数一样、长度差不多”的方式进行替代，而需要关注整个连接链路的阻抗连续性。I-PEX在CABLINE-SS官方高速传输测试中给出的条件为 40Pin、Micro-Coaxial Cable、AWG #40、45Ω、100mm、GSSGSSG Pin Assignment，并以此作为16Gbps/Lane应用的测试条件之一；同时官方页面列出的参考高速标准包括V-by-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen 2 10Gbps/Lane、eDP HBR2 5.4Gbps/Lane等。这里需要特别说明：45Ω是I-PEX该高速测试条件中的线缆参数，并不能脱离具体线材结构直接理解为所有CABLINE-SS线束的统一阻抗要求；实际替代开发仍应以客户原始线材规格、系统阻抗设计以及具体产品图纸/测试要求为准。对于采购人员来说，这意味着判断替代线束不能只询问“是不是40AWG”，还应进一步确认阻抗、线材结构、连接器匹配及高速信号验证能力，因为AWG40只代表线规，并不能单独决定整根极细同轴线的传输性能。

三、选型和兼容与替代方案参考及建议：重点核对1-N、10PIN、0.4mm Pitch与连接器匹配

针对 I-PEX 82440-100B-02-D进行兼容替代时，建议工程师和采购人员首先确认四个最容易出现误选的参数：线束型号、Pin数、线长及线位定义。本型号为10Pin、200mm、1-N，而I-PEX官方同系列中还存在82879-100B-02-D（100mm、1-N）和82880-100B-02-D（300mm、1-N），同时也存在83007-100B-01-D、83008-100B-01-D、83009-100B-01-D等10Pin、40AWG、分别为100/200/300mm的1-1线束，因此1-N与1-1不能仅凭Pin数和长度判断为同一规格。在连接器方面，本型号使用的线材端连接器为 20373-R10T-06，I-PEX官方推荐料号中明确将其列为CABLINE-SS 10Pin Plug Housing；CABLINE-SS连接器平台的Contact Pitch为0.4mm，因此替代方案除了要匹配10PIN之外，还应核对连接器外形、插接方向、出线空间、结合高度及PCB端对应连接器等机械条件。对于信号工程师，还建议进一步验证阻抗连续性、插入损耗、回波损耗、串扰及实际高速链路眼图等指标；对于采购人员，则应重点确认样品验证、批量一致性、交期及长期供应能力。我们公司可提供 I-PEX 82440-100B-02-D兼容替代线束方案，可围绕10PIN、Micro-Coaxial 40AWG、200mm、1-N以及20373-R10T-06等关键规格进行样品开发和批量制造，并根据客户实际设备的结构尺寸、线序和信号要求进行针对性匹配。

四、从“参数替代”走向“性能替代”：面向工程师与采购的极细同轴线束解决方案

对于高速电子设备而言，一款真正可靠的极细同轴线束替代产品，不应该只是“连接器能够插进去、万用表能够测通”，而应该实现机械兼容、电气匹配、信号完整性和批量制造一致性的综合替代。I-PEX CABLINE-SS本身强调0.4mm小间距、窄型结构以及W-Point双触点接触技术，官方资料还显示其Micro-Coaxial Cable支持AWG36、AWG38、AWG40及AWG42等规格，并针对不同线规给出了相应的电流能力；这意味着在实际产品设计中，连接器、极细同轴线、端部加工及整套线束之间是一个完整系统。对于需要进行国产化、第二供应商导入、原厂交期优化或成本优化的客户，建议按照“原型号参数确认—连接器与Pin数确认—线材及阻抗确认—1-N线位确认—样品制作—装机测试—高速信号验证—批量导入”的思路推进。我们公司专注于极细同轴线束的生产制造与兼容替代，可针对 I-PEX 82440-100B-02-D提供对应的兼容替代线束方案，帮助客户在保持原有设备连接结构和应用需求的基础上，实现极细同轴线束的国产供应与批量配套。

五，总结

I-PEX 82440-100B-02-D是一款CABLINE-SS系列 10Pin、Micro-Coaxial 40AWG、200mm、1-N极细同轴线束，线材端使用20373-R10T-06、10PIN、0.4mm Pitch连接器。对于工程师而言，选型时需要同时关注线位、机械尺寸和高速信号完整性；对于采购人员而言，则应重点关注型号准确性、替代兼容性、样品验证和稳定供货能力。而在高速信号应用中，阻抗控制是极细同轴线束性能的重要基础，不能简单以“40AWG”和“导通正常”作为合格判断标准。我们公司可提供 I-PEX 82440-100B-02-D兼容替代线束方案，面向客户提供从样品验证到批量制造的极细同轴线束配套服务。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
