一、面向高速设备内部连接的极细同轴线束解决方案

随着笔记本电脑、超薄显示模组、AR/VR设备、高速摄像模组以及新一代智能终端设备不断向轻薄化、高性能方向发展，设备内部对于高速信号传输线束提出了更高要求。传统FPC/FFC线束在高速、高频环境下容易受到信号衰减、电磁干扰（EMI）以及串扰等因素影响，而极细同轴线束（Micro Coaxial Cable Harness）凭借独立屏蔽结构、优异的信号完整性以及高密度连接能力，逐渐成为高速电子设备内部连接的重要解决方案。

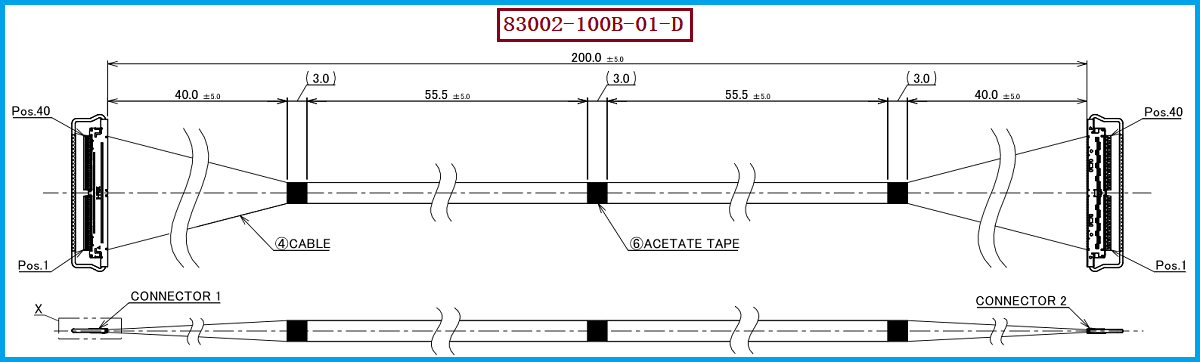

本公司专注于极细同轴线束的研发与生产制造，可根据客户原厂规格要求，实现高精度、高可靠性的兼容替代制造。本次介绍产品对应 I-PEX CABLINE®-CAL 系列 40Pin 极细同轴线束方案，产品料号为 83002-100B-01-D，线束长度为 200mm，线材端采用配套连接器型号 20777-040T-01，适用于对空间、高速信号以及连接可靠性要求较高的电子设备内部应用。

二、83002-100B-01-D极细同轴线束技术特点及高速信号传输能力解析

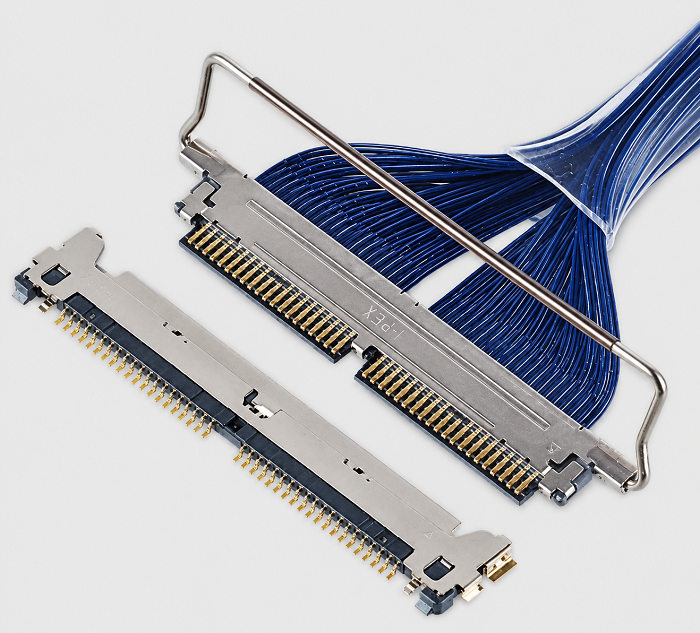

83002-100B-01-D属于CABLINE®-CAL 40Pin Micro Coaxial Harness方案，采用0.4mm Pitch极细同轴连接结构，配合40Pin高密度排列设计，可以满足薄型设备内部对于空间压缩和高速差分信号传输的需求。该系列连接器具有约0.73±0.07mm嵌合高度，最大约0.8mm超低高度设计，并采用机械锁扣结构，有效降低连接器半插、松脱等风险，提高长期使用可靠性。

对于工程师和采购人员关注的“极细同轴线束能承载多高频率的信号？”这一问题，需要结合线束结构、连接器性能、线材规格以及阻抗设计综合判断。极细同轴线束并不是简单以“多少MHz”作为衡量标准，而通常通过高速数字信号传输速率（Gbps/lane）进行评价。以I-PEX CABLINE®-CAL系列官方测试条件为参考，采用40AWG Micro Coaxial Cable、45Ω特性阻抗、100mm测试长度时，可支持最高 40Gbps/lane PAM3高速信号传输能力。

这意味着采用高品质极细同轴线束设计后，可以满足USB4、Thunderbolt、高速DisplayPort、高分辨率显示模组以及高速摄像数据传输等应用需求。极细同轴结构通过每根信号线独立屏蔽，有效降低高速传输过程中的信号衰减、电磁干扰和串扰问题，从而保证高速设备运行过程中的稳定性。

三、83002-100B-01-D兼容替代方案及工程选型建议

在实际项目开发过程中，当客户需要寻找I-PEX CABLINE®-CAL系列极细同轴线束替代方案时，需要重点确认连接器规格、Pin数量、线径规格、线束长度、出线方式以及高速信号性能要求。针对本产品方案，关键匹配参数如下：

83002-100B-01-D对应：

  •  极细同轴线束产品料号：83002-100B-01-D

  •  连接器型号：20777-040T-01

  •  Pin数量：40Pin

  •  Cable类型：Micro Coaxial Cable

  •  线束长度：200mm

  •  应用结构：CABLINE®-CAL 40Pin Harness

在兼容替代设计过程中，除机械尺寸匹配外，还需要重点关注高速信号完整性，包括特性阻抗控制、差分信号布局、接地排列方式以及线材规格一致性。尤其是在高速显示、摄像头模组以及计算设备内部连接应用中，单纯替换连接器或线材可能导致阻抗变化、插损增加以及信号质量下降，因此需要具备成熟的极细同轴线束设计和制造能力。

我们公司可提供：83002-100B-01-D兼容替代线束方案。

通过自主生产制造极细同轴线束，结合精密端子加工、自动化组装、高频性能控制以及可靠性测试能力，可帮助客户实现原厂I-PEX CABLINE®-CAL系列线束的国产化替代、供应链优化以及批量生产支持。

四、面向采购与工程应用的产品价值总结

对于采购人员而言，选择可靠的极细同轴线束供应商，不仅需要关注产品是否能够替代原厂型号，更需要关注长期供货能力、品质稳定性以及工程支持能力。83002-100B-01-D兼容方案围绕原厂CABLINE®-CAL 40Pin线束规格进行设计，可满足客户在显示设备、高速电子模块以及精密仪器中的连接需求。

对于研发工程师而言，该方案具备低高度、高密度、高速传输以及可靠锁扣连接等特点，能够有效解决传统线束在高速信号环境下面临的EMI干扰、空间不足以及信号完整性挑战。本公司可根据客户实际应用需求，提供不同长度、不同Pin数、不同线材规格的极细同轴线束定制开发服务，为客户提供从样品验证到批量生产的一站式解决方案。

五，总结

83002-100B-01-D是一款面向高速电子设备内部连接应用的40Pin极细同轴线束产品方案，采用CABLINE®-CAL系列连接结构，配套连接器型号为20777-040T-01，线束长度200mm。该产品具备小型化、高速传输、高可靠连接等优势，可满足现代笔记本电脑、显示模组、摄像设备以及智能终端对于高速信号传输的应用需求。

作为专业极细同轴线束制造企业，我们可提供 83002-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，实现高性能Micro Coax线束国产化替代，为高速电子设备提供稳定可靠的连接解决方案。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
