一、极细同轴线的AWG不同，会对高速传输产生什么影响？

在高速摄像头、显示模组、笔记本电脑、AR/VR设备以及其他高密度电子设备中，极细同轴线束需要在有限空间内同时完成高速信号传输与紧凑布线，因此AWG线径是工程师进行线材选型时的重要参数。AWG数值越大，通常意味着导体尺寸越细，但“越细”并不等于“高速性能一定越好”。线径变化会影响导体电阻、衰减、载流能力以及整条传输链路的电气特性；对于高速信号，还需要综合考虑特性阻抗、插入损耗、回波损耗和串扰等因素。I-PEX官方CABLINE-SS资料显示，该系列Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40及AWG42，其中AWG42还明确标注为Characteristic impedance unmatching（特性阻抗不匹配），这也说明工程师不能单纯以“线径越细、空间占用越小”作为选型依据，而应结合具体高速信号要求进行综合评估。

二、I-PEX 83027-100B-01-D：40PIN、300MM、1-1结构的极细同轴线束

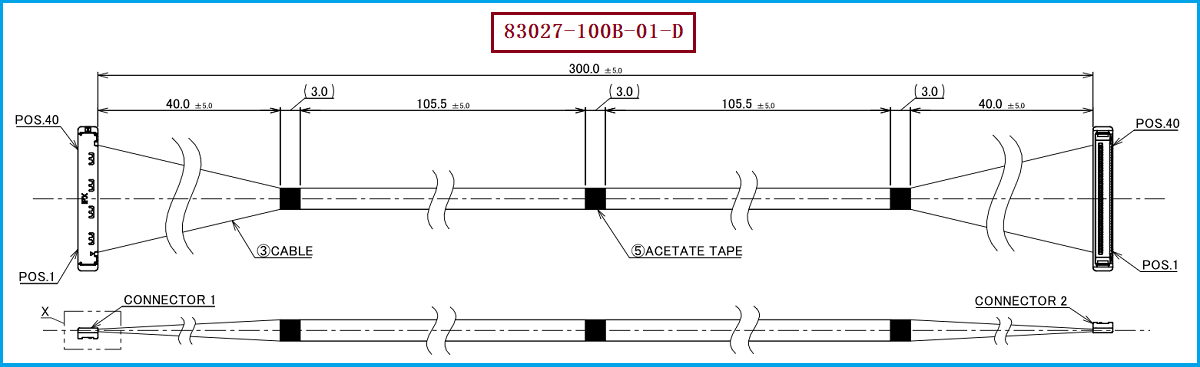

本款产品对应的极细同轴线束型号为I-PEX 83027-100B-01-D，属于I-PEX CABLINE-SS系列40PIN标准Harness，采用40AWG Micro-Coaxial Cable，标准长度为300MM，线位定义为1-1。从I-PEX官方CABLINE-SS标准Harness产品矩阵来看，83027与83025、83026属于同一组40PIN、40AWG、1-1结构的不同长度产品，分别对应100MM、200MM和300MM，因此83027的300MM长度是产品识别及工程替代时必须确认的关键参数。与此同时，该系列采用0.4mm Contact Pitch的高密度连接结构，面向高速率传输应用。对于工程师而言，如果原设备BOM指定83027，就不能只按照“40PIN＋40AWG”寻找替代品，还需要确认300MM长度和1-1线位定义，否则即使连接器能够机械配合，也可能存在布线或信号链路方面的风险。

三、20373-R40T-06连接器与不同AWG线材之间如何匹配？

本款极细同轴线束上使用的线材端连接器型号为20373-R40T-06，对应CABLINE-SS 40PIN Plug Housing。I-PEX官方资料显示，20373-R40T-06适配Micro-Coaxial Cable AWG40、AWG36，因此在进行替代开发时，连接器型号与线材AWG必须作为一个整体进行确认，而不能仅确认Pin数量。对于工程师而言，如果希望将40AWG替换为其他AWG规格，应重新验证连接器端接适配性以及整条高速链路的电气性能；对于采购人员而言，则应避免仅以“CABLINE-SS 40PIN”作为询价条件，而应明确指定20373-R40T-06＋40AWG Micro-Coaxial＋300MM＋1-1这一完整组合。特别是在高速信号应用中，不同AWG所对应的线材结构、电阻、衰减及阻抗表现可能存在差异，因此替代方案需要通过实际样品测试确认，而不能仅凭外观或线径判断。

四、选型和兼容与替代方案参考及建议

对于需要进行国产替代、第二供应商导入或BOM降本的工程项目，建议首先锁定I-PEX 83027-100B-01-D、40PIN、40AWG、300MM、1-1、20373-R40T-06这些核心参数，再根据具体应用进一步验证阻抗、插入损耗、回波损耗及串扰等高速信号指标。需要特别注意的是，AWG36、AWG38、AWG40并不是简单的“粗细替换关系”，不同线径对应的电气和机械特性不同，因此如果项目需要从40AWG更换到其他AWG，应重新进行连接器端接、阻抗及Signal Integrity验证。I-PEX官方资料同时给出了CABLINE-SS的高速应用参考及多种线材规格，因此更合理的替代策略是以原连接器兼容性＋原线位＋原长度＋目标AWG＋实际信号性能为依据进行验证。我们公司可提供：I-PEX 83027-100B-01-D兼容替代线束方案，可围绕原产品的40PIN、40AWG、300MM、1-1结构以及20373-R40T-06连接器要求进行极细同轴线束开发、打样和批量制造，为工程项目提供国产替代及第二供应商选择。

五、总结

对于极细同轴线束而言，AWG不仅决定线材“有多细”，还会影响工程设计中的空间利用、导体电阻、传输损耗及电流承载能力。I-PEX CABLINE-SS资料显示，在AWG40条件下，其连接器额定电流为0.25A/contact（适用于所有Pin），同时针对部分Power应用还有更高电流条件；而AWG36对应的额定电流能力更高。因此，当工程师面对高速信号与空间限制时，应根据实际信号速率、传输距离和机械空间选择合适AWG，而不是盲目追求更细的线径。对于本款I-PEX 83027-100B-01-D而言，其40AWG＋300MM＋40PIN＋1-1的组合已经构成明确的产品识别特征；如果需要替代，建议在保持关键机械规格一致的基础上，再通过样品测试确认高速信号性能。我们公司可提供I-PEX 83027-100B-01-D兼容替代线束方案，根据客户工程图、BOM、样品及技术要求进行极细同轴线束匹配制造，帮助客户在保证产品兼容性的同时建立更加灵活的供应链方案。

不同AWG极细同轴线材并不存在简单的“越细越好”关系。AWG越小，通常线径越粗、导体电阻及载流能力更有优势；AWG越大，则有利于进一步节省空间，但高速信号应用必须同步关注阻抗及传输损耗等指标。对于I-PEX 83027-100B-01-D，工程与采购人员应重点确认40PIN、40AWG、300MM、1-1以及20373-R40T-06等关键规格，再结合实际高速信号要求进行兼容性验证。通过完整规格匹配与实际性能测试，才能真正实现可靠的极细同轴线束国产替代。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
