一、I-PEX 82971-100B-02-D：50P高密度44AWG极细同轴线束

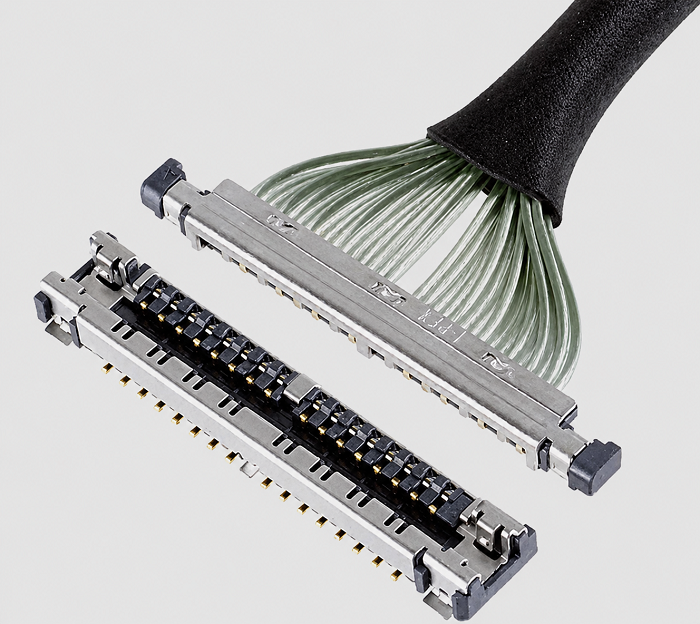

在笔记本电脑、平板电脑、显示模组、摄像设备以及其他精密电子产品中，内部连接空间不断压缩，而高速信号通道数量却持续增加，因此兼顾“小型化、高密度和高速信号传输”的极细同轴线束越来越受到工程设计和采购端的关注。本次介绍的 I-PEX 82971-100B-02-D，属于CABLINE-UA II系列50Pin Micro-Coaxial Harness，规格为44AWG、300mm长度，对应线材端使用的连接器型号为 20497-050T-30；I-PEX官方资料显示，CABLINE-UA II采用0.3mm Contact Pitch、Vertical（Right Angle）结构，配合高度约为1.27±0.1mm，并提供26P、32P、40P、50P等Pin数选择。对于工程师而言，50P结构能够在有限空间内实现较高的信号通道集成度，300mm线长则能够满足一定距离的设备内部布线需求；对于采购人员而言，82971-100B-02-D、50P、44AWG、300mm、20497-050T-30这些关键规格可以作为询价、样品确认和替代供应商技术评估的重要依据。I-PEX官方产品资料也明确列出了82971作为50P、300mm的CABLINE-UA II Harness型号。

二、极细同轴线有哪些类型？从结构与传输用途理解Micro-Coax

极细同轴线并不是单一规格的线材，而可以根据阻抗、线径、结构形式以及应用信号类型进行区分。从线径角度来看，CABLINE-UA II官方资料支持的Micro-Coaxial Cable包括AWG42、AWG44和AWG46，其中AWG数字越大，通常代表导体尺寸越细，因此不同AWG规格会对应不同的空间占用、机械强度、电气特性和应用要求；从阻抗及传输用途来看，极细同轴线又可以针对不同高速信号系统进行相应设计，例如根据具体线材结构形成不同的特性阻抗，以满足高速数字信号或射频类信号传输需求。从结构上看，典型极细同轴线由中心导体、绝缘层、屏蔽层及外部保护层构成，中心导体负责信号传输，绝缘层控制导体与屏蔽层之间的电气关系，屏蔽层用于形成相对稳定的信号环境并降低外部干扰及通道间串扰，外部保护结构则负责机械保护。对于44AWG极细同轴线而言，其核心优势并不只是“线径细”，而是在更小空间内实现多通道独立信号传输；再结合CABLINE-UA II的0.3mm Pitch连接器和多点接地设计，可以形成适合高密度电子设备的Micro-Coax连接方案。I-PEX官方资料同时给出5Gbps/lane NRZ的参考传输速度，并列举USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，但实际传输能力仍需结合具体线材、长度、连接器、PCB及整机信号完整性进行验证。

三、50P+44AWG+300mm：工程选型与兼容替代时应该关注什么

对于 82971-100B-02-D 这类50P极细同轴线束，工程师在进行结构设计时，需要同时考虑连接器尺寸、Pin数量、线材AWG、线束长度、出线方向、弯折路径以及安装空间；尤其在300mm线长的情况下，如果用于高速信号传输，还应进一步关注阻抗一致性、插损、回损、串扰等信号完整性指标，而不能仅凭外观或Pin数量判断是否能够直接替换。CABLINE-UA II本身采用0.3mm Contact Pitch，50P版本对应高密度连接，并支持AWG42/AWG44/AWG46 Micro-Coaxial Cable；你指定的线材端连接器 20497-050T-30 为CABLINE-UA II 50Pin Plug Housing，与50P线束规格相对应。 在进行兼容替代时，建议首先确认原线束的连接器型号、50P脚位关系、44AWG线材、300mm长度及端接方向，再通过样品进行尺寸、导通、线序、机械配合以及高速电气性能验证。对于采购人员来说，也应避免只按照“50P极细同轴线”进行价格比较，而应以完整规格作为供应商技术评估基础。我们公司可提供：I-PEX 82971-100B-02-D兼容替代线束方案，可根据客户实际产品要求，对50P、44AWG、300mm等关键规格进行极细同轴线束生产制造，并围绕连接器匹配、线序、长度及端部加工等要求提供兼容替代及定制化服务。

四、面向高密度高速电子设备的极细同轴线束制造方案

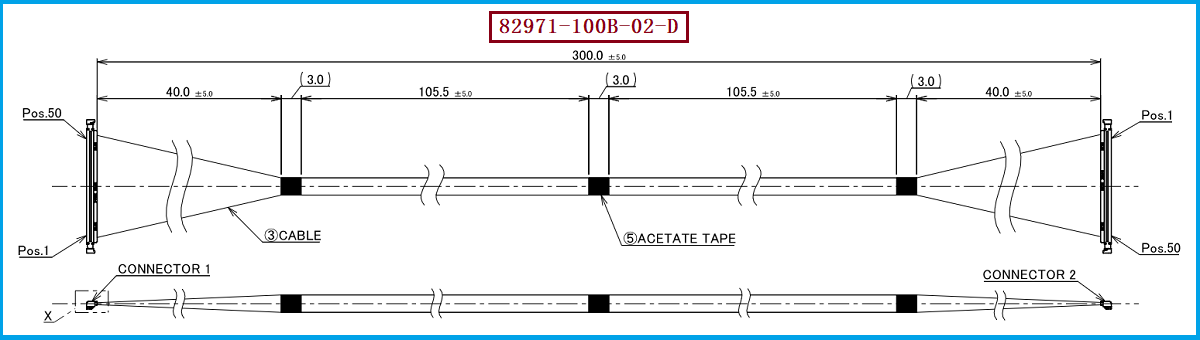

综合来看，I-PEX 82971-100B-02-D是一款面向高密度内部信号连接应用的50Pin极细同轴线束，其官方样品型号信息对应44AWG Micro-Coaxial、L=300mm，配套线材端连接器型号为20497-050T-30。CABLINE-UA II通过0.3mm Pitch、小型化连接器结构、多点接地设计以及对多种Micro-Coax规格的支持，为空间受限型电子设备提供了高密度连接基础。对于工程师，重点在于确保连接器、线材、长度、端接结构和高速信号性能之间的整体匹配；对于采购人员，则应重点确认完整料号及关键技术参数，并通过样品验证后再进行批量导入。依托极细同轴线束生产制造能力，我们公司可针对I-PEX同系列产品提供兼容替代方案，帮助客户在满足实际装配和性能要求的基础上获得更加灵活的供应选择。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
