一、40PIN极细同轴线束，满足高密度高速信号连接需求

随着笔记本电脑、显示设备、工业相机、AI视觉设备及其他精密电子产品不断向轻薄化、高速化和高集成度方向发展，设备内部需要在越来越有限的空间内完成更多高速信号通道的连接。I-PEX 82889-100B-02-D属于CABLINE®-SS系列40PIN极细同轴线束，官方产品资料将82889定义为40P、L=100mm、1-N的Harness产品，并采用Micro-Coaxial Cable结构；结合产品系列资料，CABLINE®-SS采用0.4mm Contact Pitch、垂直直角插拔结构，可提供较高密度的信号连接。 对工程师而言，40PIN高密度结构能够在有限空间内布置更多信号通道，同时极细同轴线材适合高速信号链路；对于采购人员而言，选择或寻找替代产品时不能只确认“40PIN”，还应同步确认I-PEX 82889-100B-02-D、100mm长度、Micro-Coaxial线材以及1-N线位定义，这样才能避免不同型号之间出现机械或电气上的兼容问题。

二、极细同轴线束在高速差分信号中的应用

高速差分信号传输对线缆的电气一致性、阻抗控制和抗干扰能力提出了更高要求。与普通多芯线相比，极细同轴线采用独立的同轴传输结构，每个信号通道都具有相对独立的传输环境，因此在高密度、高速信号连接场景中具有明显的应用价值。I-PEX官方CABLINE®-SS资料明确将该系列定位为高速数据传输连接器，并以16Gbps/Lane应用作为产品定位，同时提供差分Signal Integrity测试数据及相关Touchstone数据；官方40PIN测试条件采用AWG40、45Ω、100mm Micro-Coaxial Cable，Pin Assignment为GSSGSSG。 需要注意的是，16Gbps/Lane属于CABLINE®-SS系列的应用能力定位，并不能简单理解为任何采用82889线束的设备都可以直接达到该速率，实际性能仍需要结合线材、连接器、PCB走线、工作频率及终端设备进行完整的Signal Integrity验证。对于工程师而言，在高速差分信号设计中，应重点关注阻抗连续性、插入损耗、回波损耗、串扰以及连接器和线束之间的整体匹配；对于采购人员而言，则应要求供应商提供与原规格相匹配的线材和端接方案，而不能仅以“40P极细线束”作为采购标准。

三、20373-R40T-06连接器与1-N线位设计

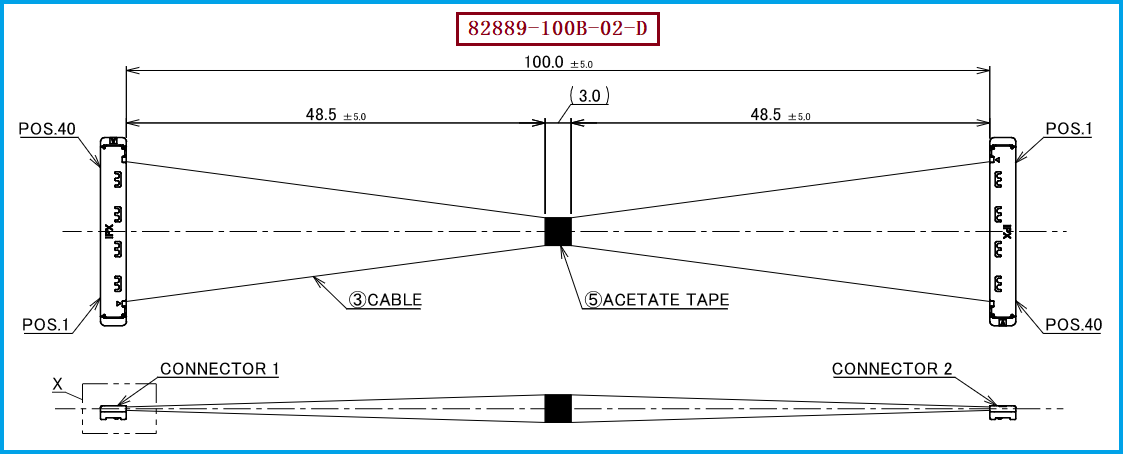

本款I-PEX 82889-100B-02-D所使用的线材端连接器型号为20373-R40T-06，上传的连接器资料明确将其对应为CABLINE-SS 40Pin Plug Housing；资料同时显示，CABLINE-SS系列覆盖10P、14P、20P、30P、32P、35P、40P及50P等多种Pin数，其中40Pin对应20373-R40T-06。 I-PEX官方资料进一步确认CABLINE-SS采用0.4mm Pitch、Vertical Right Angle结构，并具有W-Point接触设计；官方页面还列出40PIN对应的连接器组件及相关SI测试板。 对于本产品来说，1-N线位定义是型号识别和替代开发的重要条件。I-PEX官方40P Harness中，82889、81464、82890属于1-N系列，分别对应100mm、200mm、300mm；而83025、83026、83027属于1-1系列，同样分别对应100mm、200mm、300mm。 因此，工程师在替代开发时必须确认具体Pin-to-Pin线序关系，采购人员也应在询价文件中明确“40PIN / 100mm / 1-N / 20373-R40T-06”，避免将同样40PIN、100mm但属于1-1线位的产品误认为可以直接替换。

四、选型和兼容与替代方案参考及建议

如果工程师或采购人员正在寻找I-PEX 82889-100B-02-D的兼容产品、国产替代产品或第二供应商方案，建议首先按照完整规格进行确认，即40PIN、100mm、Micro-Coaxial、1-N线位以及20373-R40T-06连接器，再进一步验证线材结构、连接器端接、外形尺寸、布线路径和高速信号性能。尤其需要注意的是，82889与83025虽然都是40PIN、100mm的CABLINE-SS Harness，但82889属于1-N，而83025属于1-1，因此不能仅凭Pin数量和长度判断二者可以互换。I-PEX官方产品矩阵明确将40P Harness按照1-N和1-1两种线位分别列出。 对于高速差分信号应用，还建议在样品验证阶段进一步进行阻抗、插入损耗、回波损耗及Signal Integrity测试，确保替代线束不仅满足机械装配要求，同时能够满足实际高速信号传输要求。上传资料也将CABLINE-SS 40Pin列为值得重点开发的型号，并列出了20380-R40T-16、20373-R40T-06、20374-R40E-31等对应连接器。 我们公司可提供：I-PEX 82889-100B-02-D兼容替代线束方案，专注于极细同轴线束研发与生产制造，可根据客户原装产品、工程图纸、样品及应用需求进行兼容替代开发，并围绕40PIN、100mm、1-N线位、20373-R40T-06连接器等关键参数进行产品确认，为工程师提供样品验证与技术支持，为采购人员提供国产替代、第二供应商导入及批量供货方案。

五、总结

综合来看，I-PEX 82889-100B-02-D是一款面向高密度高速信号连接的40PIN、100mm、Micro-Coaxial、1-N线位极细同轴线束，其线材端使用的连接器型号为20373-R40T-06。CABLINE®-SS平台采用0.4mm Pitch和垂直直角连接结构，并以高速数据传输应用为主要定位；I-PEX官方还提供了40PIN、AWG40、45Ω、100mm Micro-Coaxial Cable的测量参考及差分Signal Integrity相关资料。 对工程师而言，极细同轴线束在高速差分信号中的价值不仅体现在“线径更细、布线更密”，更重要的是需要通过合理的同轴结构、阻抗控制和连接器匹配来维持高速信号链路的稳定性；对于采购人员而言，则应重点关注供应商是否具备40AWG级Micro-Coaxial线材加工、40PIN高密度连接器端接、1-N线序检测及批量一致性控制能力。我们公司可提供I-PEX 82889-100B-02-D兼容替代线束方案，可面向笔记本电脑、显示模组、工业相机、AI视觉设备及其他精密电子产品提供极细同轴线束替代制造服务。总体而言，高速差分信号线束的兼容替代不能只看外观、Pin数和长度，而应从线材、连接器、线序、阻抗和高速信号完整性等多个维度进行综合验证，才能实现真正可靠的替代应用。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
