一、为什么越来越多工程师开始关注极细同轴线束？

随着笔记本电脑、高速显示模组、工业视觉、AI视觉以及高密度电子设备不断向轻薄化、高速化和高集成度方向发展，传统线缆在空间占用、信号完整性、EMI控制以及复杂环境下的柔性布线能力方面逐渐难以满足现代电子设备的设计要求。越来越多工程师开始关注极细同轴线束，不仅因为其拥有更小的线径和更高的空间利用率，更重要的是能够在有限空间内实现高速信号稳定传输。

对于工程设计人员而言，当设备内部空间非常有限，需要在狭窄区域完成高密度信号连接；或者系统正在传输高速显示、高速数据、多通道高速信号，并且对阻抗控制、串扰抑制以及EMI性能有较高要求时，极细同轴线束通常就是值得重点评估的连接方案。I-PEX CABLINE®-CA II PLUS系列采用0.4mm Contact Pitch、水平插拔结构，支持60个Signal Pin，并结合ZenShield®全屏蔽结构以及机械锁扣设计，官方资料将其定位于32Gbps/lane高速传输应用参考场景，同时支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格。

对于工程师来说，极细同轴线束的价值并不仅仅体现在“线径更细”，而是在有限空间内实现高密度、高速率、低干扰以及柔性布线之间的综合平衡。对于采购人员而言，则需要进一步关注产品是否能够按照原有结构、长度、Pin数量、线材规格以及连接器体系进行兼容替代，从而降低重新设计带来的时间成本和开发风险。

二、81674-100B-02-D：60Pin、40AWG、200MM极细同轴线束方案

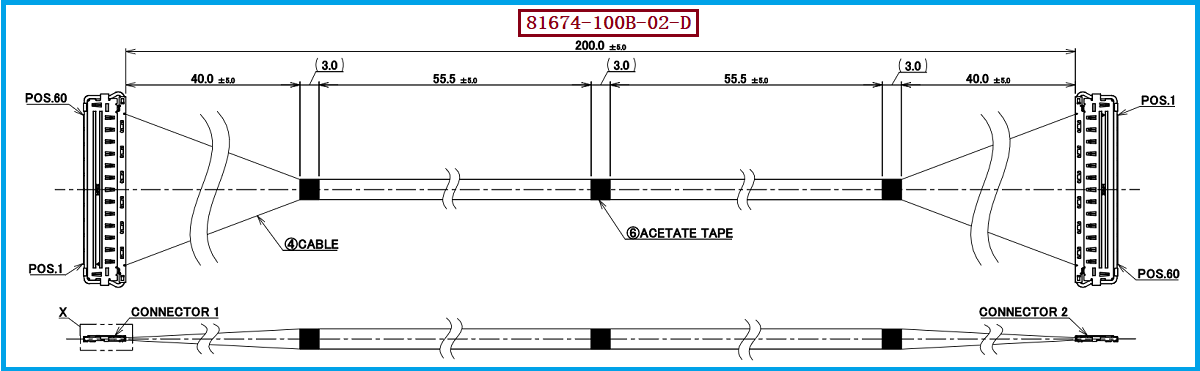

针对I-PEX CABLINE®-CA II PLUS 60Pin高速线束应用需求，我司推出与其对应的兼容替代极细同轴线束方案，产品型号为 81674-100B-02-D。根据I-PEX官方产品资料，该型号对应 CABLINE-CA II PLUS Harness 60Pin Micro-Coaxial 40AWG L=200mm 1-N，即60Pin、40AWG Micro-Coaxial Cable、200mm长度以及1-N结构的极细同轴线束。

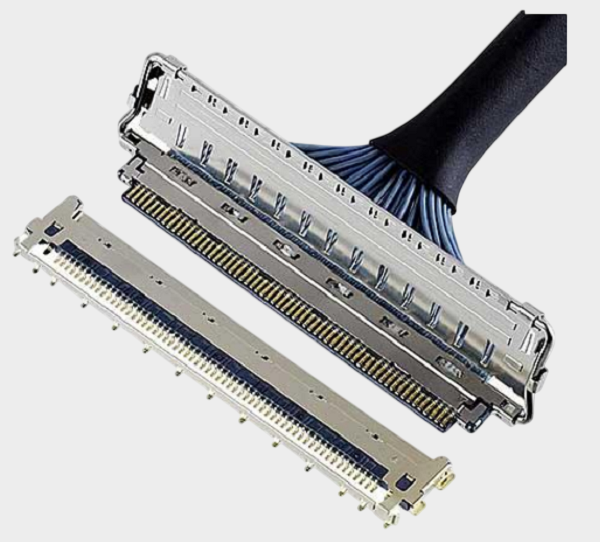

该方案配套线材端连接器型号为 20680-060T-01，即CABLINE-CA II PLUS 60Pin Plug Housing。该连接器采用0.4mm Contact Pitch设计，可满足高密度信号连接需求，并配合极细同轴线实现紧凑型设备内部高速传输。

从工程应用角度来看，81674-100B-02-D特别适合应用于笔记本电脑、高速显示模组、工业视觉设备、AI视觉系统以及其他高密度电子设备。CABLINE®-CA II PLUS系列具备约0.95mm插合高度、水平插拔结构以及全屏蔽设计，能够有效提升高速信号传输环境下的稳定性。官方资料同时提供AWG40条件下0.3A/contact额定电流参考值，为实际应用提供性能依据。

我司可提供 81674-100B-02-D兼容替代线束方案，可围绕原产品的60Pin数量、40AWG极细同轴线、200MM长度、端部连接器以及结构要求进行替代开发，为客户在产品维护、国产化替代、供应链优化以及批量采购过程中提供更加灵活的选择。

三、81674-100B-02-D选型、兼容与替代方案参考

对于工程师和采购人员而言，极细同轴线束替代并不是简单地按照“Pin数量相同、长度相同”进行采购，而需要从连接器型号、线材规格、长度尺寸、结构形式、Pin定义以及高速信号性能等多个维度进行确认。

以81674-100B-02-D为例，其核心识别条件包括：

  •  60Pin信号数量；

  •  40AWG Micro-Coaxial Cable；

  •  200MM线束长度；

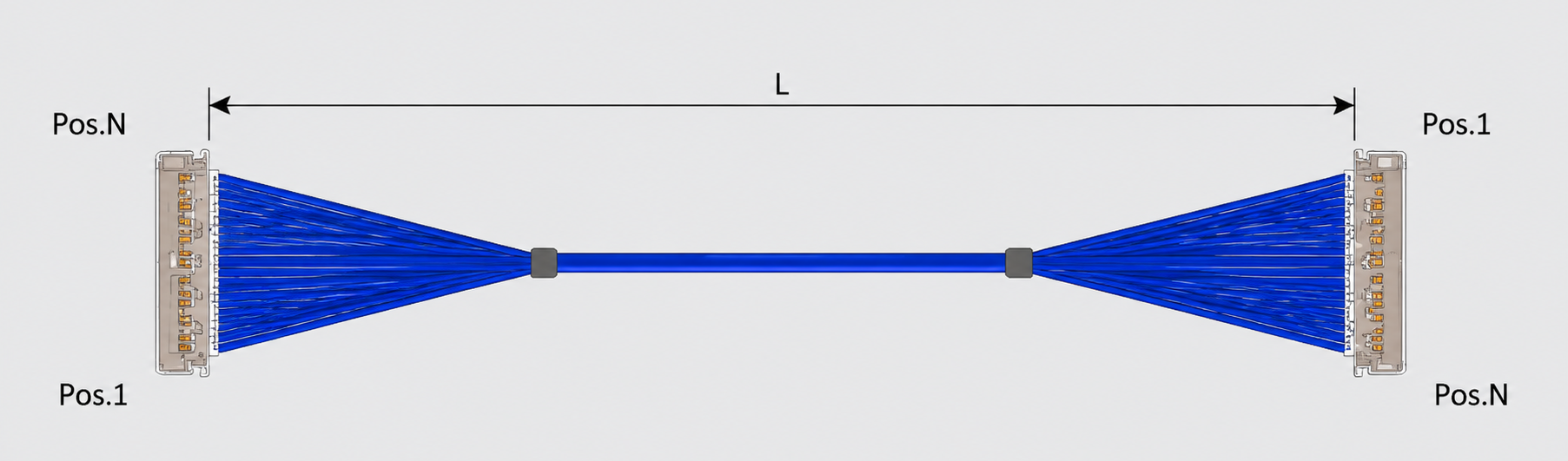

  •  1-N结构形式；

  •  配套连接器型号20680-060T-01。

在实际替代过程中，需要特别注意同系列产品之间的区别。例如，I-PEX CABLINE®-CA II PLUS系列中存在不同长度以及不同结构型号，即使Pin数量相同，也可能因为线长、出线方式或结构差异导致无法直接替换。因此，工程人员在选型时应确认原设备PCB端连接器、线束方向、安装空间、Pin Assignment以及实际装配条件。

对于采购人员而言，在询价和供应商评估阶段，应明确提出 81674-100B-02-D兼容替代、60Pin、40AWG、200MM、1-N结构、20680-060T-01连接器匹配 等关键要求，避免出现规格参数相似但实际无法装配的问题。

同时，对于高速信号应用，还需要进一步验证阻抗、插入损耗、回波损耗、串扰以及实际传输稳定性。极细同轴线束替代不仅需要满足机械兼容，更需要保证电气性能兼容。

四、高速应用中的极细同轴线束性能：长度差与屏蔽设计的重要性

在高速显示、高速数据传输以及AI视觉设备中，极细同轴线束不仅承担信号连接功能，还直接影响系统整体性能。其中，线束长度一致性和屏蔽设计是工程应用中需要重点关注的两个因素。

首先，极细同轴线束长度差会影响高速信号同步。当多个高速信号通道同时传输时，如果不同通道之间存在明显长度差，会导致信号到达时间产生偏移，形成时序误差，影响数据采集和系统稳定运行。因此，在81674-100B-02-D兼容替代开发过程中，需要保证200MM长度规格，同时控制各通道之间的长度差，提高高速信号一致性。

其次，屏蔽结构决定了极细同轴线束的抗干扰能力。目前常见屏蔽方式包括单芯屏蔽、金属箔屏蔽、编织屏蔽以及多层复合屏蔽等。合理的屏蔽设计能够降低外部电磁干扰（EMI），减少通道之间的串扰，提高高速信号传输可靠性。

因此，工程师在选择极细同轴线束时，不应只关注线径大小，而需要综合评估线束结构、高速性能、信号完整性以及长期可靠性。对于81674-100B-02-D这类高速60Pin线束方案而言，机械结构和电气性能的双重匹配才是真正实现可靠替代的关键。

五、总结

随着电子设备持续向小型化、高速化以及智能化方向发展，极细同轴线束正在成为高速连接领域的重要组成部分。对于需要寻找 60Pin、40AWG、200MM、1-N结构线束替代方案 的工程师和采购人员而言，81674-100B-02-D兼容替代方案具有较高的参考价值。

我司专注于极细同轴线束研发与制造，可根据客户实际产品需求提供对应的兼容替代开发服务，包括连接器匹配、线材选择、长度定制、结构优化以及批量生产支持。针对 81674-100B-02-D，我司可提供从样品验证到量产导入的完整线束解决方案，帮助客户降低供应链风险，提高产品开发效率。

总体而言，极细同轴线束的核心优势不仅体现在“小尺寸”，更体现在高速传输能力、信号完整性控制、EMI防护、空间利用率以及长期可靠性等系统级性能。对于已经采用CABLINE®-CA II PLUS 60Pin、40AWG、200MM、1-N结构的产品项目，可以围绕81674-100B-02-D进行兼容替代评估，为工程设计和采购选型提供更加清晰、高效的解决路径。
