一、面向高速设备应用的I-PEX CABLINE-CA 50Pin极细同轴线束解决方案

随着AI设备、高性能计算设备、工业视觉、智能终端以及高分辨率显示设备的发展，设备内部空间不断压缩，同时对高速信号传输、信号完整性以及连接可靠性的要求越来越高。传统FFC/FPC连接方案在高速、高频应用场景中容易受到阻抗控制、串扰、EMI等因素影响，而采用极细同轴线束（Micro-Coaxial Cable Harness）能够有效提升高速信号传输稳定性。

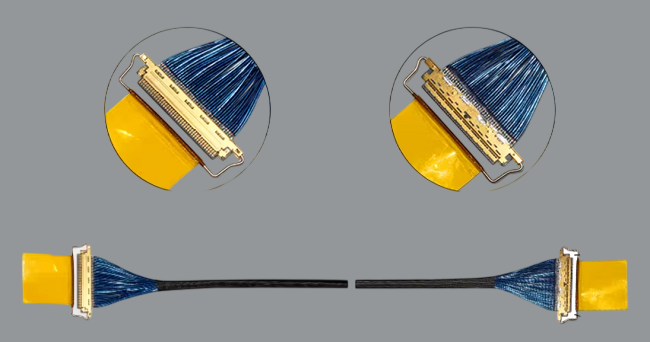

本文介绍的极细同轴线束产品型号为 I-PEX 82985-100B-01-D，对应 I-PEX CABLINE®-CA 系列50Pin Micro-Coaxial Harness方案。该方案采用 40AWG极细同轴线材，配套线材端连接器型号为 20634-150T-02，通过高密度50Pin连接结构，实现小空间内多通道高速信号传输。

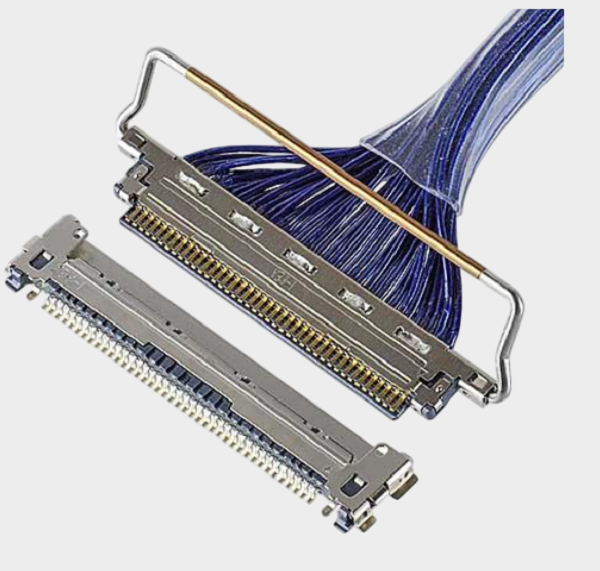

I-PEX CABLINE®-CA系列连接器采用 0.4mm Pitch超细间距设计、水平对插结构、机械锁扣结构以及屏蔽与多点接地设计，支持高速差分信号传输需求，可应用于笔记本电脑显示系统、高速摄像模组、工业相机、AI设备、高性能计算设备等领域。

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 82985-100B-01-D兼容替代线束方案，采用同规格40AWG Micro-Coaxial极细同轴线材，并匹配 20634-150T-02连接器接口方案，帮助客户实现原型号替代、供应链优化以及国产化替代需求。

二、工程师关注：极细同轴线束长度误差对性能影响有多大？

在高速信号传输系统中，极细同轴线束不仅承担电气连接作用，同时也影响整个链路的阻抗匹配、信号延迟以及高速数据稳定性。因此，线束长度精度是工程设计中非常重要的参数。

对于 I-PEX 82985-100B-01-D这类50Pin高速极细同轴线束，每一根40AWG Micro-Coaxial线芯都需要保持一致的长度控制。如果线束长度偏差过大，会导致不同信号通道之间产生传播时间差（Skew），尤其是在高速差分信号、多Lane并行传输环境下，会降低信号同步性能。

例如，在高速显示、USB4、Thunderbolt、高速摄像等应用中，信号传输速度达到Gbps级别，哪怕极细同轴线束存在较大的长度偏差，也可能造成：

第一，差分信号两根线之间的时间偏移增加，影响眼图质量；第二，多通道之间出现时序误差，降低高速数据恢复能力；第三，阻抗连续性受到影响，引起信号反射和插入损耗增加。

因此，工程应用中不仅要求极细同轴线束满足连接器匹配要求，还需要严格控制线长、公差、剥线尺寸、端接精度以及整体加工一致性。我们公司在制造 I-PEX 82985-100B-01-D兼容替代线束方案时，可根据客户设备结构要求，对线长、公差以及端接工艺进行精密控制，确保高速信号传输性能满足应用需求。

三、选型和兼容与替代方案参考及建议

针对采用 I-PEX CABLINE®-CA 系列连接方案的设备，在进行极细同轴线束选型时，建议工程师重点确认连接器系列、Pin数量、线材规格、阻抗要求以及线束长度要求。

本产品方案：

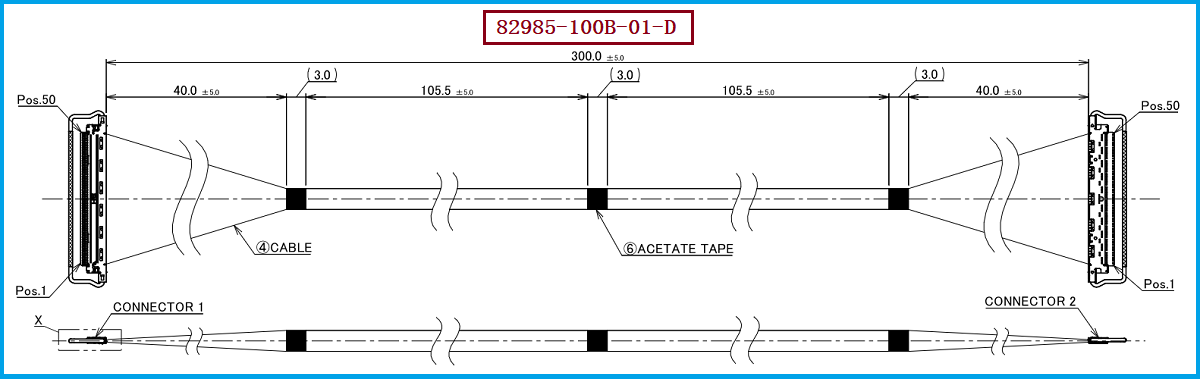

  •  极细同轴线束型号：I-PEX 82985-100B-01-D

  •  连接器型号：20634-150T-02

  •  线材规格：40AWG Micro-Coaxial Cable

  •  适用于需要50Pin高速信号连接的设备系统。

在兼容替代设计方面，需要重点保持以下几个关键参数一致：

首先，连接器端必须匹配CABLINE®-CA 50Pin接口结构，确保机械尺寸、插拔可靠性以及电气接触性能一致；其次，极细同轴线材需采用40AWG规格，以保证信号阻抗、高频损耗以及柔性要求；最后，线束长度、Pin Assignment以及端部加工尺寸需要根据原设计进行匹配。

对于原厂I-PEX线束采购周期较长、成本优化、供应链多元化需求的客户，我们公司可提供 I-PEX 82985-100B-01-D兼容替代线束方案，支持按照客户提供的原始规格、样品或工程图纸进行开发生产，实现高可靠性的极细同轴线束国产替代。

四、高可靠制造能力助力高速连接应用升级

极细同轴线束属于高精密连接产品，其制造过程涉及微细线材处理、高密度端子组装、尺寸控制、电气测试以及可靠性验证等多个环节。相比普通线束产品，Micro-Coaxial Harness更加关注信号完整性和长期可靠运行能力。

围绕 I-PEX CABLINE-CA 50Pin系列应用需求，我们公司可提供从样品开发、小批量验证到批量生产的一站式极细同轴线束制造服务。通过40AWG极细同轴线加工能力以及高精度组装工艺，为客户提供稳定可靠的高速连接解决方案。

无论是AI服务器内部高速连接、高分辨率显示设备、工业视觉系统，还是智能终端设备，我们都能够根据客户应用需求提供匹配的极细同轴线束方案，帮助客户降低开发风险，提高产品竞争力。

五，总结

I-PEX 82985-100B-01-D极细同轴线束方案采用CABLINE®-CA 50Pin高速连接平台，结合 40AWG Micro-Coaxial极细同轴线材以及 20634-150T-02连接器，满足高密度、小型化、高速信号传输应用需求。

对于工程师而言，线束长度控制、阻抗一致性以及连接器匹配是保证高速性能的关键；对于采购人员而言，稳定供应、兼容替代能力以及制造一致性是降低项目风险的重要因素。

我们公司可提供 I-PEX 82985-100B-01-D兼容替代线束方案，帮助客户实现高性能极细同轴线束国产替代，为高速电子设备提供可靠、稳定、高质量的内部连接解决方案。
