一、35P极细同轴线束：满足高密度设备内部连接需求

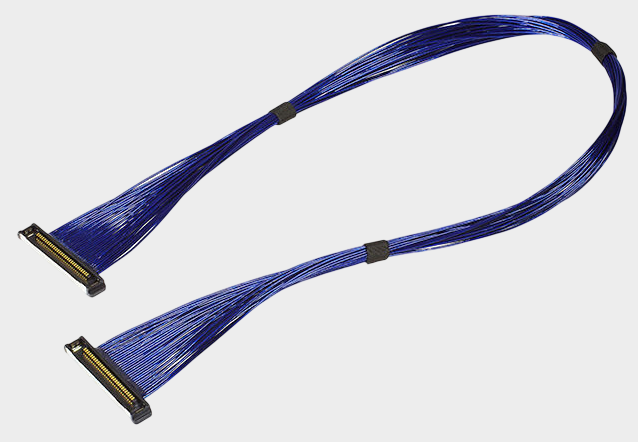

随着笔记本电脑、平板电脑、显示设备、摄像头模组及其他精密电子产品不断向轻薄化、小型化方向发展，设备内部可用于布线的空间越来越有限，同时对高速信号传输的稳定性提出了更高要求。I-PEX 82443-100B-02-D是一款CABLINE®-SS系列35Pin极细同轴线束，工程图所示线束长度为200.0±5.0mm，采用35根AWG #40、50Ω、Blue Micro-Coaxial Cable，两端配置相应的CABLINE®-SS连接器组件，线材端连接器型号为20373-R35T-06。对于工程师而言，这类极细同轴线束的优势不仅在于线径细、布线密度高，更重要的是能够通过同轴结构满足高速信号传输对于阻抗及信号完整性的要求；对于采购人员而言，则可以从产品料号、连接器型号、线材规格、长度及供应商制造能力等多个维度进行替代产品评估，为后续国产替代和第二供应商导入提供基础。

二、极细同轴线可以弯多少次不断？需要以实际测试条件判断

在实际项目中，“极细同轴线可以弯多少次不断？”是工程师非常关心的问题，但需要特别说明的是，82443C0工程图并没有规定该型号极细同轴线可以进行多少次弯折后仍保持正常，因此不能仅依据这份工程图给出一个固定的弯折次数。 极细同轴线的弯折寿命并不是一个单独由“线径”决定的参数，而与允许弯曲半径、弯折角度、弯折速度、运动频率、弯折方向、线材内部结构、端部固定方式以及实际使用环境等因素有关。对于固定式布线，重点通常是避免安装过程中出现过小弯曲半径、急折、拉扯和连接器端过度受力；对于屏幕开合、转轴、滑轨等动态应用，则需要根据实际运动轨迹进行弯折寿命验证，并通过循环测试观察导体、绝缘层、屏蔽结构以及高速信号性能是否发生变化。因此，在采购或替代项目中，如果客户存在长期动态弯折需求，建议要求供应商按照实际应用工况进行专项寿命测试，而不是仅依据一个理论“弯折次数”进行判断。

三、82443-100B-02-D关键参数：35P、200MM、1-N及20373-R35T-06

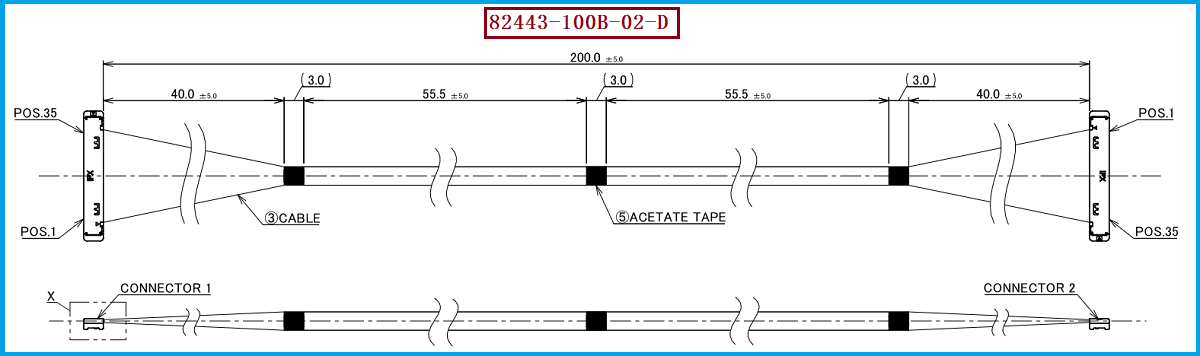

从工程选型角度来看，I-PEX 82443-100B-02-D的产品识别信息需要进行整体确认，而不能只看35Pin这一项。其中最关键的参数包括：35Pin、200.0±5.0mm长度、AWG #40、50Ω Micro-Coaxial Cable、Blue以及1-N线位定义。其中，1-N是该型号的重要线位特征，工程图中的Pin Assignment体现为Connector 1与Connector 2采用反向对应关系，即Pin 1对应另一端Pin 35、Pin 2对应Pin 34，并依次形成反向连接，因此在进行兼容替代时必须逐Pin确认，不能将其直接按照普通1-1线序进行生产。与此同时，该线束的线材端连接器型号为20373-R35T-06，相关结构还包括20380-R35T-06 Plug Cable Assembly、2182-035-03 Metal Cover以及对应的20374-R35E-31对接连接器。对于工程师来说，替代开发应重点验证连接器匹配、Pin Assignment、阻抗、线长、机械尺寸及装配空间；对于采购人员来说，则建议将完整型号和关键规格作为询价及供应商审核的重要依据。(i-pex.com)

四、选型和兼容与替代方案参考及建议

对于正在寻找I-PEX 82443-100B-02-D替代产品、国产替代方案或第二供应商的客户，建议采用“型号+连接器+线材+长度+线位+电气性能”的综合方式进行选型。首先需要确认原产品是否为35P CABLINE®-SS结构，并核对20373-R35T-06连接器型号；其次确认200MM级线束长度、AWG #40、50Ω极细同轴线以及1-N线位定义；如果产品应用于存在动态弯折的结构，还需要进一步确认实际弯曲半径和运动循环要求，并通过样品测试验证替代线束的可靠性。工程图同时给出了额定电压、耐压、绝缘电阻及工作温度等要求，这些参数也应作为兼容替代验证的一部分。我们公司可提供：I-PEX 82443-100B-02-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，可根据客户提供的原装产品、工程图纸、产品料号或实际使用需求进行兼容替代开发，并围绕极细同轴线端接、线序控制、阻抗要求、连接器匹配、线束尺寸及产品一致性进行生产，为工程师提供样品验证与技术配合，同时为采购人员提供第二供应商、国产替代及批量供应方面的选择。

五、总结

总体而言，I-PEX 82443-100B-02-D是一款35Pin、200MM级别、1-N线位定义的CABLINE®-SS极细同轴线束，采用AWG #40、50Ω Micro-Coaxial Cable，线材端连接器型号为20373-R35T-06，适用于对小型化、高密度及高速信号连接具有要求的电子设备。对于工程师而言，在选择或开发兼容替代产品时，需要重点关注连接器匹配、1-N线序、50Ω阻抗、线束长度、端接工艺以及实际弯折条件；对于采购人员而言，则应进一步关注供应商的制造能力、品质一致性、样品验证能力、交付稳定性和批量供货能力。尤其针对“极细同轴线可以弯多少次不断”这一问题，应避免脱离实际工况简单给出固定次数，而应通过具体弯曲半径、运动方式和循环次数进行验证。我们公司可提供I-PEX 82443-100B-02-D兼容替代线束方案，为客户提供专业的极细同轴线束制造与替代支持，帮助客户在高速信号连接应用中获得更加灵活、稳定的供应选择。
