一、82070-100B-02-D：30PIN、46AWG极细同轴线束的高密度连接方案

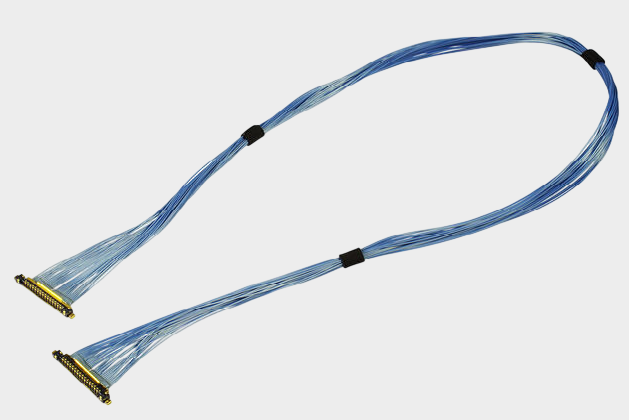

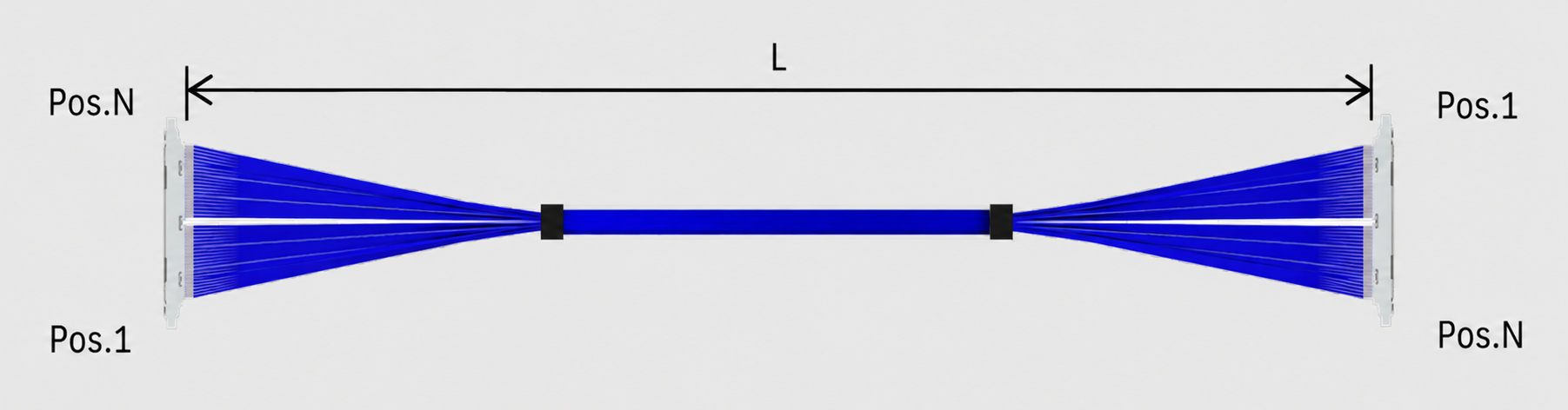

在笔记本电脑、平板电脑、显示模组及其他轻薄型电子设备中，内部空间不断压缩，传统线束已经难以同时满足小型化、高密度以及高速信号连接需求。I-PEX 82070-100B-02-D属于CABLINE®-UX II系列极细同轴线束，规格为30PIN、46AWG Micro-Coaxial Cable、50Ω、300mm、1-N，即30根46AWG极细同轴线组成300.0±5.0mm长度的线束，并采用1-N线序结构。其线材端使用的连接器型号为20532-030T-02，配套CABLINE-UX II连接器采用0.25mm Contact Pitch、Vertical/Right Angle结构，30PIN连接器宽度约为11.6mm。I-PEX官方资料显示，CABLINE-UX II面向空间有限的小型电子产品，并强调其小型Plug结构可用于穿过转轴，同时采用多点接地设计以满足EMC应用需求。对于工程师而言，这类产品的关键不仅是“30PIN能否连接”，还包括线材AWG、阻抗、线序、连接器结构及实际装配尺寸是否全部匹配；对于采购人员而言，则应准确以82070-100B-02-D完整料号进行询价和供应商筛选，避免将300mm的1-N产品与200mm、100mm或1-1产品混淆。

二、极细同轴线束连接器接触不良如何解决？从连接器、线材和装配工艺排查

**极细同轴线束连接器接触不良如何解决？**对于30PIN、0.25mm Pitch这类高密度极细同轴连接结构，工程上通常需要从连接器配合、端接质量、线材固定以及装配状态进行综合排查。首先应确认连接器型号和Pin数准确匹配，20532-030T-02属于30PIN CABLINE-UX II Plug Housing，不能因为外形相似就直接使用其他Pin数或不同结构版本；其次应检查46AWG极细同轴线与连接器的端接质量，包括线材是否正确定位、导体及屏蔽层加工是否稳定、端子是否存在偏移或损伤，以及连接器与线材之间是否存在拉扯应力。由于CABLINE-UX II采用0.25mm Pitch和约1.04mm级低配合高度，连接器尺寸非常小，因此装配过程中如果出现插入不到位、异物、连接器倾斜、线束受力或者过度弯折，都可能增加接触异常风险。I-PEX官方资料同时显示，CABLINE-UX II的擦拭长度为0.2mm，并采用多点接地结构，因此在高速信号应用中，还需要关注连接器接触状态与屏蔽接地连续性，而不能仅通过简单导通测试判断产品完全合格。针对接触不良问题，建议工程验证阶段结合外观检查、导通测试、绝缘测试、连接器配合确认以及实际系统信号测试进行综合判断，从源头控制端接和装配一致性。

三、选型和兼容与替代方案参考及建议：工程验证与采购导入需要确认哪些参数？

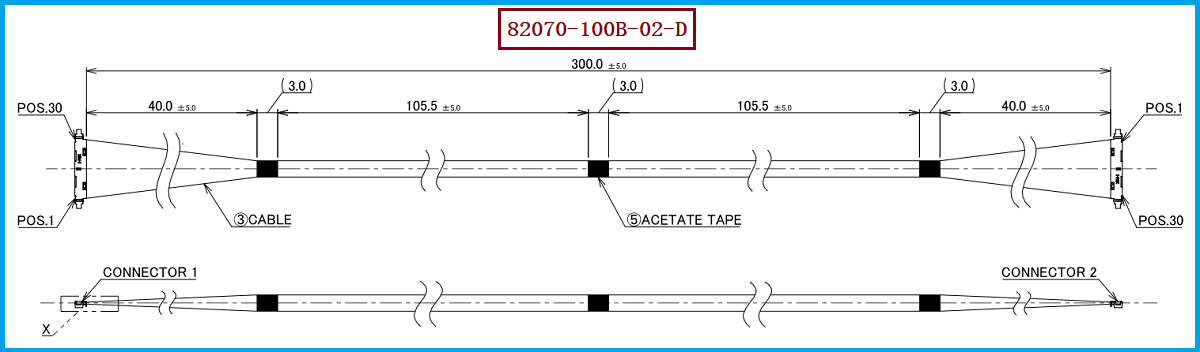

在进行82070-100B-02-D兼容替代时，建议工程与采购部门首先建立完整的规格基准，而不是仅以“CABLINE-UX II 30PIN线束”作为采购条件。核心参数应包括30PIN、0.25mm Pitch、46AWG Micro-Coaxial Cable、50Ω、300mm长度、1-N线序以及20532-030T-02连接器，同时还要确认两端连接器的配合关系、线材排列、屏蔽结构、胶带固定和UV胶Bonding等工艺要求。82070C3工程图中对应线束长度为300.0±5.0mm，并存在特定的分段尺寸、黑色Acetate Tape固定以及UV GLUE Bonding结构，因此真正的兼容替代应该是对整套Harness进行复制和验证，而不是单独更换一个连接器。采购人员还需要特别注意I-PEX官方当前资料中连接器料号的新旧版本关系：例如20532-030T-02在官方页面的EOL/替代信息中对应新的20532-030T-02-1，两者存在Shape方面差异，因此实际替代时应结合客户设备中的现有连接器、装配空间和样品进行确认，而不能仅根据料号后缀直接判断完全等效。对于需要国产替代、第二供应商或长期稳定供应的客户，建议以原始样品、工程图和关键尺寸为基础进行打样验证，再进行批量导入。我们公司可提供：82070-100B-02-D兼容替代线束方案，可围绕30PIN、46AWG、50Ω、300mm、1-N线序以及20532-030T-02连接器等关键要求进行极细同轴线束的兼容制造，为客户提供从样品开发到批量生产的替代支持。

四、面向工程与采购的可靠性控制：从“能连接”走向“稳定连接”

对于I-PEX 82070-100B-02-D这类高密度极细同轴线束，真正有价值的替代并不是简单做到连接器能够插上，而是保证机械、电气和信号性能在实际设备中能够稳定工作。工程师在导入替代产品时，应重点确认20532-030T-02连接器、30PIN/0.25mm Pitch、46AWG/50Ω Micro-Coaxial Cable、300mm长度、1-N线序、端接质量、线束固定及接地屏蔽等关键参数，并针对接触电阻、导通、绝缘、插接状态和高速信号传输进行必要验证；采购人员则可以将82070-100B-02-D作为基准料号，将完整规格写入询价及供应商技术协议中，以减少不同供应商之间“同系列但实际规格不同”的采购风险。I-PEX官方CABLINE-UX II资料显示，该系列支持30/34/40/50PIN，Micro-Coaxial Cable支持AWG44、AWG46，并采用0.25mm Pitch及多点接地设计；官方样品Harness中也明确列出了82070-100B-02-D＝30PIN、46AWG、300mm、1-N，因此在实际选型时尤其要注意与82903、82904等其他长度产品以及83046～83048等1-1线序产品进行区分。

五，总结

I-PEX 82070-100B-02-D是一款30PIN、46AWG、50Ω、300mm、1-N的CABLINE-UX II极细同轴线束，线材端使用20532-030T-02连接器，采用0.25mm Pitch高密度连接结构。对于接触不良问题，应从连接器型号、端接质量、插接状态、线材受力、屏蔽接地及装配工艺等方面综合排查；对于国产替代和供应商导入，则应围绕完整料号+连接器+AWG+阻抗+长度+线序+结构尺寸建立完整的技术基准。凭借极细同轴线束生产制造能力，我们可为客户提供82070-100B-02-D兼容替代线束方案，满足工程验证、国产替代、第二供应商开发及批量采购需求。
