一、26Pin超细间距设计，面向高密度高速信号连接

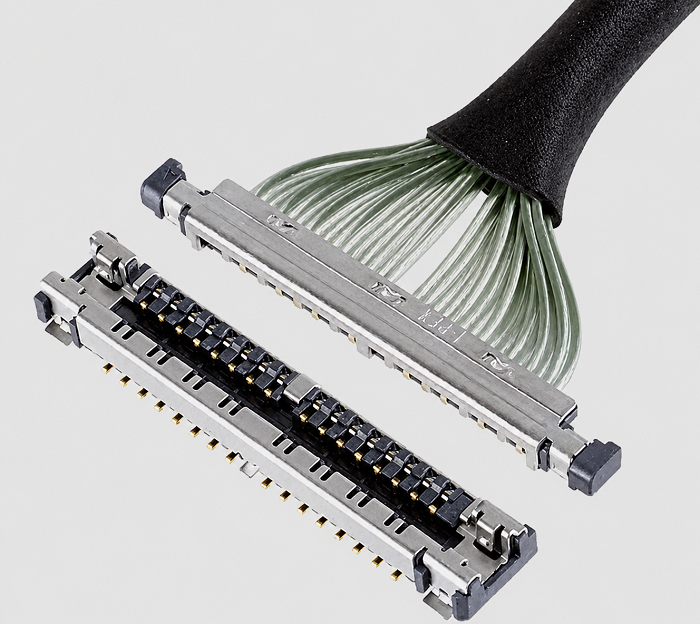

在笔记本电脑、平板电脑、显示模组、摄像头模组及其他轻薄型电子设备中，内部空间不断压缩，但高速信号通道数量却持续增加，因此线束不仅要“细”，还需要兼顾高密度连接、高速传输、EMI抑制以及装配可靠性。I-PEX CABLINE®-UA II系列采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26Pin、32Pin、40Pin及50Pin，并可匹配AWG42、AWG44、AWG46 Micro-Coaxial Cable；官方资料给出的参考传输速率达到5Gbps/lane NRZ，同时该系列采用多点接地设计，有利于高速信号环境下的EMI控制。 本次介绍的产品为I-PEX 82893-100B-02-D极细同轴线束，线束长度为100MM，线材端配套使用的连接器型号为20497-026T-30，属于CABLINE-UA II 26Pin连接方案。对于工程师而言，这类产品的价值在于能够在有限空间内实现多通道高速信号互连；对于采购人员而言，则重点需要确认Pin数、连接器型号、线材规格、线束长度、端接方式及线序等关键参数是否与原设计一致。I-PEX官方页面同时列出了CABLINE-UA II 26Pin、100mm、1-N结构的评估线束型号，可作为该系列产品选型和兼容开发的重要参考。

二、极细同轴线束中哪几种屏蔽方式最常用？工程选型不能只看“屏蔽率”

极细同轴线束的屏蔽结构直接关系到EMI、串扰及高速信号完整性。工程应用中常见的屏蔽方式主要包括箔屏蔽（Foil Shield）、编织屏蔽（Braid Shield）以及箔+编织组合屏蔽（Foil+Braid），部分特殊应用还会采用多层组合屏蔽结构。箔屏蔽通常能够提供接近全覆盖的屏蔽层，重量和体积较小，对高频干扰具有较好的屏蔽能力；编织屏蔽则具有较好的机械强度、柔韧性和较低的直流电阻，编织覆盖率越高通常屏蔽能力越强，但同时会增加线缆的尺寸、重量及制造成本。箔+编织组合方式则综合了两者特点，通过箔层提供较高覆盖率，再利用编织层提升机械强度及宽频段屏蔽能力，因此在需要兼顾高速信号、EMI和机械可靠性的场景中具有较高的应用价值。 对于极细同轴线束而言，屏蔽结构并不能脱离整体线缆设计单独判断，工程师还需要结合中心导体、绝缘介质、屏蔽层结构、线径、特性阻抗、线束长度、弯折要求以及连接器端接方式进行综合评估。尤其是在0.3mm Pitch的高密度连接器环境中，屏蔽层处理、剥线尺寸及端接一致性都会影响最终产品的信号完整性与装配可靠性。因此，在开发兼容替代线束时，不应简单理解为“连接器相同、线长相同即可替代”，而应从连接器+极细同轴线+屏蔽结构+端接工艺+线序+整体机械结构进行系统匹配。

三、选型和兼容与替代方案参考及建议

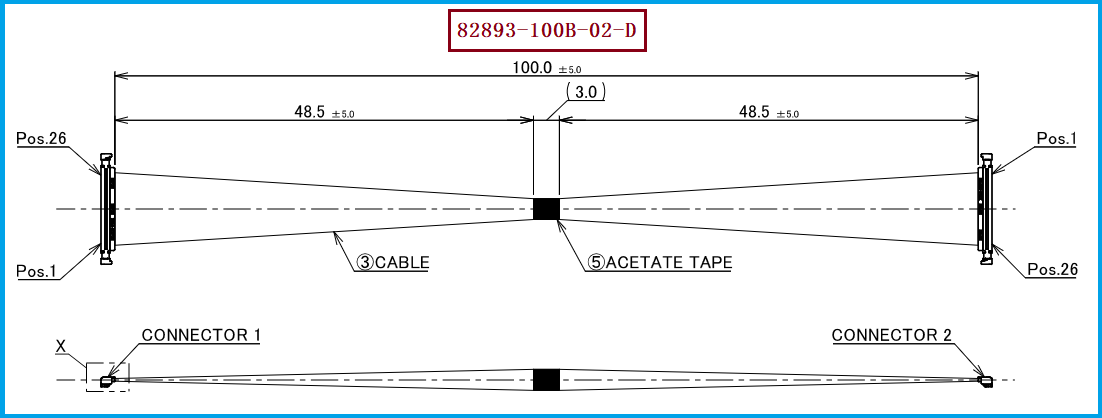

从工程师和采购人员的实际选型角度来看，I-PEX 82893-100B-02-D的兼容替代首先应围绕26Pin CABLINE-UA II连接体系进行确认，其中线材端连接器型号为20497-026T-30，线束长度为100MM。I-PEX官方资料显示，CABLINE-UA II的Plug Housing 26Pin推荐型号为20497-026T-30，同时26Pin Micro-Coaxial Harness存在44AWG、100mm、1-N的标准评估产品；因此在进行替代选型时，应重点核对连接器Pin数及结构、Micro-Coaxial Cable线径、阻抗要求、屏蔽结构、两端Pin对应关系、线束实际长度、出线方向、Bonding及固定方式等参数。 对采购人员来说，如果原供应链存在交期、成本、供应稳定性或国产化需求，可以将原I-PEX方案作为基准，通过工程图和样品进行尺寸、电气及机械参数逐项比对；对于研发工程师，则建议在导入替代品前重点验证端子配合、线序、导通、绝缘、耐压以及高速信号完整性等项目。我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，可根据客户实际项目需求进行极细同轴线束的结构匹配、长度定制、连接器端接及批量制造，为采用CABLINE-UA II 26Pin方案的电子设备客户提供兼容替代及国产化配套选择。

四、面向研发与采购的极细同轴线束配套解决方案

对于需要高密度、高速、轻量化内部连接的电子设备而言，极细同轴线束已经不仅是简单的“连接导线”，而是影响整机信号质量、EMI性能、空间布局和生产装配效率的重要互连组件。以本款I-PEX 82893-100B-02-D极细同轴线束为例，其核心选型信息可以归纳为：CABLINE-UA II系列、26Pin、线材端连接器20497-026T-30、线束长度100MM；I-PEX CABLINE-UA II系列本身具有0.3mm间距、低高度、高密度及多点接地等特点，适合空间受限的小型电子设备及高速信号连接应用。 对于工程师而言，选择替代线束时应重点关注“尺寸匹配+电气匹配+屏蔽匹配+端接可靠性”；对于采购人员而言，则应进一步关注供应稳定性、批量一致性、交期、成本及国产替代可行性。**我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82893-100B-02-D兼容替代线束方案，并可根据客户的连接器型号、线材规格、长度及结构要求进行配套开发与生产。**通过对连接器、线材、屏蔽、端接和整体线束结构进行系统化匹配，可为客户的研发验证、供应链替代和批量采购提供更具针对性的极细同轴线束解决方案。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
