一、高密度高速连接需求下的CABLINE-CA 60Pin极细同轴线束解决方案

随着AI设备、工业视觉、高端显示设备、智能终端以及精密电子系统不断向轻薄化、小型化和高速化发展，设备内部连接空间越来越有限，同时对于信号完整性、抗干扰能力以及连接可靠性的要求也越来越高。传统FPC/FFC线束在高速、高频传输应用中容易受到阻抗控制、串扰以及电磁干扰等因素影响，而极细同轴线束（Micro-Coaxial Cable Harness）凭借独立屏蔽结构和优异的高速传输性能，成为高端设备内部连接的重要解决方案。

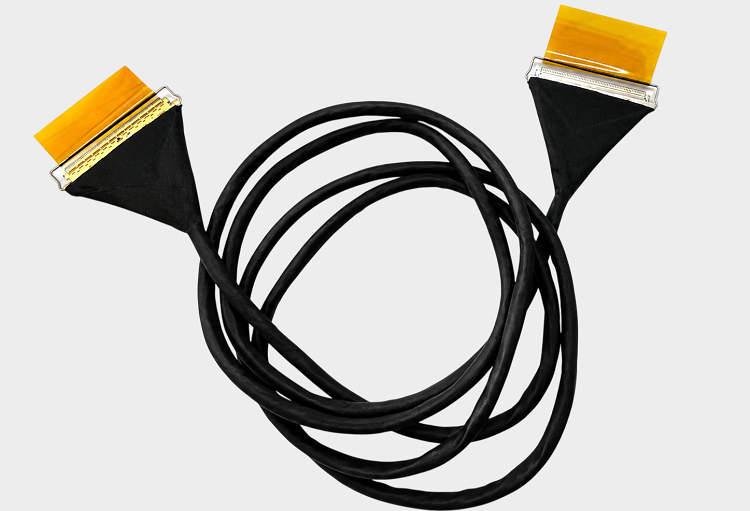

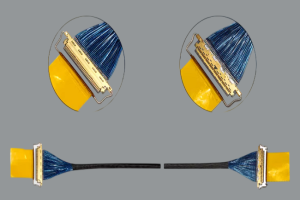

本文介绍的产品为 极细同轴线束产品料号/型号：82865-100B-02-D，对应 I-PEX CABLINE®-CA系列60Pin极细同轴线束方案。该产品长度为 100MM，采用高密度60Pin连接结构，并配套使用线材端连接器型号 20634-160T-02，适用于需要小空间、高可靠、高速信号传输的应用环境。

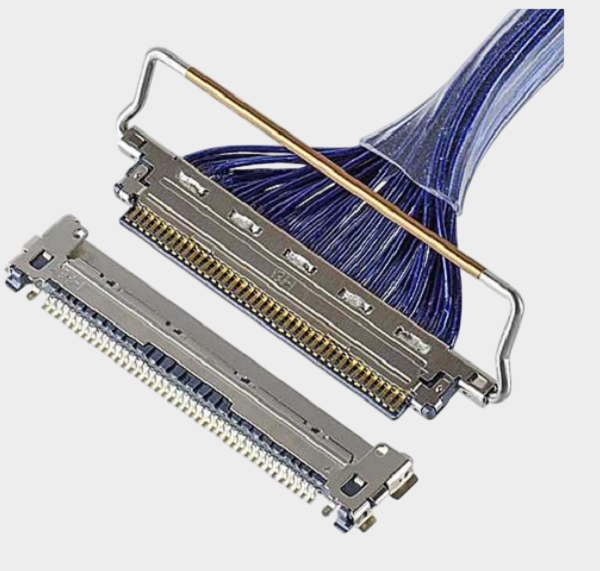

I-PEX CABLINE®-CA系列连接器采用0.4mm Pitch超细间距设计，通过精密端子排列、屏蔽结构以及可靠锁扣设计，实现高速信号传输与空间节省的平衡。60Pin结构能够在有限PCB空间内提供更多信号通道，适用于显示模组连接、高速摄像头模块、工业检测设备、AI视觉系统以及高性能电子设备内部互联。

我们公司专注于极细同轴线束研发、生产与制造，可提供 82865-100B-02-D兼容替代线束方案，支持根据客户设备结构、连接器规格以及电气性能需求进行定制开发，帮助客户实现原厂线束替代、供应链优化以及产品国产化升级。

二、工程师关注：极细同轴线束最细可以做到多细？

在高速电子设备内部，线束尺寸直接影响产品空间利用率，因此“极细同轴线束最细可以做到多细”一直是工程师在设计阶段重点关注的问题。

极细同轴线束（Micro-Coaxial Cable Harness）的线径通常根据应用需求采用不同规格的微型同轴线材，例如AWG36、AWG38、AWG40、AWG42甚至更细规格。其中，AWG40属于目前高速电子设备中应用非常广泛的极细同轴线规格之一，其外径通常已经达到毫米级以下，可以在极小空间内实现高速信号传输。

线径越细，可以带来的优势包括：减少设备内部空间占用，提高产品结构设计自由度；降低整体线束重量，适用于移动设备和精密设备；同时配合同轴屏蔽结构，可以保持高速信号传输稳定性。

但是，极细化并不是简单缩小线径。随着线径降低，制造难度也会明显增加，包括导体加工精度、绝缘层均匀性、屏蔽层完整性、端子压接可靠性以及线束长度一致性都会影响最终产品性能。因此，对于 82865-100B-02-D这类60Pin高速极细同轴线束，不仅需要关注线材是否足够细，更需要关注整体制造工艺和信号性能控制。

我们公司具备极细同轴线束加工制造能力，可提供 82865-100B-02-D兼容替代线束方案，根据客户需求匹配对应线径、连接器以及长度要求，实现高可靠性的高速连接应用。

三、选型和兼容与替代方案参考及建议

针对采用I-PEX CABLINE®-CA系列连接方案的设备，在进行极细同轴线束选型时，工程师和采购人员需要重点确认连接器型号、Pin数量、线束长度、线材规格以及安装空间等关键参数。

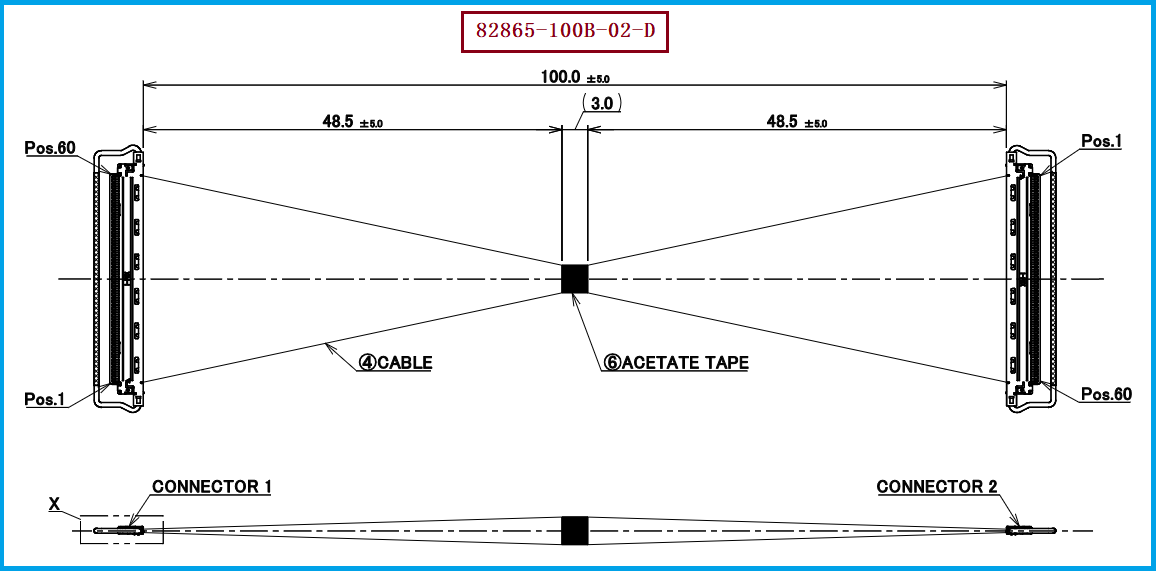

本产品方案参考如下：

  •  极细同轴线束产品料号/型号：82865-100B-02-D

  •  线材端连接器型号：20634-160T-02

  •  线束长度：100MM

在兼容替代设计过程中，连接器接口匹配是首要条件，需要保证与设备端连接结构一致；同时，60Pin高密度排列、线束长度100MM以及整体尺寸公差需要满足原产品设计要求。对于高速信号应用，还需要重点评估阻抗控制、信号损耗、串扰以及EMI性能。

对于原供应商交期较长、采购成本优化、供应渠道风险管理等需求，我们公司可提供 82865-100B-02-D兼容替代线束方案，支持按照客户样品、规格书或工程图纸进行开发生产，为客户提供稳定可靠的极细同轴线束替代选择。

四、高精密制造能力满足高速设备连接需求

极细同轴线束属于高精密连接产品，其制造过程涉及微细同轴线材加工、高密度连接器组装、端部处理、尺寸控制以及电气性能检测等多个环节。相比普通线束，极细同轴线束对于生产设备精度和制造经验要求更高。

围绕 82865-100B-02-D极细同轴线束产品方案，我们公司能够提供从样品开发、小批量验证到批量生产的完整制造服务。通过成熟的极细同轴线束加工工艺，可帮助客户解决高速传输连接中的空间限制、信号稳定性以及供应保障问题。

无论应用于高端显示系统、工业视觉设备、智能制造设备还是高速数据传输模块，我们都能够根据客户实际应用需求，提供满足性能要求的极细同轴线束产品。

五，总结

82865-100B-02-D极细同轴线束是一款面向高密度、高速信号传输应用的CABLINE-CA 60Pin系列连接方案产品，配套使用 20634-160T-02连接器，线束长度为 100MM，适合空间受限且对信号可靠性要求较高的电子设备应用。

对于工程师而言，极细同轴线束的选型不仅需要关注线径大小，还需要综合考虑连接器匹配、信号完整性、制造精度以及长期可靠性；对于采购人员而言，稳定供应能力、兼容替代能力以及批量制造能力同样是项目成功的重要保障。

我们公司可提供 82865-100B-02-D兼容替代线束方案，为客户提供高性能、高可靠、高一致性的极细同轴线束制造服务，助力高速电子设备实现更稳定、更高效的内部连接。
