一、产品介绍：40PIN高速极细同轴线束满足高频信号传输需求

随着AI设备、高性能计算设备、超高清显示设备以及智能终端不断向高速化、小型化方向发展，设备内部高速信号连接对于线束的传输频率、信号完整性以及空间占用提出了更高要求。传统多芯线束在高频环境下容易受到串扰、损耗以及电磁干扰影响，而极细同轴线凭借独立屏蔽结构和良好的阻抗控制能力，逐渐成为高速短距离连接的重要方案。

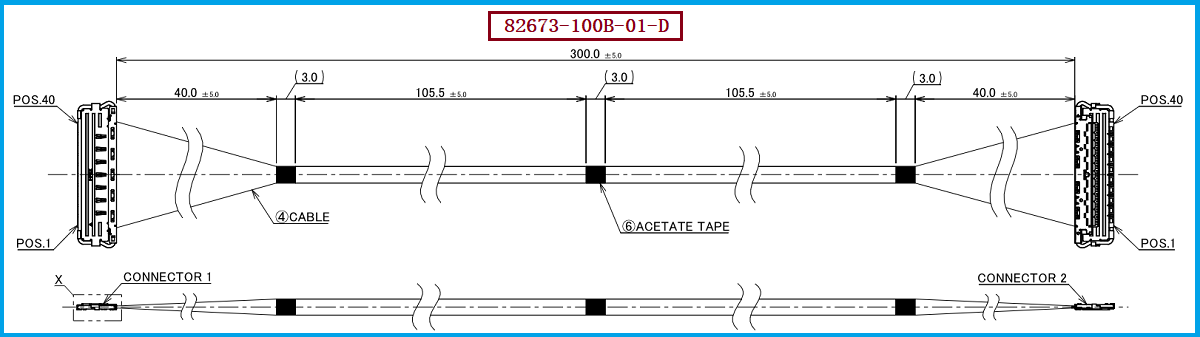

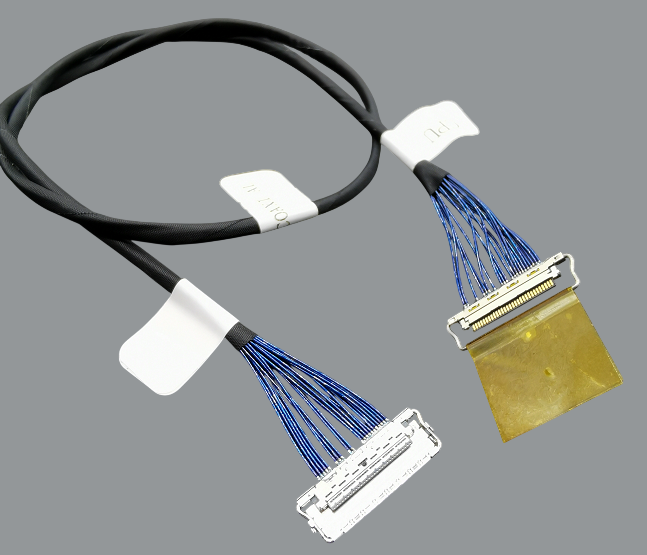

本文介绍的产品为 I-PEX 82673-100B-01-D极细同轴线束，属于CABLINE®-CA II系列40PIN Micro-Coaxial Harness产品。该型号采用 40PIN高密度连接设计，线材端使用连接器型号为 20680-040T-01，线位定义为 1-1结构，即连接器两端按照对应Pin位进行一一连接，适用于设备内部模块之间高速信号传输。

从产品结构来看，82673-100B-01-D采用极细同轴线作为信号传输介质，通过中心导体传输高速信号，绝缘层控制电气参数，屏蔽层降低外部干扰影响，使其能够在有限空间内实现稳定、高速的数据传输。我们公司专注于极细同轴线束研发制造，可提供 I-PEX 82673-100B-01-D兼容替代线束方案，帮助客户实现原厂型号替代及供应链优化。

二、技术解析：极细同轴线传输频率能达到多少GHz？

对于工程师而言，“极细同轴线能够传输多少GHz”并不能简单只由线径决定，而是受到导体结构、绝缘材料、屏蔽方式、阻抗控制、连接器性能以及整体链路设计共同影响。

极细同轴线（Micro-Coaxial Cable）通常采用同轴结构设计，使信号导体被绝缘层和屏蔽层包围，可以形成更加稳定的电磁传输环境。相比普通导线结构，极细同轴线具有更好的高频特性，能够降低信号反射、减少串扰，并保持高速信号完整性。

根据CABLINE®-CA II系列相关资料，该系列连接方案支持高速传输应用，在特定测试条件下可支持 32Gbps/Lane PAM4高速信号传输能力。需要注意的是，Gbps属于数据传输速率，而GHz通常用于描述信号频率，两者并不是完全等同关系。实际可支持频率范围需要结合具体线材规格、长度、连接器以及系统设计进行评估。

对于采用 40AWG极细同轴线的高速线束而言，其优势主要体现在短距离高频传输场景中。通过精密控制导体尺寸、介质厚度以及屏蔽结构，可以实现较好的阻抗一致性，使其适用于高速显示、摄像头、高速接口以及精密电子设备内部连接。

因此，极细同轴线并不是单纯追求“最高GHz”，而是在有限空间内，通过结构设计实现高速率、低损耗和高可靠性的综合平衡。

三、产品优势与应用价值：82673-100B-01-D实现高速稳定互连

I-PEX 82673-100B-01-D极细同轴线束采用CABLINE®-CA II系列40PIN连接方案，搭配 20680-040T-01连接器，采用 1-1线位定义结构，能够满足高密度、多通道高速信号连接需求。

对于研发工程师而言，在设计高速电子设备时，需要重点考虑信号完整性问题。随着传输速率提升，信号频率不断提高，线束中的阻抗变化、信号衰减以及电磁干扰都会影响系统稳定运行。极细同轴线通过屏蔽结构减少外部干扰，同时降低相邻信号之间的串扰，使其更加适合高速信号环境。

对于采购人员而言，高端极细同轴线束不仅需要满足尺寸和接口匹配要求，还需要供应商具备稳定制造能力。该类产品涉及微细线材加工、精密端接、连接器组装以及电气性能检测，对生产工艺要求较高。

我们公司可提供 I-PEX 82673-100B-01-D兼容替代线束方案，支持客户进行产品验证、样品开发以及批量生产交付，为高速电子设备提供稳定可靠的线束解决方案。

四、选型和兼容与替代方案参考及建议：根据高速传输需求合理选择极细同轴线束

在选择极细同轴线束时，工程师需要综合考虑连接器型号、PIN数量、线位定义、线束长度以及实际信号速率要求。对于高速传输应用而言，不能仅关注线材是否足够细，更需要关注整体链路性能，包括连接器匹配、电气参数以及系统验证结果。

针对 I-PEX 82673-100B-01-D极细同轴线束，主要匹配信息如下：

该产品型号为 I-PEX 82673-100B-01-D；线材端连接器型号为 20680-040T-01；采用 40PIN连接设计；线位定义为 1-1结构。该方案适合需要高密度、高可靠、高速信号传输的电子设备内部连接应用。

在进行兼容替代设计时，建议重点确认以下内容：连接器接口是否一致、PIN排列是否匹配、线位定义是否相同、线束机械尺寸是否满足安装要求，以及高速信号性能是否满足系统需求。同时，需要通过导通测试、绝缘测试、高频性能验证等方式确保替代方案可靠。

对于存在原厂交期压力、成本优化或者供应链多元化需求的客户，我们公司可提供 I-PEX 82673-100B-01-D兼容替代线束方案，帮助客户实现稳定供应和产品性能保障。

五，总结：极细同轴线凭借高频性能成为高速连接的重要方案

随着电子设备传输速率持续提升，高速连接线束需要同时满足小型化、高频性能以及抗干扰能力要求。极细同轴线通过同轴屏蔽结构和精密制造工艺，在短距离高速信号传输领域展现出明显优势。

I-PEX 82673-100B-01-D极细同轴线束采用40PIN CABLINE®-CA II连接方案，配套 20680-040T-01连接器，采用1-1线位定义结构，能够满足高密度、高速电子设备内部互连需求。

我们公司持续专注于极细同轴线束设计与制造，可提供高可靠性的兼容替代方案，从样品开发到批量生产，为客户提供完整高速连接解决方案，助力电子产品实现更稳定、更高效的数据传输。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
