一、83044-100B-01-D极细同轴线束产品介绍

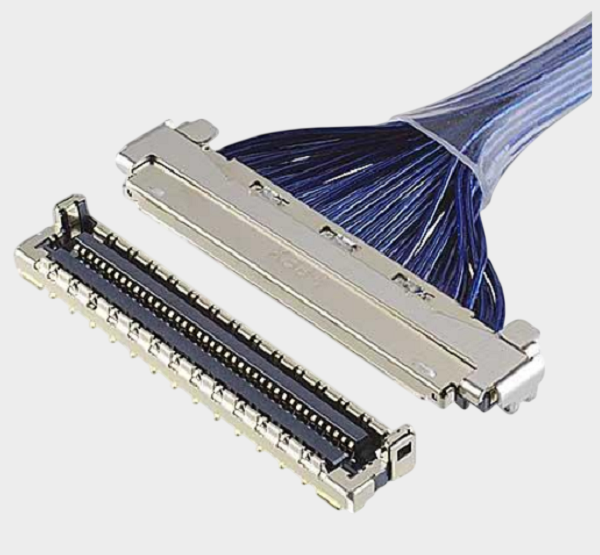

I-PEX 83044-100B-01-D是一款CABLINE®-UM系列60Pin极细同轴线束，采用40AWG Micro-Coaxial Cable（极细同轴线），线束采用1-1 Pin Assignment连接方式，适用于对内部空间、信号传输及连接密度具有较高要求的电子设备。该产品配套的线材端连接器型号为20878-060T-01，CABLINE®-UM连接器采用0.4mm Contact Pitch，配合高度约为2.2±0.15mm，并具有机械锁扣及全屏蔽结构，能够在有限空间内实现高密度信号连接。对于工程师而言，83044-100B-01-D的核心选型参数包括60Pin、40AWG、1-1线序、连接器型号20878-060T-01以及对应线束长度规格；对于采购人员而言，则可以通过这些关键参数快速锁定产品，避免仅按照“60Pin极细同轴线束”进行模糊选型。

二、40AWG极细同轴线与CABLINE®-UM连接器的组合优势

在高密度电子设备内部，连接器尺寸和线材外径会直接影响产品结构设计。40AWG极细同轴线具有较小的线径，可以帮助设备在有限的内部空间内实现多通道信号连接，而CABLINE®-UM采用0.4mm接点间距，可以进一步提高连接器端的布线密度。该系列连接器还采用ZenShield®全屏蔽及多点接地结构，并配备机械锁扣，在高速信号应用以及对EMI控制具有要求的设备中具有较好的应用价值。从工程应用角度来看，线材规格、连接器Pin数、端接结构、线序以及线束长度需要作为一个完整系统进行确认；因此，对于83044-100B-01-D这类产品，不能简单地认为“同为60Pin、同为40AWG”的线束就能够直接替换，必须进一步核对连接器、Pin Assignment、尺寸及实际装配状态。

三、极细同轴线束连接器公差对装配有什么影响？

对于采用0.4mm间距连接器的极细同轴线束而言，连接器公差会直接影响线束的装配可靠性。如果连接器壳体、端子位置、线材端接位置或相关配合尺寸存在偏差，可能造成插合不到位、插入力异常、锁扣无法正常闭合、端子接触不充分等问题；当Pin数达到60Pin时，连接器整体尺寸较大，任何局部位置的微小偏差都需要得到有效控制。因此，在生产83044-100B-01-D兼容替代线束时，不能只关注线长是否一致，还需要重点控制连接器定位、端子排列、线序、线材端接、屏蔽处理以及线束成型的一致性。对于工程师而言，建议在样品验证阶段重点确认“能否顺利插合、锁扣能否正常锁定、端子是否充分接触、各Pin是否正确导通以及实际设备运行是否稳定”；对于采购人员而言，这些也是评价替代供应商制造能力的重要参考指标。

四、选型和兼容与替代方案参考及建议

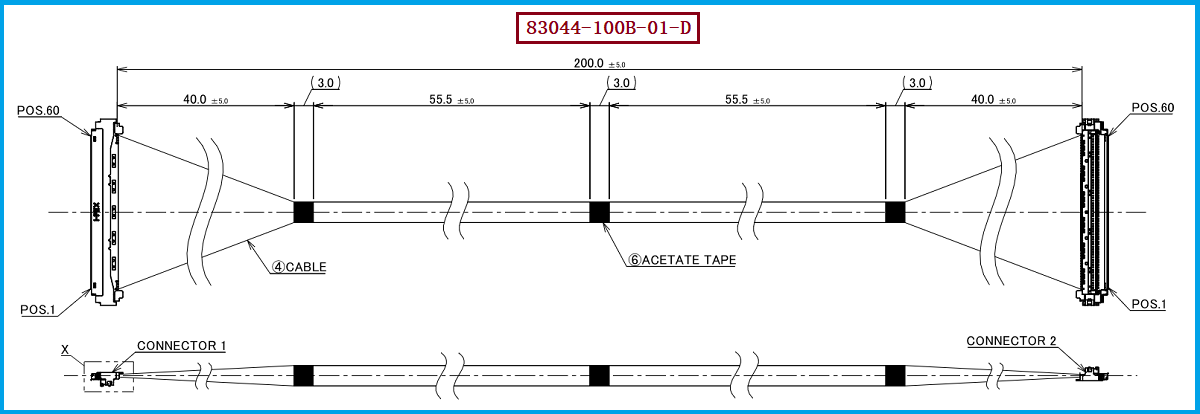

针对需要寻找I-PEX 83044-100B-01-D替代产品的工程师和采购人员，建议按照“料号→Pin数→AWG→连接器→线序→长度→装配尺寸→电气/信号验证”的逻辑进行选型。本文对应产品的关键识别信息为：极细同轴线束产品料号/型号：83044-100B-01-D；线材端连接器型号：20878-060T-01；线材规格：40AWG；Pin数：60Pin；连接方式：1-1。如果项目目标是寻找国产替代、第二供应商或降低原厂产品采购成本，建议不要只以连接器外观作为判断依据，而应根据实际产品图纸进行样品打样和装配验证，重点确认连接器配合、线序、线束长度、端接位置及电气性能。我们公司可提供：83044-100B-01-D兼容替代线束方案，可根据客户实际产品结构及应用要求进行极细同轴线束的打样、制造和批量生产，为工程师提供兼容验证支持，也为采购人员提供更加灵活的供应链选择。

五、总结

综合来看，I-PEX 83044-100B-01-D的产品特点可以概括为60Pin高密度连接、40AWG极细同轴线、CABLINE®-UM连接器以及1-1线序结构。对于此类极细同轴线束产品，真正决定替代方案是否可靠的，并不仅仅是“线材和连接器型号是否相同”，更重要的是连接器公差、端接精度、Pin位一致性、装配配合以及整体制造一致性。尤其是在0.4mm间距的高密度连接器应用中，细小的尺寸偏差也可能影响最终装配效果。因此，无论是工程师进行设计替代，还是采购人员进行供应商导入，都建议以实际样品验证作为最终判断依据。我们公司专注于极细同轴线束的生产制造，可提供83044-100B-01-D兼容替代线束方案，助力客户实现产品替代、供应链优化以及国产化采购。
