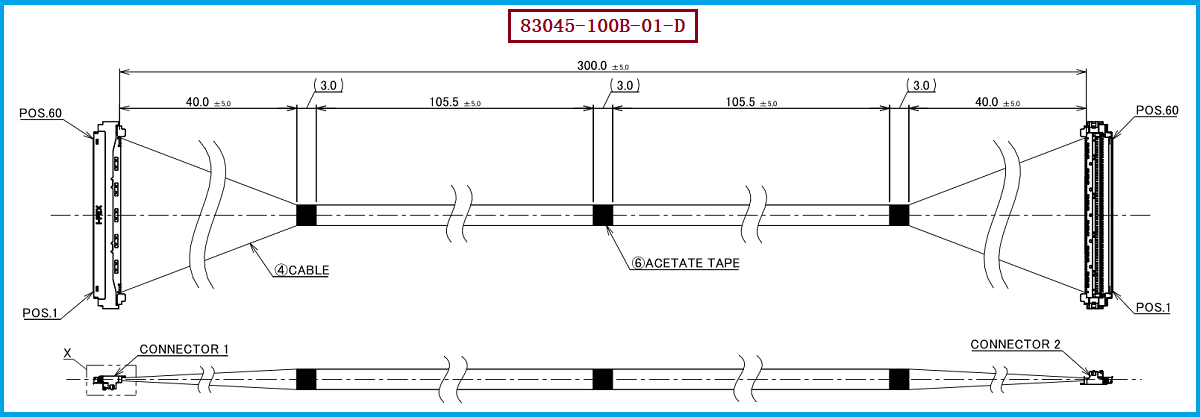

一、83045-100B-01-D：60Pin 40AWG极细同轴线束

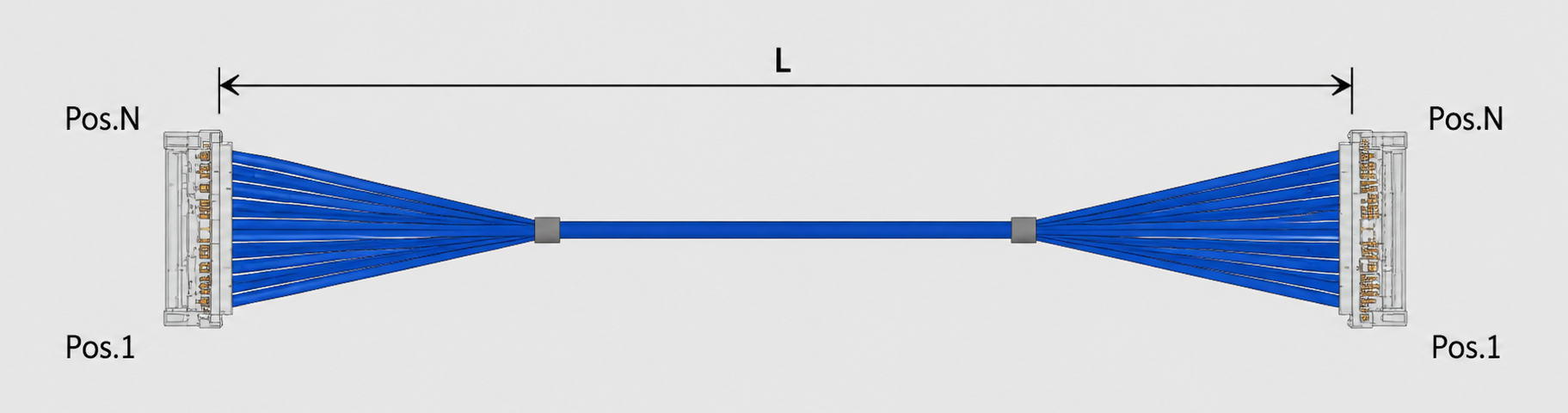

在高速电子设备不断向轻薄化、高密度化发展的背景下，极细同轴线束凭借小型化、高密度布线以及良好的高速信号传输能力，成为设备内部高速互联的重要方案。本文重点介绍的产品为 I-PEX CABLINE®-UM 60Pin极细同轴线束，产品料号/型号为83045-100B-01-D，采用40AWG Micro-Coaxial Cable极细同轴线，线束长度为300mm，Pin Assignment为1-1。I-PEX官方产品页面明确将83045列为60Pin、40AWG、300mm、1-1结构的CABLINE-UM Harness，并与83043（100mm）、83044（200mm）形成同系列不同长度规格。 对于工程师而言，60Pin、40AWG以及300mm并不是简单的产品描述，而是涉及PCB空间、设备内部走线、弯折空间及信号传输路径的重要设计参数；对于采购人员而言，在寻找替代产品时，也应以83045-100B-01-D、60Pin、40AWG、300mm、1-1作为核心识别条件，避免因Pin数相同但长度或线序不同而造成选型错误。

二、20878-060T-01连接器与高密度装配设计

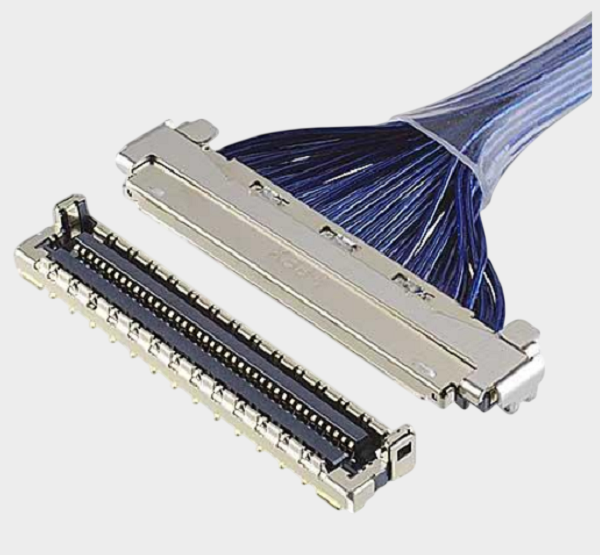

83045-100B-01-D所采用的线材端连接器型号为20878-060T-01，属于I-PEX CABLINE®-UM系列60Pin Plug Housing。该系列连接器采用0.4mm Contact Pitch、Vertical（Right Angle）垂直直角插拔结构，配合高度为2.2±0.15mm，深度为5.0mm，60Pin版本按照官方宽度公式5.0＋（0.4×Pin数）计算，宽度约为29mm。CABLINE-UM还采用ZenShield®全屏蔽、多点接地以及Mechanical Lock机械锁扣设计，并具有0.65mm以上的接触嵌合长度，旨在兼顾高密度、高速信号以及连接可靠性。 对于设备研发工程师而言，这意味着设计PCB及机构空间时，需要同时考虑连接器配合高度、出线方向、锁扣空间和线束弯折路径；对于采购人员而言，则不能仅依据“60Pin连接器”进行替代判断，应进一步核对20878-060T-01、连接器结构、Pin定义以及线束端接方式。上传的CABLINE-UM资料也明确列出了20878-060T-01作为60Pin Plug Housing，并列出了对应的20877-060T-01 Plug Cable Assembly以及20879-060E-01 Receptacle。

三、极细同轴线束连接器插拔寿命如何影响产品设计？

极细同轴线束连接器插拔寿命如何影响产品设计？这是工程师在进行连接器和线束选型时经常需要考虑的问题。连接器的插拔寿命本质上反映其经过反复插合、分离后，端子接触性能、机械保持结构以及连接可靠性能够维持在规定范围内的能力。对于CABLINE-UM这类0.4mm超细间距连接器而言，连接器尺寸越小、Pin密度越高，设计时越不能忽视重复插拔带来的机械影响；如果设备属于维修频繁、模块可拆卸或者需要多次调试的产品，就需要根据实际维护次数评估连接器的寿命余量，而如果产品属于一次装配、长期固定使用，则设计重点可能更多集中在初始装配可靠性、锁扣保持力、端子接触稳定性以及线束固定上。CABLINE-UM采用Mechanical Lock机械锁扣和Lock Cover结构，官方说明其设计目的之一是增强配合保持力，同时0.65mm以上的接触嵌合长度用于提高接触可靠性。 因此，在实际产品设计中，工程师不仅需要关注“插拔次数”这一单一指标，还应避免不规范插拔、斜向受力以及拉扯极细同轴线本体；对于替代线束供应商而言，也应重点保证连接器装配精度及线束端接一致性。需要特别说明的是，当前所提供的83045C0资料及CABLINE-UM页面并未在可读取信息中明确给出83045整套线束的具体插拔次数指标，因此具体寿命数值应以对应连接器产品规格书及实际验证结果为准，不宜自行设定一个未经确认的循环次数。

四、选型和兼容与替代方案参考及建议

针对正在寻找I-PEX 83045-100B-01-D兼容替代方案的工程师、采购人员及项目负责人，建议采用“料号+连接器+线材+长度+Pin Assignment+实际装配验证”的方式进行选型。本文对应产品的核心参数为：极细同轴线束产品料号/型号：83045-100B-01-D；线材端连接器型号：20878-060T-01；线材规格：40AWG；线束长度：300mm；Pin数量：60Pin；Pin Assignment：1-1。I-PEX官方型号列表显示，83043、83044、83045分别为60Pin、40AWG、1-1结构下的100mm、200mm和300mm产品，因此如果设备原设计对应83045，不能仅因为83043或83044属于同系列就直接视为完全等效替代。 在替代产品导入阶段，建议工程师重点确认连接器实际插合状态、锁扣配合、Pin位对应、线束长度、端接位置以及设备内部走线，同时根据具体应用进行导通、绝缘和高速信号完整性等验证；采购人员则可以将这些参数作为供应商询价、样品确认及批量采购的基础条件。我们公司可提供：83045-100B-01-D兼容替代线束方案，专注于极细同轴线束生产制造，可围绕客户现有产品结构和技术要求提供相应的兼容替代产品，为客户进行国产替代、第二供应商导入及供应链优化提供支持。

五、总结

综合产品资料来看，83045-100B-01-D是一款CABLINE®-UM系列60Pin、40AWG、300mm、1-1结构的极细同轴线束，其线材端连接器型号为20878-060T-01。CABLINE-UM采用0.4mm接点间距、2.2±0.15mm配合高度、ZenShield®全屏蔽及机械锁扣等设计，定位于高密度、高速率电子设备内部连接应用。 对工程师来说，选择此类产品时需要同时考虑机械尺寸、连接器公差、插拔使用场景、锁扣结构、线束走向及信号性能；对采购人员来说，则应重点确认具体料号、连接器型号、40AWG线材、300mm长度和1-1线序，并通过样品验证确认替代产品与原设备的实际兼容性。我们公司专注于极细同轴线束的生产制造，可提供83045-100B-01-D兼容替代线束方案，帮助客户降低单一供应来源依赖，并为工程验证、样品试制及批量生产提供极细同轴线束产品支持。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
