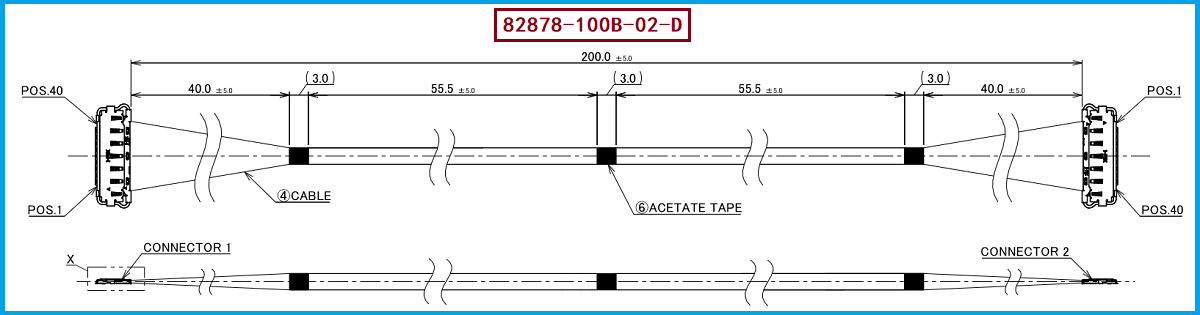

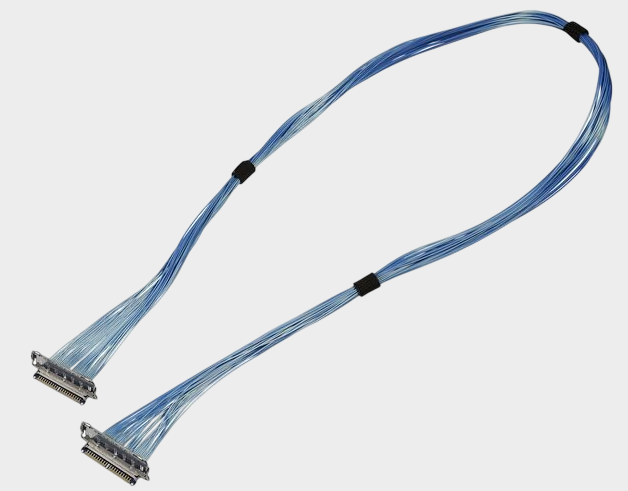

一、40Pin、200mm、46AWG：认识 I-PEX 82878-100B-02-D 极细同轴线束

在笔记本电脑、工业视觉、AI视觉、高速显示模组以及其他高密度电子设备中，内部空间越来越有限，而高速信号传输、EMI控制和线束柔性又提出了更高要求。I-PEX CABLINE®-CX II With Cover 正是面向这类小型化应用推出的极细同轴连接方案，其中 I-PEX 82878-100B-02-D 是一款具有明确规格定义的40Pin极细同轴线束型号，对应 40Pin、46AWG Micro-Coaxial Cable、L=200mm、1-N Wiring、ZenShield Type。其配套的线材端连接器为 20974-040T-01，属于 CABLINE-CX II 40Pin Plug Housing，适配的极细同轴线材规格可达到 46AWG。从连接器平台来看，该系列采用0.25mm Contact Pitch、Horizontal水平插拔结构，带有机械锁扣和EMI屏蔽设计，官方资料给出的带屏蔽罩最大嵌合高度为1.00mm，工作温度范围为-40℃～+85℃。对于工程师而言，这意味着它能够在较小的连接器空间内实现多Pin、高密度的极细同轴连接；对于采购人员而言，则可以通过明确的料号 82878-100B-02-D、连接器型号 20974-040T-01 以及 46AWG 线材规格进行供应商询价、样品确认和替代料审核。

二、极细同轴线束行业中的“AWG”到底是什么？46AWG为什么值得工程师关注？

对于采购和研发工程师来说，理解 AWG（American Wire Gauge，美国线规） 是判断极细同轴线材规格的重要基础。AWG是一种用于表示导体线径的标准，AWG数字越大，导体通常越细；AWG数字越小，导体通常越粗。因此，46AWG相比44AWG、39AWG属于更加纤细的规格，在同样数量的信号通道下，可以帮助线束向更小的截面、更高的布线密度和更有限的安装空间发展。对于本次产品 I-PEX 82878-100B-02-D 而言，官方评估样品明确采用46AWG Micro-Coaxial Cable；其配套的 20974-040T-01 连接器平台也支持46AWG极细同轴线材。需要注意的是，AWG并不是判断高速线束性能的唯一指标，工程师在选型时还应结合特性阻抗、信号完整性、衰减、串扰、屏蔽结构、线缆外径、弯折要求以及实际传输协议综合判断。I-PEX官方资料同时列出了AWG46在40个触点条件下0.1A/contact的额定电流，因此46AWG更适合在明确的高速信号和空间受限场景下进行针对性设计，而不能简单按照“线越细越好”来判断。

三、选型和兼容与替代方案参考及建议：工程师与采购人员应该重点核对什么？

针对 I-PEX 82878-100B-02-D 的兼容与替代选型，建议工程师和采购人员不要只核对“40Pin”这一个参数，而应按照Pin数、线长、线序、线径、连接器、线缆外径、屏蔽结构及机械尺寸进行整体确认。该型号的关键基准可以理解为：40Pin + 46AWG + 200mm + 1-N + ZenShield + CABLINE-CX II With Cover体系；其中1-N线序尤其需要注意，因为I-PEX官方同时存在82877/82878/82439等1-N规格，也存在83004/83005/83006等1-1规格，即使Pin数和线长相同，线序结构不同也不能直接视为同一产品。与此同时，线材端使用的 20974-040T-01 是此次替代开发需要重点关注的连接器型号，工程师在进行兼容设计时，应确认连接器配合关系、端子位置、锁扣结构、出线方向以及线材压接/组装工艺是否满足原应用要求；采购人员则应要求供应商提供对应的样品、料号、线材规格及必要的验证资料。基于上述规格要求，我们公司可提供：I-PEX 82878-100B-02-D 兼容替代线束方案，可围绕40Pin、200mm、46AWG、1-N等关键规格进行极细同轴线束的生产制造与替代开发，为客户提供从样品打样、规格确认到批量生产的兼容替代支持。需要特别说明的是，兼容替代最终应以实际连接器配合、线序、机械尺寸及电气/可靠性验证结果为准，而不能仅凭外观或料号相似进行判断。

四、面向高密度电子设备的极细同轴线束替代制造能力

对于正在进行新产品设计、旧型号替代或供应链优化的工程师和采购人员来说，I-PEX 82878-100B-02-D 的核心价值在于将40Pin高密度连接、46AWG极细同轴线材、200mm线束长度以及小型化连接器结构结合起来，从而满足有限空间中的高速信号连接需求。I-PEX CABLINE-CX II With Cover采用0.25mm接触间距、水平插拔、机械锁扣及EMI屏蔽罩，并通过多点接地设计改善屏蔽与连接可靠性，这类结构尤其适合对内部空间、线束柔性和信号传输提出较高要求的电子设备。 对于客户在实际项目中遇到的原厂线束采购周期、供应商单一、成本控制、国产化替代或第二供应商导入等需求，我们公司可针对 I-PEX 82878-100B-02-D 提供兼容替代极细同轴线束方案，并围绕 20974-040T-01线材端连接器 + 46AWG极细同轴线材 的组合进行产品开发与制造。通过对原产品结构、线序、长度、连接器配合及线材规格进行逐项确认，可以为笔记本电脑、工业相机、AI视觉设备、高速显示模组及其他高密度电子设备提供更加灵活的极细同轴线束供应选择。

五，总结

I-PEX 82878-100B-02-D 是一款40Pin、46AWG、200mm、1-N结构的CABLINE-CX II With Cover极细同轴线束，其线材端配套连接器型号为 20974-040T-01，连接器可适配 46AWG 极细同轴线材。对于工程师而言，选型重点不仅是Pin数和长度，还需要关注AWG、线序、连接器配合、屏蔽及信号完整性；对于采购人员而言，则需要进一步关注料号对应关系、替代样品验证、交付能力和批量制造能力。我们公司可提供 I-PEX 82878-100B-02-D 兼容替代线束方案，面向极细同轴线束国产化、第二供应商导入及替代采购需求，为客户提供相应的产品开发与制造支持。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
