一、极细同轴线如何解决高频信号反射问题？

随着高速显示、摄像头、AI视觉及高性能计算设备不断提高数据传输速率，模组内部连接不仅要求“能够导通”，更需要控制高速信号在传输过程中的完整性。极细同轴线解决高频信号反射问题的核心思路，是通过同轴结构使信号导体与屏蔽结构保持相对稳定的电磁关系，从而形成受控的传输阻抗。当信号源、传输线和接收端之间的阻抗存在明显不匹配时，高频信号会在连接界面产生反射，进而造成信号幅度衰减、波形畸变甚至影响接收端的有效判读；而采用具有明确阻抗规格的微型同轴线，可以让高速信号在更稳定的传输环境中传播。I-PEX CABLINE®-SS相关资料显示，该系列采用0.4mm Contact Pitch的小型化结构，并面向最高16Gbps/Lane的高速信号应用，其高速性能测试条件采用了AWG40 Micro-Coaxial Cable等规格。 因此，对于工程师而言，极细同轴线的价值并不只是“线径更细”，而是能够在有限模组空间内，将微型化布线与高速信号传输需求结合起来；对于采购人员而言，在寻找替代产品时，也不能只关注连接器外形是否相同，还需要重点确认线材结构、AWG、阻抗以及连接器匹配等关键参数。

二、I-PEX 83007-100B-01-D：100mm长度与40AWG微同轴线组合

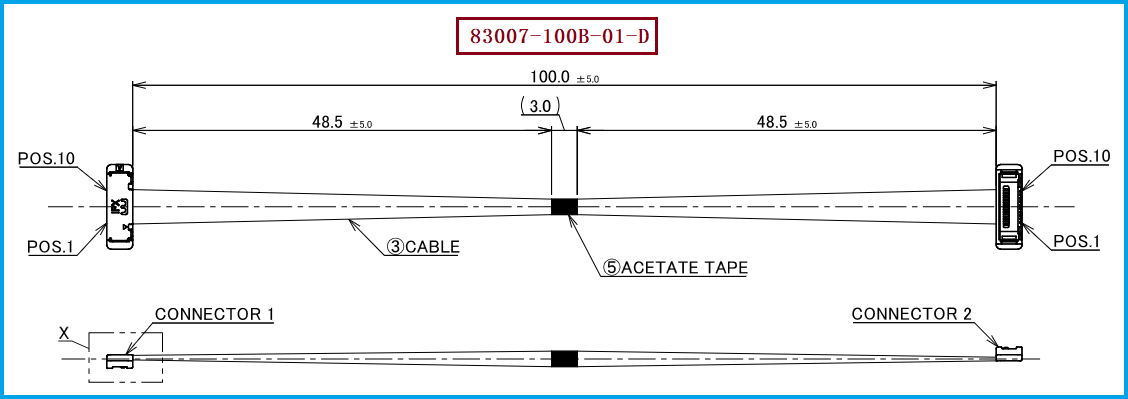

本次对应的目标产品为 I-PEX 83007-100B-01-D，属于CABLINE®-SS 10Pin Harness方案，图纸定义的线束长度为100.0±5.0mm，内部采用10根40AWG、50Ω Micro-Coaxial Cable，线材颜色为蓝色，两端配置CABLINE®-SS系列连接结构，并采用1-1直通线序，即Connector 1的Pin 1对应Connector 2的Pin 1，Pin 2对应Pin 2，以此类推。该线束使用的线材端连接器相关型号为 20373-R10T-06，适配线材规格为40AWG；产品资料中对10Pin Harness的40AWG Micro-Coaxial Cable及对应结构进行了明确说明。 对工程师来说，这种“10Pin + 40AWG + 50Ω + 100mm + 1-1线序”的组合，是进行兼容设计时需要重点锁定的技术基准；对采购人员来说，则建议在询价、送样和量产订单中明确完整规格，而不要仅以“CABLINE®-SS 10Pin线束”作为采购条件，因为同一连接器系列可能存在不同Pin数、线长及线序配置，实际替代时必须按照具体料号和设备端连接关系进行确认。

三、从阻抗匹配到连接器接口：高频信号稳定传输需要整体控制

对于高速模组而言，极细同轴线本身只是高速传输链路的一部分，真正影响信号完整性的还包括线材与连接器之间的过渡区域。当高速信号从PCB进入连接器，再由连接器进入40AWG微同轴线时，如果传输结构发生明显变化，就可能产生阻抗不连续，从而引起信号反射。因此，在工程设计和替代开发过程中，应同时关注微同轴线阻抗、连接器结构、端子排列、线材焊接区域以及连接器与PCB的配合关系。CABLINE®-SS系列采用0.4mm Contact Pitch的小型化设计，并针对高速传输应用进行开发，其资料中也展示了使用AWG40 Micro-Coaxial Cable进行高速性能验证的方案。 这意味着在进行 I-PEX 83007-100B-01-D兼容替代时，不能简单理解为“购买同型号连接器，再接上40AWG线材”即可，而应从完整线束组件角度进行验证，包括连接器型号20373-R10T-06、40AWG线材规格、50Ω特性、100mm线长、1-1线序以及端部加工一致性等。只有这些环节能够稳定匹配，才能更有利于保证高速信号链路的连续性和产品批量一致性。

四、选型和兼容与替代方案参考及建议

在工程选型及采购替代过程中，建议首先确认客户原产品的完整料号 I-PEX 83007-100B-01-D，然后围绕10Pin、100mm、40AWG、50Ω、1-1直通线序以及20373-R10T-06连接器进行逐项技术确认；如果设备对高速信号质量要求较高，还应结合实际PCB端连接器、信号速率和整机结构进行样品验证，重点关注连接器配合状态、线序导通、线束长度、端部加工质量以及高速信号传输表现。特别需要注意的是，同属CABLINE®-SS 10Pin产品，不同Harness料号可能存在长度和线序差异，因此不能仅凭“10Pin + CABLINE®-SS”判断产品可以直接替换。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可提供：83007-100B-01-D兼容替代线束方案，并可依据客户提供的目标样品、图纸或技术规格，对20373-R10T-06、40AWG微同轴线材、线束长度、Pin线序及端部加工等关键参数进行匹配确认，为工程师新项目开发、原材料国产替代、第二供应商导入及采购成本优化提供相应的极细同轴线束解决方案。

五、总结

在高速电子设备持续向小型化、轻薄化发展的过程中，模组内部连接面临“空间越来越小、速率越来越高”的双重要求，极细同轴线束因此成为高速信号连接的重要选择。以 I-PEX 83007-100B-01-D 为参考，该方案采用10Pin、100mm、40AWG、50Ω Micro-Coaxial Cable及1-1直通线序，并使用20373-R10T-06线材端连接器，能够体现CABLINE®-SS类微型高速连接方案对于空间利用和高速信号传输的综合需求。对于工程师而言，选择极细同轴线束时应关注的不仅是尺寸和连接器是否能够匹配，更要关注阻抗连续性、信号反射、线序及加工一致性；对于采购人员而言，则应以完整料号和关键技术参数作为替代供应商评估依据。我们公司可提供83007-100B-01-D兼容替代线束方案，专注于极细同轴线束的生产制造与兼容开发，为高速显示、摄像头、AI视觉及其他高密度电子模组提供相应的线束替代选择。本文所涉及的I-PEX、CABLINE®-SS及相关料号仅用于产品规格识别、选型及兼容替代参考，不代表我司与相关品牌存在授权、代理或其他合作关系。
