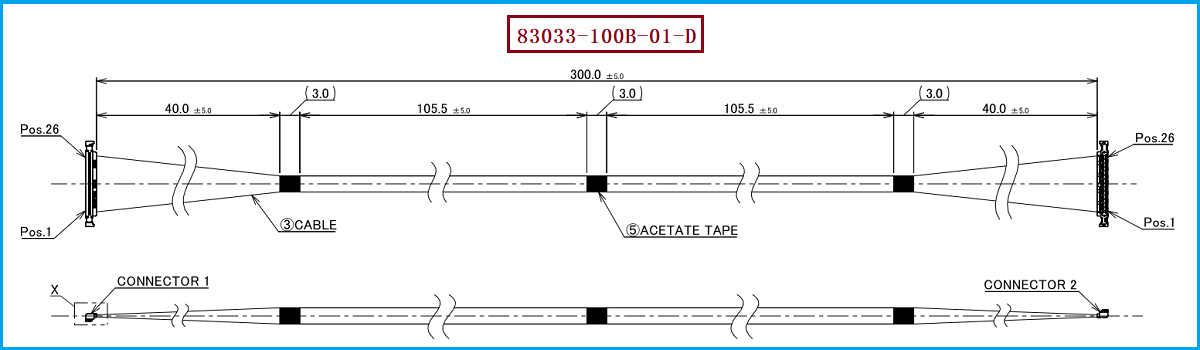

一、I-PEX 83033-100B-01-D：26PIN、44AWG、300mm高速极细同轴线束

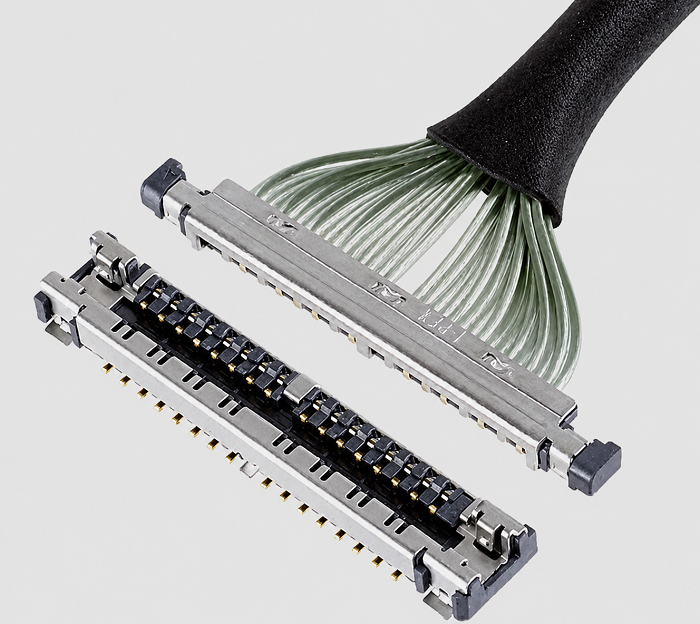

随着4K摄像、工业视觉、AR/VR、车载摄像头、高清显示以及小型影像设备的发展，设备内部既需要高速传输，又需要尽可能减少线束占用空间，极细同轴线束因此成为高速图像链路中的重要连接方案。本次介绍的 I-PEX 83033-100B-01-D，属于I-PEX CABLINE®-UA II系列26PIN极细同轴线束，采用 44AWG Micro-Coaxial Cable，标准长度300mm，1-1结构，线材端配套连接器型号为 20497-026T-30。CABLINE-UA II采用0.3mm Contact Pitch、Vertical（Right Angle）结构，Mated Height为 1.27±0.1mm，支持26、32、40、50PIN以及AWG42/AWG44/AWG46 Micro-Coaxial Cable，官方资料还将MIPI列为参考应用标准，并给出了5Gbps/lane NRZ的参考传输速度。对于需要在有限空间内完成高速影像信号连接的工程师而言，83033这类26PIN、44AWG、300mm极细同轴线束兼顾了高密度连接和小型化布线需求。

二、做4K图像传输，极细同轴线需要满足什么指标？

对于工程师来说，“4K”本身并不能直接等同于某一个固定的线缆速率，因为实际带宽还与 分辨率、帧率、色深、像素格式、压缩方式以及MIPI PHY配置有关。例如MIPI官方针对4K@30fps、12bpp的典型影像格式给出的需求带宽为 3.56Gbps，在D-PHY方案中对应示例Channel Rate为1.78Gbps，在C-PHY方案中对应1.55Gsps；因此做4K图像传输时，极细同轴线首先需要满足与系统PHY相匹配的高速信号完整性要求。 对线束本身而言，不能只看“44AWG”或“300mm”两个参数，更应该关注特性阻抗及其一致性、插入损耗（Insertion Loss）、回波损耗（Return Loss）、近端/远端串扰、线间Skew、屏蔽及接地连续性、连接器端接质量以及不同弯曲状态下的性能稳定性。尤其对于MIPI D-PHY，官方定义的是带专用Clock Lane和一个或多个Data Lane的高速同步链路；C-PHY则采用三线Trio并通过嵌入式时钟传输，因此两种PHY对应的高速信号结构不同，线束不能简单按照“4K=某个固定GHz”进行选型。 对采购人员而言，选择4K图像传输极细同轴线供应商时，建议重点确认供应商能否提供与实际链路对应的SI测试依据，而不是仅凭线材AWG、外径或连接器型号判断是否能够稳定支持4K。

三、选型和兼容与替代方案参考及建议：长度、线材、连接器和SI性能需要整体匹配

在进行 I-PEX 83033-100B-01-D兼容替代时，建议工程和采购人员首先锁定产品的基础结构：26PIN、44AWG、300mm、1-1、CABLINE-UA II以及20497-026T-30，然后进一步确认原设备的MIPI接口类型、实际Lane数量、数据速率和目标图像格式。I-PEX官方将83031、83032、83033分别列为26PIN、44AWG、100mm/200mm/300mm的1-1线束，因此83033属于该系列的300mm版本；CABLINE-UA II本身采用0.3mm Pitch和1.27±0.1mm Mated Height，官方还提供了针对单根极细同轴线、连接器及SI测试板的相关资料。 在替代开发中，不能简单认为“连接器一样、AWG一样、长度一样”就代表高速性能完全相同，尤其4K图像链路对插损、回损、串扰、阻抗一致性以及端接工艺较为敏感，因此建议以实际系统进行Eye Diagram、BER及通道S参数等验证。需要特别注意的是，极细同轴线材标称的45Ω/50Ω等阻抗参数不能直接等同于整个MIPI差分链路的等效阻抗，最终仍应结合具体线材结构、PHY、PCB及连接器共同判断。我们公司可提供：I-PEX 83033-100B-01-D兼容替代线束方案，可围绕 20497-026T-30连接器、26PIN、44AWG、300mm、1-1结构进行极细同轴线束兼容开发和生产制造，并可根据客户实际4K图像传输需求，对线材、长度、端接结构及高速信号性能进行针对性匹配。

四、面向4K高速影像应用：极细同轴线束的核心价值在于“小型化+高速+稳定性”

对于4K摄像头、工业相机、显示模组、车载影像、AR/VR等应用而言，极细同轴线束不仅要“足够细”，更要在有限空间内保持稳定的高速信号传输能力。CABLINE-UA II采用0.3mm Pitch、Vertical Right Angle结构，官方资料强调其小型化Plug设计和多点接地设计，并给出了26PIN线束穿过约Φ2.65mm转轴或软管内孔的应用参考，适合需要穿轴、铰链及狭小通道布线的设备。 因此，对于研发工程师而言，83033-100B-01-D的价值不仅体现在26PIN、44AWG和300mm这些基础参数，更重要的是围绕高速影像链路建立从“线材—端接—连接器—PCB—PHY”的完整信号通道；对于采购人员而言，则应重点考察供应商是否具备相同连接器体系、相同线束结构以及高速SI验证能力。我们公司可提供I-PEX 83033-100B-01-D兼容替代极细同轴线束方案，面向客户的国产替代、第二供应商导入以及定制化开发需求，提供从极细同轴线材到线束端接制造的配套方案。

五，总结

I-PEX 83033-100B-01-D是一款CABLINE-UA II系列 26PIN、44AWG、300mm、1-1结构极细同轴线束，线材端配套连接器型号为 20497-026T-30，采用0.3mm Pitch连接器结构。对于4K图像传输应用，极细同轴线的选型不能只关注AWG和外径，而应综合考虑实际图像带宽、MIPI PHY类型、传输速率、阻抗一致性、插入损耗、回波损耗、串扰、Skew、EMI屏蔽以及连接器端接质量。MIPI官方资料也表明，4K影像的实际链路带宽会随帧率、色深等条件变化，因此最终替代线束必须结合具体系统进行SI验证。 我们公司可提供I-PEX 83033-100B-01-D兼容替代极细同轴线束方案，为4K高速图像传输设备提供小型化、高密度、可定制的极细同轴线束产品选择。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
