一、面向高速信号传输需求的I-PEX 83016-100B-01-D极细同轴线束方案

随着医疗影像、工业视觉、智能终端以及高端消费电子设备不断向轻薄化、小型化和高速化方向发展，设备内部连接空间越来越有限，同时对于信号传输稳定性、抗电磁干扰能力以及连接可靠性的要求也越来越高。传统排线或普通导线在高速信号应用中容易受到串扰、信号衰减以及EMI干扰影响，而极细同轴线束凭借精密结构设计、优异阻抗控制能力以及良好的屏蔽性能，成为高速信号连接领域的重要解决方案。

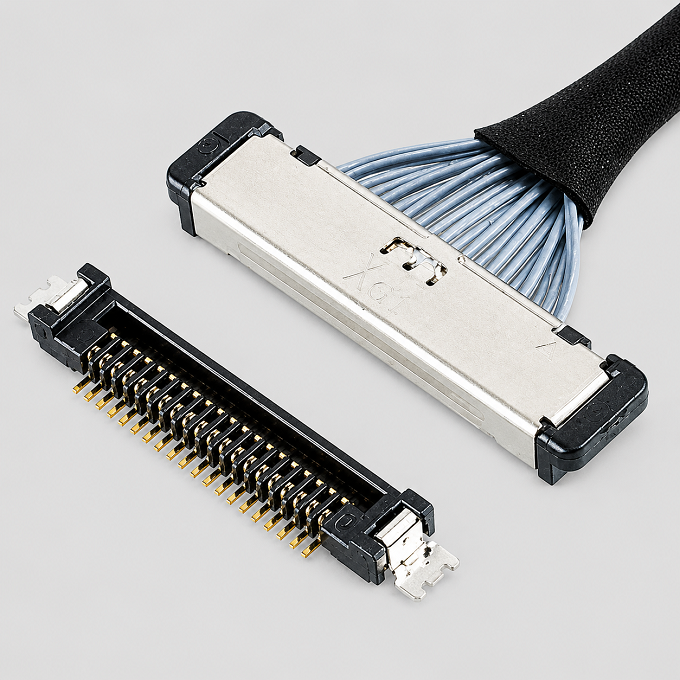

根据 I-PEX CABLINE®-SS 系列产品资料，I-PEX 83016-100B-01-D 属于 CABLINE®-SS 30Pin Harness（30Pin极细同轴线束组件），采用 Micro-Coaxial Cable（极细同轴线）结构设计，配套线材端连接器型号为 20373-R30T-06。该连接器采用 30PIN、0.4mm Pitch（端子间距） 的超小型化设计，可以满足设备内部对于高密度、高可靠连接的需求。

该型号极细同轴线束主要应用于需要高速数据传输和空间优化的精密设备中，例如医疗影像设备、高清摄像模组、工业相机、智能终端内部连接以及其他高速信号传输系统。针对该型号产品，我司具备极细同轴线束研发及制造能力，可提供：

I-PEX 83016-100B-01-D兼容替代线束方案。

通过成熟的极细同轴线束加工工艺，我司可根据客户需求实现线束长度、连接器匹配、线序定义、屏蔽处理以及批量生产交付，帮助客户优化供应链并提升产品竞争力。

二、极细同轴线常见的阻抗值是多少？为什么阻抗控制如此重要？

在高速信号传输应用中，极细同轴线的阻抗是工程设计人员重点关注的参数之一。阻抗匹配直接影响信号完整性，如果线缆阻抗与系统设计不匹配，可能导致信号反射、波形失真、传输损耗增加，从而影响设备运行稳定性。

目前市场上常见的极细同轴线（Micro-Coaxial Cable）阻抗规格主要包括：

  •  50Ω极细同轴线

  •  45Ω极细同轴线

  •  40Ω极细同轴线

  •  75Ω极细同轴线

其中，50Ω和45Ω是高速电子设备中较常见的极细同轴线阻抗规格。50Ω阻抗通常应用于射频、高速数据传输以及部分高速影像信号连接场景；45Ω阻抗则常见于笔记本显示、高速差分信号传输等消费电子应用。

工程师在进行极细同轴线束选型时，需要综合考虑信号频率、传输速率、连接器结构、PCB阻抗设计以及应用环境。例如医疗内窥镜、高速摄像设备等产品，其图像信号通常要求低损耗、高抗干扰能力，因此需要选择具备稳定阻抗控制能力的极细同轴线束。

对于 I-PEX 83016-100B-01-D 类CABLINE®-SS高速极细同轴线束方案，除了关注连接器规格外，还需要确保Cable阻抗、屏蔽结构以及加工一致性满足系统高速信号传输要求。我司可根据客户原始设计要求，提供符合高速信号完整性要求的极细同轴线束替代开发服务。

三、I-PEX CABLINE®-SS 30PIN极细同轴线束结构解析及替代制造能力

本产品对应极细同轴线束型号：

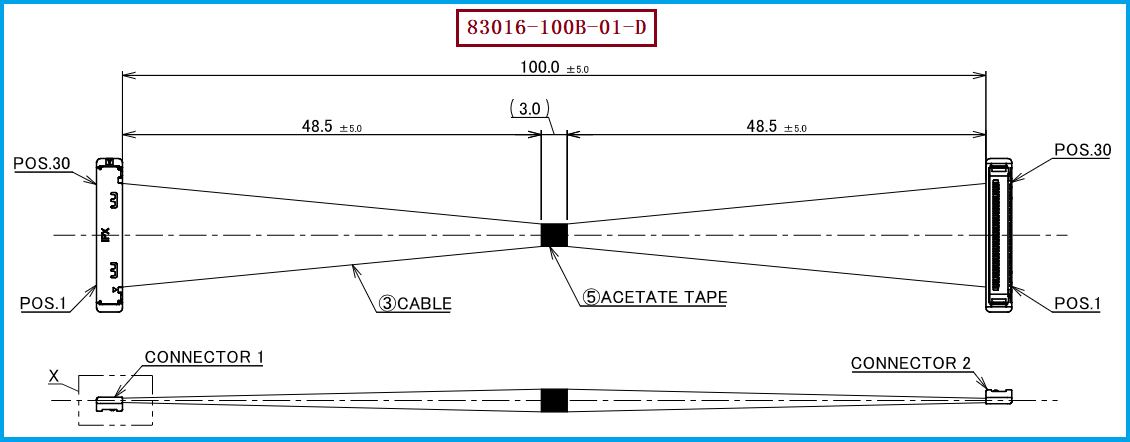

I-PEX 83016-100B-01-D

该产品采用：

线材端连接器型号：20373-R30T-06

连接器规格：

30PIN，0.4MM Pitch

属于I-PEX CABLINE®-SS系列高速微型连接方案。

CABLINE®-SS系列连接器采用小Pitch、高密度结构设计，在有限空间内实现多信号通道连接，同时兼顾机械可靠性和高速传输性能。30PIN规格能够满足多通道信号传输需求，适用于设备内部空间受限且需要高可靠性的应用场景。

对于工程研发人员而言，在进行替代设计时，需要重点确认连接器型号、PIN数量、Pitch间距、线束长度以及极细同轴线性能参数，确保替代产品能够实现机械兼容和电气性能匹配。

对于采购人员而言，选择具备自主生产能力的极细同轴线束供应商，可以降低单一供应风险，提高产品供应稳定性。我司可提供：

I-PEX 83016-100B-01-D兼容替代线束方案。

支持从样品开发、小批量验证到规模化量产，为客户提供稳定可靠的极细同轴线束供应服务。

四、选型和兼容与替代方案参考及建议

在选择CABLINE®-SS系列30PIN极细同轴线束时，建议工程师和采购人员重点关注产品兼容性和应用匹配要求。

首先，需要确认连接器规格是否一致，包括：

20373-R30T-06连接器型号、30PIN数量以及0.4MM Pitch间距。

其次，需要确认极细同轴线束整体设计参数，包括线材规格、阻抗要求、线束长度、屏蔽性能以及信号应用类型。不同设备对于高速信号质量要求不同，因此不能仅依据外观尺寸判断替代可行性，而需要综合评估电气性能和可靠性。

针对需要进行国产替代、第二供应商导入或者成本优化的客户，建议优先选择具备极细同轴线束研发、加工及测试能力的供应商进行合作。

我司拥有极细同轴线束制造能力，可针对 I-PEX 83016-100B-01-D 提供兼容替代方案，并根据客户设备需求进行定制化开发，包括连接器匹配、线束长度调整、线材选型以及批量生产支持。

五，总结

极细同轴线束凭借高密度、小型化、高速传输以及优异抗干扰能力，已经成为医疗设备、工业视觉、高端电子产品中的关键连接组件。对于采用I-PEX CABLINE®-SS 30PIN连接方案的设备而言，选择稳定可靠的极细同轴线束供应商，是保障产品性能和供应链稳定的重要因素。

针对 I-PEX 83016-100B-01-D极细同轴线束产品，我司可提供对应兼容替代制造方案，匹配 20373-R30T-06连接器，30PIN、0.4MM Pitch连接结构，满足客户对于高速信号传输、小型化设计以及长期可靠性的应用需求。

凭借专业的极细同轴线束制造经验和完善的产品开发能力，我司致力于为医疗、工业、消费电子及智能设备客户提供高品质、高可靠性的极细同轴线束连接解决方案。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
