一、32P高密度设计，满足小型化设备内部连接需求

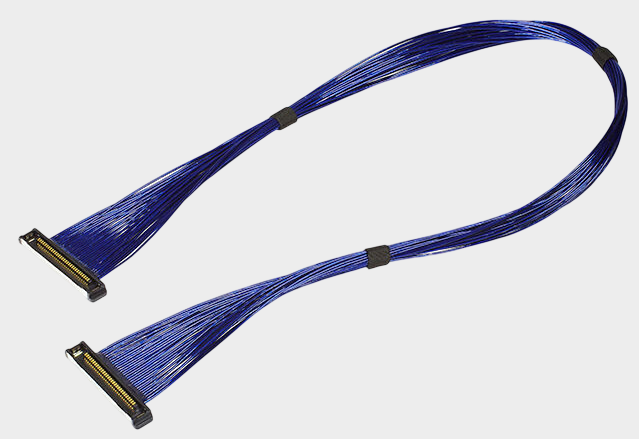

在笔记本电脑、显示模组、工业设备、嵌入式计算设备及其他高集成电子产品中，PCB之间以及显示模组与主板之间的内部连接空间越来越有限，传统线缆在体积、布线灵活性和高密度信号连接方面容易受到限制。I-PEX 82442-100B-02-D 属于 CABLINE-SS 系列32Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，标准长度为 200mm，线位定义为 1-N，即按照连接器端子的顺序进行对应排布，适合高密度、多信号通道的设备内部连接。根据I-PEX官方资料，CABLINE-SS采用0.4mm接触间距、垂直对插/水平出线结构，支持10、14、20、30、32、35、40、50Pin等规格，并针对高速数据传输、小型化及有限空间布线进行设计；82442-100B-02-D对应的正是32P、40AWG、L=200mm、1-N的标准线束方案。 对于工程师而言，32P高密度结构可以减少内部连接空间占用，同时极细同轴结构有利于在狭窄空间内进行走线；对于采购人员而言，明确料号、Pin数、线径、长度和线位定义，则有助于在打样、替代选型和批量采购阶段降低规格确认错误的风险。

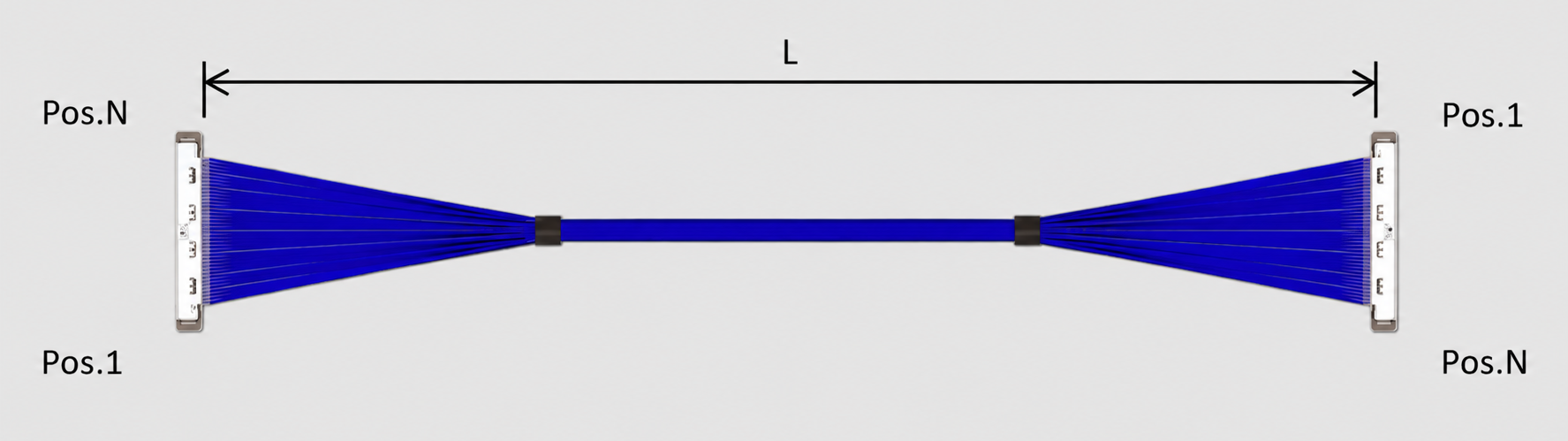

二、I-PEX 82442-100B-02-D规格解析：连接器20373-R32T-06与1-N线位定义

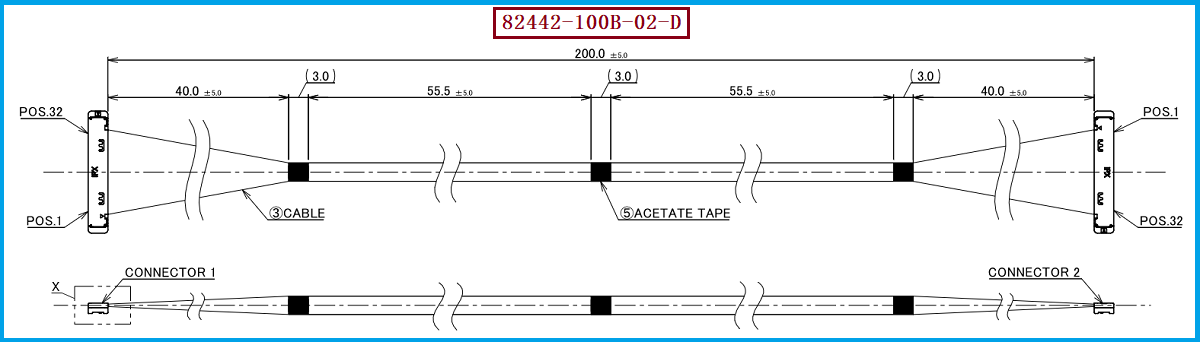

从产品图纸来看，I-PEX 82442-100B-02-D 的标准线束总长度为 200.0±5.0mm，图纸中还标示了约40.0±5.0mm、55.5±5.0mm、55.5±5.0mm及40.0±5.0mm等结构尺寸，同时包含连接器端、金属盖、Bonding及醋酸胶带等相关结构设计。该线束使用的线材端连接器型号为 20373-R32T-06，属于CABLINE-SS 32Pin Plug Housing；I-PEX资料显示该32Pin连接器对应尺寸中的A、B、C、D分别为17.40mm、13.90mm、18.60mm和12.40mm。 需要特别注意的是，本型号线束采用 1-N线位定义，这与部分1-1直通定义的线束并不相同，因此工程师在PCB Pin Mapping、原理图定义、线束替换和样品验证时，应以实际项目的Pin Assignment及接口定义进行确认，而不能仅根据Pin数量判断是否可以直接替换。对于需要寻找原厂线束替代品的客户，我们公司可提供：I-PEX 82442-100B-02-D兼容替代线束方案，可根据客户设备的连接器、线长、线位定义、线材规格及装配要求进行匹配开发，为研发打样、国产替代及批量采购提供极细同轴线束制造支持。

三、极细同轴线能用在高压环境中吗？工程选型不能只看“100V”

“极细同轴线能不能用于高压环境”是工程选型中非常容易产生误判的问题。以CABLINE-SS相关资料为例，其连接器额定电压为 100V AC/每接触端子，额定电流则与所使用线径和Pin数量有关；对于AWG40，在不超过50个接触端子的条件下资料给出的参考值为0.25A AC/DC，而32Pin条件下可达到0.30A AC/DC；工作温度范围为 -40℃～+85℃，非凝露环境下工作湿度最大85%。同时，I-PEX明确提醒，连接器额定电压并不代表整条Harness的最终额定电压，线束实际耐压能力还会受到所采用线材及具体结构影响。 因此，从工程角度来说，82442-100B-02-D不应直接作为传统意义上的高压线束使用；如果所谓“高压环境”是指超过常规低压电子设备工作范围的电气系统，则必须进一步确认极细同轴线本身的绝缘材料、绝缘厚度、导体结构、屏蔽层结构、端部处理、爬电距离、电气间隙以及整条线束的耐电压测试要求。I-PEX的CABLINE-SS连接器规格本身也包含耐电压项目，例如连接器嵌合后进行AC250V、1分钟的相关测试，但这属于连接器产品测试条件，不能简单等同于“整条40AWG极细同轴线束可以长期承受250V甚至更高工作电压”。 因此，对于新能源汽车、高压电源、工业高压设备、医疗高压设备等实际高压应用，建议在项目初期就由线束供应商参与共同确认，并以整条线束的实际耐压测试及最终产品安全标准作为判断依据，而不是仅依据连接器型号进行判断。

四、选型和兼容与替代方案参考及建议

对于需要采购或寻找替代方案的工程师及采购人员，选型时建议首先确认原产品是否确实为 I-PEX 82442-100B-02-D，其次核对 32Pin、40AWG、200mm、1-N线位定义以及20373-R32T-06连接器等关键参数；如果设备空间、线束走向或PCB布局发生变化，还需要同步确认线长、出线方向、胶带位置、Bonding区域及连接器装配尺寸。I-PEX官方资料显示，CABLINE-SS同系列还提供32P的100mm和300mm版本，以及其他Pin数和长度的1-N线束，因此实际替代时不能只按照“32Pin”进行采购，而应按照完整的料号和工程规格进行确认。 对于原厂交期较长、采购成本较高、供应链需要第二供应商，或者希望进行国产化替代的项目，我们公司可提供 I-PEX 82442-100B-02-D兼容替代线束方案，围绕32P、40AWG、200mm、1-N及20373-R32T-06配套连接器等关键规格进行匹配，并可根据客户实际产品要求进一步确认线材、长度、Pin定义、端部加工及装配结构。对于工程开发项目，建议先进行样品验证，再根据实际装机后的信号完整性、机械装配、电气性能、耐压及环境可靠性测试结果确定最终批量规格，从而降低替代导入风险。

五，总结

I-PEX 82442-100B-02-D 是一款32Pin、40AWG、200mm、1-N定义的CABLINE-SS极细同轴线束，配套线材端连接器为 20373-R32T-06，其核心优势在于0.4mm间距、高Pin数和小型化结构，适合空间受限及高密度电子设备内部连接。对于工程师而言，替代该型号时应重点关注Pin定义、线长、线径、连接器及装配尺寸；对于采购人员而言，则应关注完整料号对应关系、样品验证及批量一致性。尤其在涉及“高压环境”的应用中，应明确区分连接器额定电压、线材耐压能力和整条线束系统耐压能力，不能简单以连接器的某一项测试数据作为高压使用依据。针对原厂线束替代、国产化替代及第二供应商导入需求，我们公司可提供 I-PEX 82442-100B-02-D兼容替代线束方案，帮助客户从样品开发到批量制造实现更加灵活的极细同轴线束供应。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
