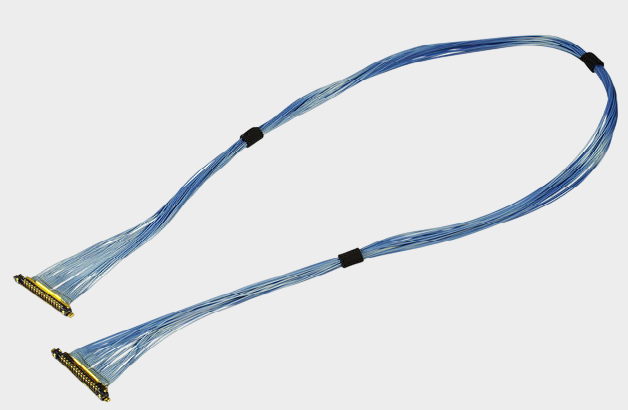

一、82903-100B-02-D：面向高密度连接应用的极细同轴线束

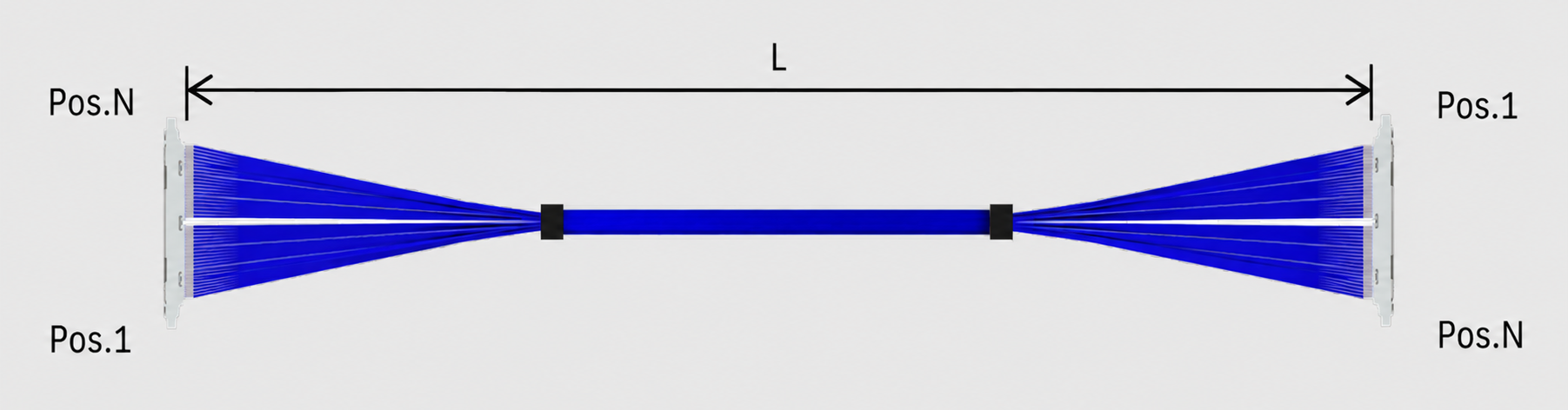

在笔记本电脑、平板电脑、显示模组、摄像设备及其他轻薄型电子产品中，内部结构空间不断压缩，对高速信号连接线束的小型化、柔性及可靠性提出了更高要求。本文介绍的 I-PEX 82903-100B-02-D 属于CABLINE®-UX II系列30Pin极细同轴线束，I-PEX官方资料将其定义为30Pin、Micro-Coaxial、46AWG、L=100mm、1-N的标准Harness产品。 该产品采用极细同轴线材，并配套30Pin连接器结构，对于工程师而言，其核心价值在于能够在有限设备空间内完成多通道信号连接；对于采购人员而言，进行替代选型时则需要同时确认82903-100B-02-D、30Pin、46AWG、100mm、1-N等关键参数，而不能仅以“30Pin极细同轴线束”作为采购依据。特别是1-N线位定义关系到两端信号的对应方式，因此在国产替代、第二供应商导入及样品验证阶段，应将线位定义作为重要的技术确认项目。

二、20532-030T-02连接器：0.25mm Pitch满足小型化空间需求

82903-100B-02-D配套使用的线材端连接器型号为 20532-030T-02，对应CABLINE®-UX II系列30Pin Plug Housing结构。根据I-PEX官方CABLINE-UX II资料，该系列采用0.25mm Contact Pitch、Vertical Right Angle垂直直角插拔结构，配合高度约为1.04 +0.06/-0.1mm，连接器深度约为2.4mm，宽度公式为 4.1＋（0.25×Pin数）mm，因此30Pin结构的理论宽度约为11.6mm。 这种超窄Pitch及低高度结构，对于空间受限的电子产品尤其具有价值，可以帮助工程师在有限PCB及机构空间中实现更高密度的信号连接；I-PEX同时强调CABLINE-UX II的小型Plug设计适用于穿转轴结构，官方示例显示，采用约0.24mm线材外径的40Pin Harness可通过约Φ2.66mm内径空间。 因此，在设计或替代82903-100B-02-D时，不仅需要确认连接器Pin数，还应综合考虑连接器高度、安装方向、线束出线空间以及设备内部的走线环境。

三、极细同轴线束连接器兼容设计注意事项

极细同轴线束连接器兼容设计注意事项，对于工程师进行替代开发而言，最关键的并不是“连接器能不能插上”，而是机械、电气和线束加工结构能否形成完整匹配。CABLINE-UX II采用0.25mm超窄间距，因此30Pin连接器的端子排列密度较高，在进行兼容替代时，应重点确认20532-030T-02连接器结构、30Pin数量、0.25mm Pitch、插拔方向、配合高度、线材端接方式以及1-N线位定义；同时，极细同轴线束的屏蔽结构需要与连接器的接地设计保持合理衔接，I-PEX CABLINE-UX II采用多点接地设计，通过Cable Shield、Ground Bar、Plug Shell、Receptacle Shell及PCB之间形成接地路径，以改善EMC表现。 值得注意的是，I-PEX当前官方资料将CABLINE-UX II的Full EMI Shielding（ZenShield®）标记为No、Mechanical Lock标记为No，因此在宣传或替代设计中应避免将其与具有ZenShield全屏蔽及机械锁扣结构的其他CABLINE系列混淆。对于采购人员而言，供应商送样时除了确认外观和尺寸，还应结合实际应用进行导通、绝缘、耐压、屏蔽连续性及高速信号完整性验证，从而降低因连接器型号、线序或加工方式不一致导致的导入风险。

四、选型和兼容与替代方案参考及建议

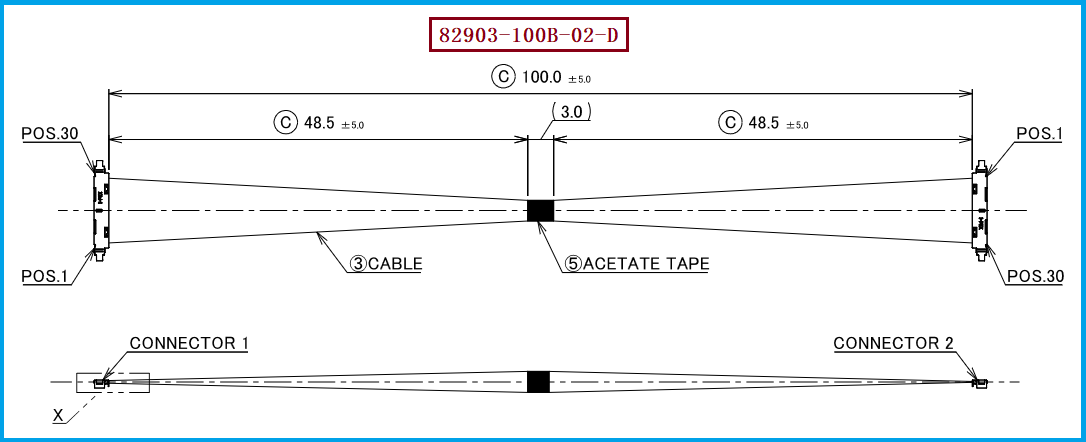

针对需要进行I-PEX 82903-100B-02-D国产替代、第二供应商开发或批量采购的客户，建议工程及采购人员以“原型号+连接器+线材+线位+长度”进行整体确认。本产品的核心识别信息为：极细同轴线束产品料号/型号：82903-100B-02-D；线材端连接器型号：20532-030T-02；连接器PIN数：30PIN；连接器间距：0.25MM；线材规格：46AWG；线束长度：100mm；线位定义：1-N。I-PEX官方产品页面也明确列出了82903-100B-02-D，并将其对应为30Pin、46AWG、100mm、1-N的CABLINE-UX II Harness；同时，同系列还存在82904（200mm）及82070（300mm）等型号，因此替代采购时必须准确区分长度。 此外，需要特别注意连接器料号的版本状态：I-PEX当前资料显示20532-030T-02对应的Alternative I-PEX P/N为20532-030T-02-1，两者差异标注为Shape，因此若项目涉及原连接器长期供应或新项目导入，建议工程端进一步核实实际装配兼容性。 我们公司可提供：82903-100B-02-D兼容替代线束方案，专注于极细同轴线束生产制造，可根据客户原产品的连接器、Pin数、线材规格、线长、线位定义及装配要求进行兼容替代开发，为工程验证、样品试制、国产替代、第二供应商导入及批量采购提供极细同轴线束解决方案。

五、总结

综合来看，I-PEX 82903-100B-02-D是一款30Pin、46AWG、100mm、1-N的CABLINE®-UX II极细同轴线束，其线材端配套20532-030T-02、30PIN、0.25MM Pitch连接器结构，整体方案围绕小型化、高密度及空间受限应用进行设计。I-PEX CABLINE-UX II采用0.25mm Contact Pitch、低配合高度及垂直直角结构，同时具备多点接地设计，适用于需要在有限空间内进行多通道信号连接的电子设备。 对工程师而言，替代此类产品时应重点关注连接器尺寸、0.25mm间距、线位定义、线材规格、屏蔽结构及整体装配空间；对于采购人员而言，则应将82903-100B-02-D、20532-030T-02、30Pin、0.25mm Pitch、46AWG、100mm、1-N作为询价、打样和供应商技术确认的重要依据。只有对机械结构、电气参数和线束加工工艺进行系统匹配，才能实现真正可靠的兼容替代，而不仅仅是外观或Pin数上的“相似”。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
