一、50PIN高密度结构，为高速信号与供电组合提供基础

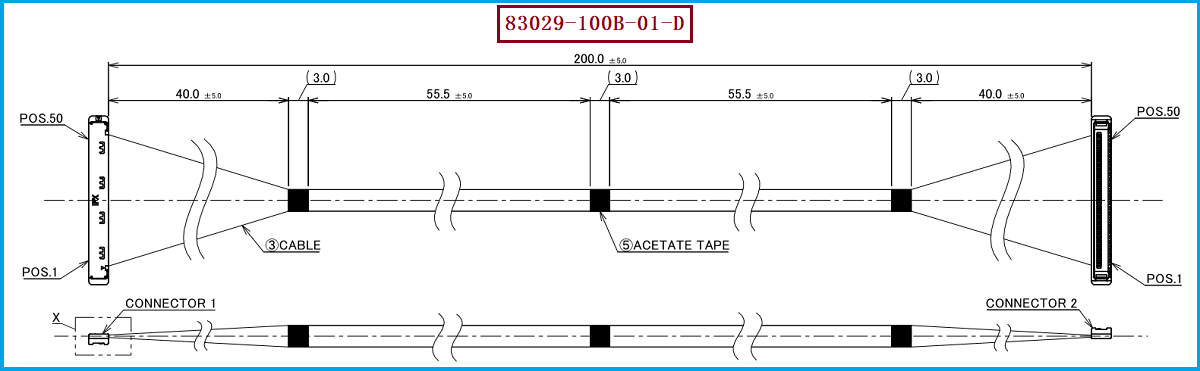

在笔记本电脑、显示模组、摄像头模组、AI视觉设备以及其他空间受限的高速电子产品中，工程师经常需要在有限的内部空间内同时完成高速信号传输与电源连接，这对线束的尺寸、信号完整性、连接可靠性和布线灵活性提出了更高要求。I-PEX 83029-100B-01-D属于CABLINE-SS 50PIN极细同轴线束系列，采用Micro-Coaxial Cable结构，线材规格为40AWG，线束长度为200MM，线位定义为1-1，配套线材端连接器型号为20373-R50T-06。CABLINE-SS连接器采用0.4MM Contact Pitch，并支持50PIN规格，在高密度设备内部能够有效压缩连接区域，为高速信号与电源线路的组合设计提供更加紧凑的硬件基础。I-PEX官方资料同时将CABLINE-SS定位为高速数据传输产品系列，平台面向最高16Gbps/lane等级的应用。

二、极细同轴线束如何实现“双路差分+电源”组合？

所谓“双路差分+电源组合”，核心并不是简单地把两根信号线和电源线放在同一条线束中，而是根据系统接口定义，将高速差分信号通道、电源通道以及必要的地参考合理分配在多芯极细同轴线束中。对于高速差分信号而言，差分对需要保持合理的阻抗环境，并尽可能减少不连续结构、串扰以及长度差异；而电源通道则更关注允许电流、压降、温升以及与高速信号之间的干扰控制。因此，在50PIN高密度线束中，工程师需要结合实际接口定义进行Pin Assignment设计，让高速差分通道具有稳定的回流路径，同时合理安排电源与GND。对于40AWG极细同轴线，I-PEX资料显示其属于CABLINE-SS支持的Micro-Coaxial Cable规格，并给出了AWG40在最多50个接点条件下0.25A/contact的电流额定值；但具体产品设计仍应结合实际负载、电流分配、温升及系统验证确定，不能仅根据连接器额定值直接判断整条线束的供电能力。

三、工程师与采购人员如何进行选型和兼容与替代方案参考及建议？

对于工程师而言，选择与替代I-PEX 83029-100B-01-D时，建议首先确认50PIN数量、0.4MM间距、40AWG线材、200MM长度以及1-1线位定义是否与原设计一致，再进一步核对PCB端连接器、机械空间、出线方向、弯折路径及高速信号要求。尤其需要注意，I-PEX官方50PIN CABLINE-SS Harness同时存在100MM、200MM、300MM以及1-N、1-1等不同版本，因此不能仅凭“50PIN+40AWG”判断两款线束可以直接互换；例如83028为100MM、1-1，而83029为200MM、1-1，82444则属于200MM、1-N版本。 对采购人员而言，替代导入时还应同步确认连接器料号、线材规格、端接工艺、线位定义、尺寸公差和样品测试结果，避免出现机械上能够装配、但电气定义或高速性能不一致的情况。配套资料显示，20373-R50T-06为CABLINE-SS 50PIN Plug Housing，可适配Micro-Coaxial Cable AWG40、AWG36等规格。 我们公司可提供：I-PEX 83029-100B-01-D兼容替代线束方案，可围绕原产品的PIN数、线材规格、长度、线位定义及连接器要求进行极细同轴线束替代开发，为工程师提供样品验证和量产导入所需的线束解决方案。

四、双路差分与电源组合设计，更考验线束制造能力

当一条极细同轴线束同时承担高速差分信号和电源等不同功能时，真正影响最终系统稳定性的往往不仅是连接器本身，还包括线材一致性、端接质量、屏蔽连续性、差分对匹配、线位控制以及批量生产过程中的尺寸一致性。尤其对于200MM长度的I-PEX 83029-100B-01-D而言，工程师在进行高速应用设计时，需要把线束视为整个SI链路的一部分，而不是单独的普通连接线。对于替代产品，建议通过实际样品进行装配、导通、绝缘、阻抗、插损、回损、串扰及系统级高速信号验证，在满足客户设备结构和电气要求后再进入批量采购。对于采购人员而言，这种从“单纯替代料”向“规格、连接器、线材、工艺和性能综合匹配”的方式，更有利于降低供应链风险并提高项目导入效率。

五、总结

总体来看，I-PEX 83029-100B-01-D是一款具有代表性的CABLINE-SS 50PIN极细同轴线束方案，其50PIN、0.4MM Pitch、40AWG、200MM、1-1等规格，使其适用于对空间、高密度连接和高速信号传输有较高要求的电子设备。对于“双路差分+电源”这类复合型连接需求，合理的线位规划、差分信号完整性控制、电源通道设计以及可靠的端接制造工艺缺一不可。我们公司专注于极细同轴线束生产制造，可针对I-PEX 83029-100B-01-D提供兼容替代线束方案，并根据客户实际产品结构、接口定义和性能要求进行样品开发与验证，为工程师选型及采购国产替代提供更加灵活的供应选择。
