一、82680-100B-02-D：70Pin高密度极细同轴线束

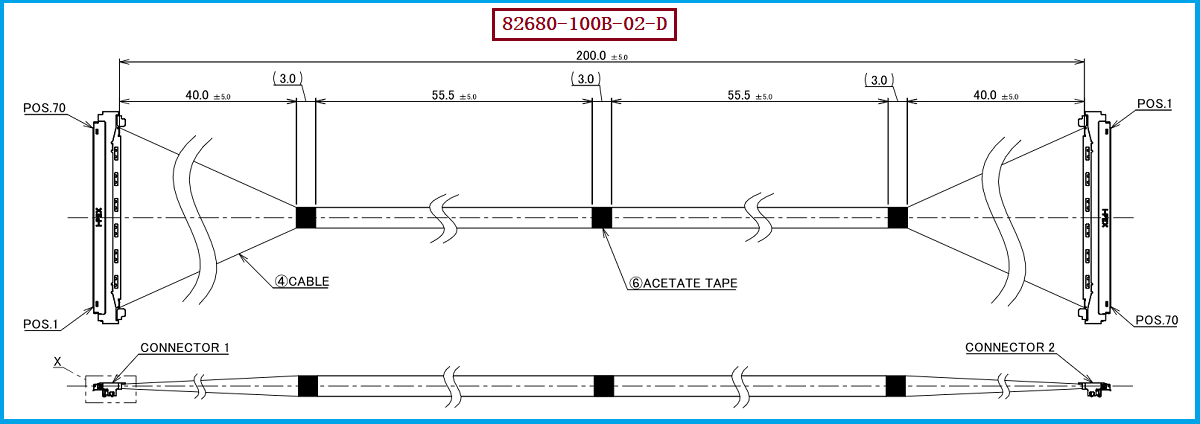

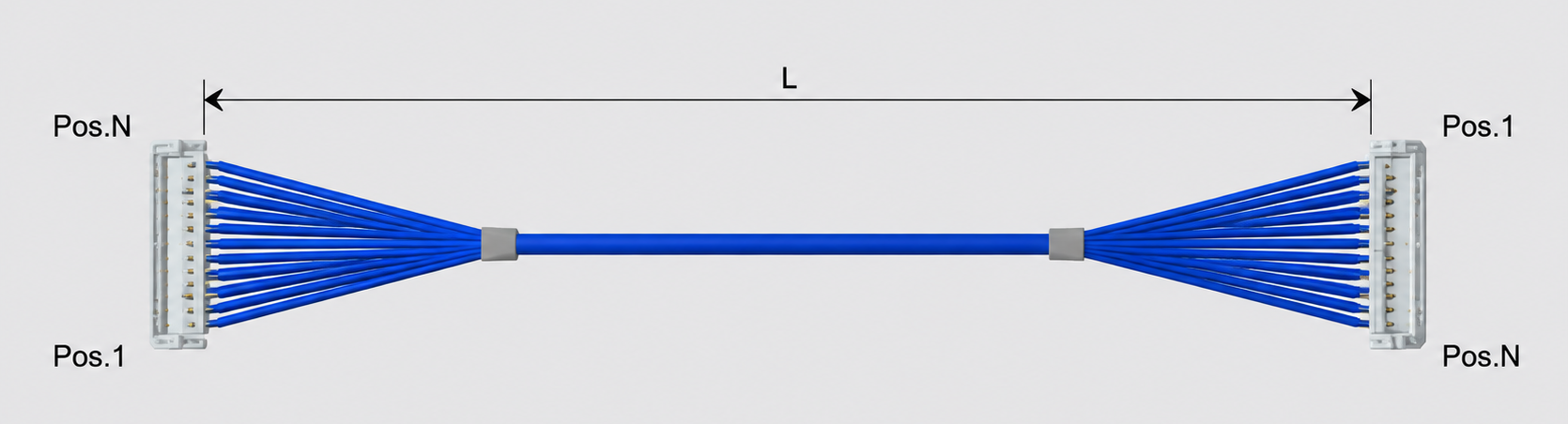

随着笔记本电脑、显示设备、工业视觉设备及高集成度电子设备不断向轻薄化、小型化方向发展，设备内部对高速、高密度信号传输线束的要求越来越高。I-PEX 82680-100B-02-D是一款CABLINE®-UM系列70Pin极细同轴线束产品，采用Micro-Coaxial Cable极细同轴线材，图纸对应线材规格为AWG #40、50Ω、蓝色，线束标称长度为200mm，并采用1-N线位定义。对于工程师而言，70Pin高密度结构能够在有限的设备内部空间中实现更多信号通道连接，但同时也意味着对线材排列、端接精度、连接器安装空间及PCB布局提出更高要求；对于采购人员而言，在寻找兼容或替代产品时，不能只关注Pin数，还需要重点核对82680-100B-02-D、70Pin、AWG40、50Ω、200mm以及1-N线位定义等关键参数，确保替代线束与原设备的电气及机械连接要求保持一致。

二、20878-070T-01连接器：高密度连接与小型化设计

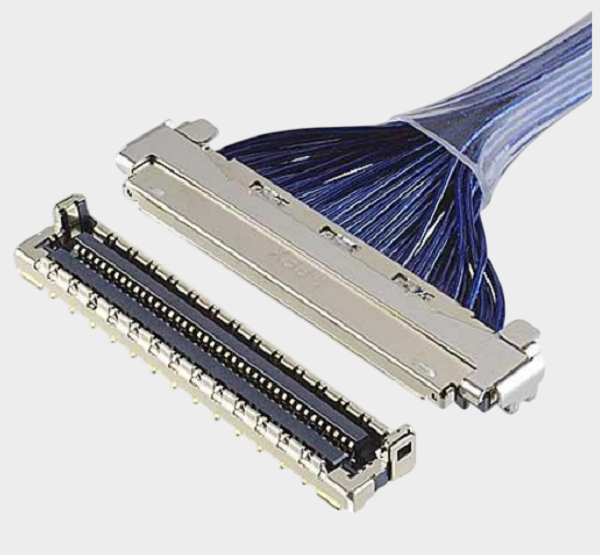

这款极细同轴线束的线材端使用20878-070T-01连接器，与CABLINE®-UM系列高密度连接结构配套。CABLINE-UM采用0.4mm Contact Pitch、Vertical Right Angle垂直直角结构，官方资料显示其配合高度约为2.2±0.15mm，连接器深度为5.0mm，宽度按照“5.0＋0.4×Pin数”计算，因此70Pin版本理论宽度约为33.0mm；同时采用ZenShield®全屏蔽、多点接地以及机械锁扣结构，在实现高密度连接的同时兼顾电磁屏蔽及连接保持。对于工程师来说，这类连接器能够帮助产品在有限PCB及结构空间内完成多通道信号连接，但设计阶段仍需要综合考虑连接器高度、PCB布局、线束出线方向、弯折区域、锁扣操作空间以及线束固定位置；对于采购人员而言，则应要求替代供应商同时确认连接器规格及装配尺寸，避免出现“Pin数相同但实际无法装配”的情况。

三、极细同轴线束连接器高度和空间限制如何解决？

极细同轴线束连接器高度和空间限制如何解决？这是进行超薄、高密度电子设备设计时非常重要的工程问题。解决这类空间限制不能简单理解为“选择更小的连接器”，而需要从连接器高度、连接器宽度、出线方向、PCB安装位置、线束弯折以及锁扣操作空间进行整体考虑。以82680-100B-02-D所配套的CABLINE-UM系列为例，其0.4mm间距能够支持70Pin高密度排列，较低的配合高度有利于满足设备内部的薄型化设计需求，而Vertical Right Angle结构则可以改变线束与PCB之间的空间关系；同时，极细同轴线材本身具有较小的线径，更适合在高密度环境中进行多通道布线。需要特别注意的是，连接器高度降低以后，并不意味着线束可以随意弯折或挤压，工程设计仍应预留合理的线束走线和固定空间，尤其是在连接器尾部区域，应避免因过度弯折、拉扯或结构干涉导致端接可靠性下降。因此，在进行替代设计时，应将连接器尺寸、线束长度、线位定义、出线方向及整机装配空间作为一个整体进行评估。

四、选型和兼容与替代方案参考及建议

对于需要进行I-PEX 82680-100B-02-D国产替代、第二供应商导入、样品验证或批量采购的企业，建议工程及采购人员在选型时建立完整的参数对应关系。本产品的主要识别信息为：极细同轴线束产品料号/型号：82680-100B-02-D；线材端连接器型号：20878-070T-01；线位定义：1-N；70Pin；AWG #40；50Ω；长度200mm。其中，1-N线位定义是替代过程中需要重点确认的参数，因为CABLINE-UM系列同时存在不同线位结构，替代产品即使能够实现物理插合，如果Pin对应关系与原产品不一致，也可能导致设备无法正常工作。因此，在进行兼容替代时，应同步核对连接器型号、Pin数、线材规格、阻抗、线束长度、线位定义、端部尺寸及装配方式，并根据实际应用进行导通、绝缘、耐压以及高速信号完整性等必要验证。我们公司可提供：82680-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户原有产品的规格、连接器及装配要求进行兼容替代开发，为工程验证、样品试制、国产替代、第二供应商导入以及批量采购提供相应的极细同轴线束解决方案。

五、总结

综合来看，I-PEX 82680-100B-02-D是一款面向高密度电子设备内部信号连接应用的70Pin、AWG #40、50Ω、200mm、1-N极细同轴线束，其线材端采用20878-070T-01连接器，并配套CABLINE-UM系列高密度连接结构，在0.4mm连接间距、较低连接器高度以及屏蔽设计的基础上，为有限空间内的多通道信号连接提供了适合的解决方案。对于工程师而言，选择和替代此类产品时，需要重点关注连接器高度、整体安装空间、线束走线、弯折区域以及1-N线位定义；对于采购人员而言，则可以将82680-100B-02-D、20878-070T-01、70Pin、AWG40、50Ω、200mm、1-N作为供应商询价、样品确认和替代评估的重要依据。通过对机械尺寸、电气性能、连接器及线位定义进行系统验证，才能真正实现从“规格相似”到“工程兼容”的可靠替代。
