一、300mm长度50PIN高速极细同轴线束，满足高密度电子设备连接需求

随着笔记本电脑、高速显示模组、工业视觉设备以及智能终端不断向轻薄化、高性能方向发展，设备内部对于连接线束的要求已经从简单导通升级为高速信号稳定传输。极细同轴线束凭借细径化设计、优异屏蔽性能以及稳定阻抗控制能力，成为高速数据连接领域的重要解决方案。

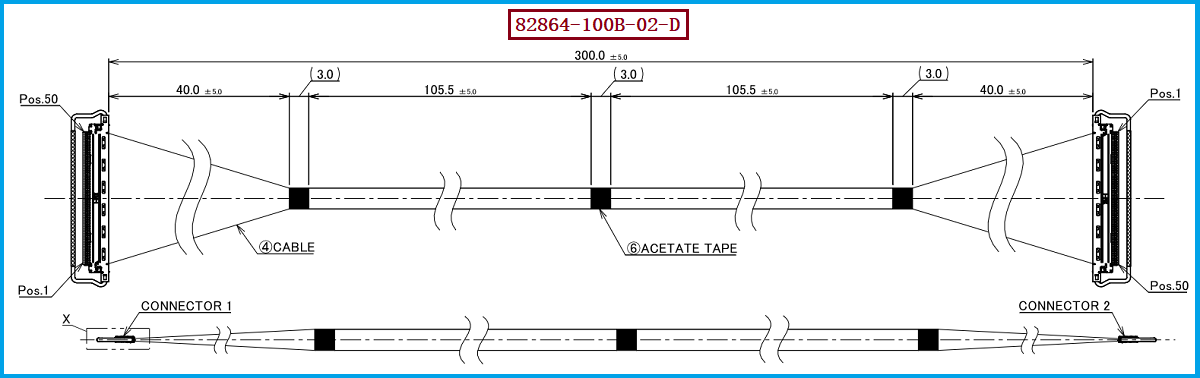

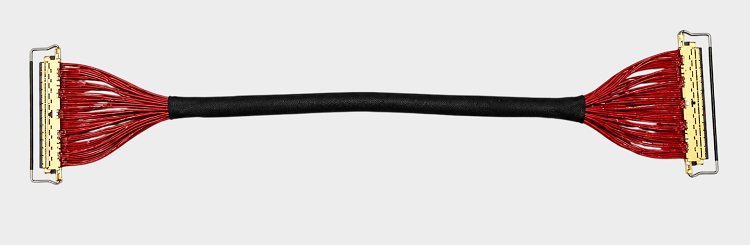

I-PEX 82864-100B-02-D极细同轴线束属于CABLINE®-CA系列50PIN高速连接线束方案，采用 50PIN高密度连接结构，线束长度为 300MM，能够满足设备内部较长距离布线需求。该产品线材端配套使用连接器型号为 20634-150T-02，采用 40AWG极细同轴线材设计，通过Micro-Coaxial结构实现高速信号传输和空间优化。

对于工程师而言，该类型线束不仅需要满足尺寸要求，更需要关注信号完整性、阻抗一致性以及长期可靠性。对于采购人员而言，选择具备稳定制造能力的供应商，可以有效降低供应风险。针对客户国产替代需求，我们公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，根据原产品规格进行研发制造，实现连接器匹配、线材规格一致以及性能稳定的替代应用。

二、极细同轴线束阻抗为什么要50Ω？高速信号传输中的关键参数解析

在高速电子设备中，极细同轴线束的阻抗设计直接影响信号传输质量。50Ω阻抗是高速射频、通信以及高速数字信号系统中广泛采用的标准设计，其主要作用是降低信号传输过程中的反射和损耗，使信号能够更加稳定地从发送端传输至接收端。

对于 82864-100B-02-D极细同轴线束而言，其采用 40AWG Micro-Coaxial极细同轴线材，并具备50Ω阻抗设计。同轴结构通过中心导体、绝缘层以及屏蔽层形成稳定传输环境，使高速信号在传输过程中保持较好的电气一致性，同时减少外部电磁干扰对信号造成的影响。

如果极细同轴线束阻抗不稳定，容易产生以下问题：信号反射增加、传输损耗提升、眼图质量下降以及高速数据错误率增加。特别是在300MM长度的线束应用中，阻抗控制更加重要，需要在线材选型、端接加工以及连接器组装过程中保持一致性。

因此，极细同轴线束的50Ω阻抗并不是简单参数要求，而是保证高速信号可靠传输的重要基础。优质线束制造商需要通过精密加工工艺、电气性能检测以及严格品质控制，确保产品满足高速设备长期运行需求。

三、选型和兼容与替代方案参考及建议：关注阻抗、连接器和线束结构匹配

在进行 I-PEX 82864-100B-02-D极细同轴线束选型或替代开发时，工程师和采购人员需要重点确认产品关键参数。首先需要确认连接器匹配关系，该型号线材端使用 20634-150T-02连接器，替代产品需要保证连接器接口结构、PIN数量以及装配方式一致，避免因机械尺寸差异影响设备组装。

其次，需要关注线材规格和阻抗要求。原产品采用 40AWG极细同轴线材，并采用50Ω阻抗设计，因此替代方案应保持相同等级线材规格，并通过阻抗测试、信号完整性测试验证高速传输性能。同时，300MM长度也需要保持一致，避免因线长变化导致信号衰减增加或设备内部布局受到影响。

在实际采购过程中，不建议仅根据价格选择供应商。极细同轴线束属于精密高速连接组件，其成本差异通常来自材料品质、连接器可靠性、制造工艺、测试标准以及批量一致性。

我们公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，支持 20634-150T-02连接器匹配、40AWG极细同轴线材应用、300MM长度控制以及高速信号性能优化，帮助客户实现可靠的国产替代方案。

四、专业极细同轴线束制造能力，为高速设备提供稳定连接解决方案

随着高速显示、高性能计算以及智能设备的发展，极细同轴线束已经成为影响设备性能的重要连接部件。优秀的极细同轴线束不仅需要满足外形尺寸要求，更需要在阻抗控制、信号传输、机械可靠性以及批量生产一致性方面达到应用标准。

围绕 I-PEX 82864-100B-02-D产品需求，我们公司具备极细同轴线束研发和制造能力，可根据客户设备需求提供兼容替代方案。从 40AWG线材加工、20634-150T-02连接器适配、50PIN高密度结构制造，到电气性能验证和批量供应管理，均可提供完整解决方案，满足客户对于高速、小型化、高可靠连接产品的需求。

五，总结

I-PEX 82864-100B-02-D极细同轴线束是一款面向高速设备内部连接应用设计的50PIN线束产品，采用 40AWG极细同轴线材、50Ω阻抗结构、20634-150T-02连接器以及300MM长度设计，能够有效满足高速信号稳定传输需求。极细同轴线束阻抗设计是影响信号质量的重要因素，合理的50Ω阻抗控制能够降低信号反射和传输损耗，提高设备运行可靠性。我们公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，助力客户实现高性能、高可靠性的极细同轴线束国产替代应用。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
