一、为什么极细同轴线是高频高速传输的首选？——高速电子设备连接的核心技术方案

随着5G通信、人工智能设备、高速计算平台、超高清显示设备以及智能终端不断发展，电子设备内部的数据传输速率持续提升，对连接线束提出了更高要求。传统普通线材在高速、高频应用环境中容易受到信号衰减、电磁干扰（EMI）、串扰以及空间限制等因素影响，而极细同轴线（Micro-Coaxial Cable）凭借独特的同轴屏蔽结构、稳定的阻抗控制能力以及优秀的高频传输性能，逐渐成为高速信号连接领域的重要解决方案。

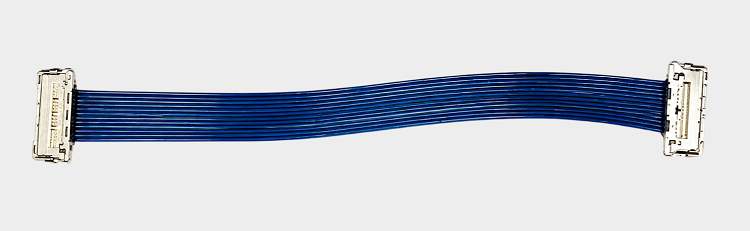

本文介绍的 I-PEX 82989-100B-01-D极细同轴线束，属于 I-PEX CABLINE®-CA II系列20Pin Micro-Coaxial Harness产品方案，采用40AWG极细同轴线材结构，线束长度为100mm，适用于高密度、高速信号传输应用。该产品配套使用的线材端连接器型号为 20680-020T-01，连接器采用 **20PIN、0.4mm Pitch（接触间距）**设计，在有限空间内实现高密度信号连接。

我们公司专注于极细同轴线束研发与生产制造，可根据客户需求提供 I-PEX 82989-100B-01-D兼容替代线束方案，支持连接器匹配、线材选型、线束结构设计以及批量生产，为客户提供稳定可靠的高速连接替代解决方案。

二、极细同轴线束工作原理解析：如何实现高频高速信号稳定传输？

极细同轴线之所以成为高频高速传输的首选，核心在于其特殊的同轴结构设计。与普通多芯线束不同，Micro-Coaxial Cable通常由中心导体、绝缘介质层、金属屏蔽层以及外部保护层组成，每一根信号通道均具备独立的屏蔽保护能力。

在高速信号传输过程中，中心导体负责传递电信号；绝缘介质层用于保持导体之间的电气隔离，并控制信号传输阻抗；外围金属屏蔽层能够有效降低外界电磁干扰，同时减少相邻信号之间产生的串扰问题，使高速差分信号能够更加稳定地传输；外部护套则提升线束整体机械强度，使其适应电子设备内部复杂的安装环境。

对于工程师而言，选择高速连接线束时，不仅需要关注传输速度，还需要关注信号完整性（Signal Integrity）。极细同轴线凭借低损耗、高屏蔽、高稳定阻抗等特点，可以满足高速显示、数据通信以及精密电子设备内部连接需求。因此，在笔记本电脑显示模组、高速摄像设备、工业视觉系统以及高性能计算设备中，极细同轴线束具有明显应用优势。

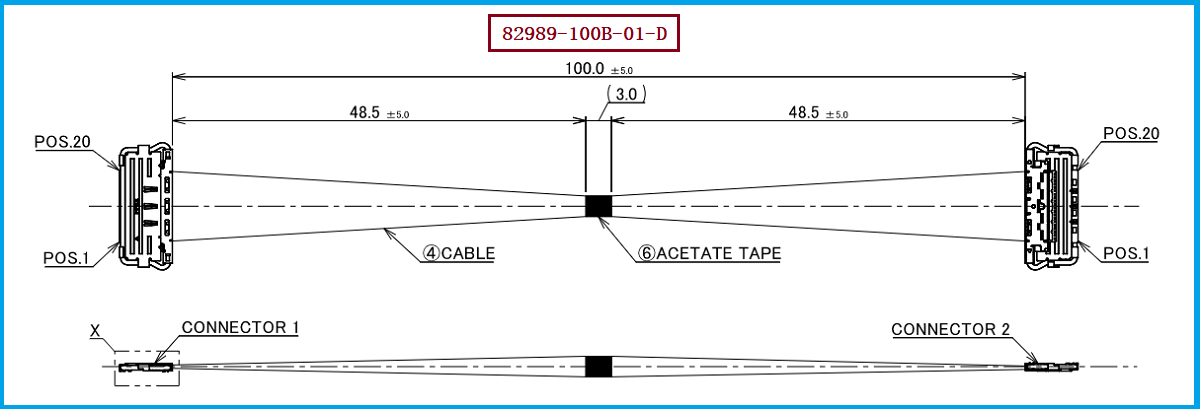

三、I-PEX 82989-100B-01-D产品信息及20680-020T-01连接器方案解析

从产品结构及工程应用角度来看，I-PEX 82989-100B-01-D是一款CABLINE®-CA II系列20Pin极细同轴线束产品，采用标准化高速连接方案，满足现代电子设备对于小型化、高密度以及高可靠性的综合要求。

该型号产品主要参数如下：

  •  产品型号：I-PEX 82989-100B-01-D

  •  产品类型：CABLINE-CA II 20Pin Micro-Coaxial Harness

  •  线材类型：40AWG Micro-Coaxial Cable

  •  线束长度：100mm

  •  线位定义：1-1直通连接

  •  线材端连接器型号：20680-020T-01

  •  连接器规格：20PIN / 0.4mm Pitch

其中，线材端连接器 20680-020T-01采用20PIN高密度设计，通过0.4mm Pitch超小间距结构满足设备内部空间优化需求。该连接器配合CABLINE-CA II系列平台，可实现可靠的高速信号连接，同时兼顾轻薄化设备内部布局要求。

对于工程设计人员，在进行此类极细同轴线束选型时，需要重点确认连接器型号、Pin数量、Pitch间距、线材规格、线束长度以及信号定义；对于采购人员，则需要关注产品供应稳定性、替代开发能力、品质一致性以及长期批量供货能力。

四、选型和兼容与替代方案参考及建议

针对原厂 I-PEX 82989-100B-01-D极细同轴线束的兼容替代需求，建议从机械结构、电气性能以及生产可靠性三个方面进行综合评估。

首先，需要确认连接器兼容条件，包括线材端连接器型号 20680-020T-01、20PIN数量以及0.4mm Pitch间距，确保替代产品能够满足原设备连接结构要求。其次，需要保持极细同轴线束的高速传输性能，包括阻抗控制、屏蔽性能、信号完整性以及长期使用稳定性。

此外，在实际应用过程中，还需要根据终端设备环境进行可靠性验证，例如导通测试、耐压测试、绝缘测试、插拔寿命测试以及弯折可靠性测试，以确保替代方案满足客户产品长期运行需求。

我们公司可提供：I-PEX 82989-100B-01-D兼容替代线束方案，支持采用极细同轴线束制造工艺，匹配 20680-020T-01连接器应用方案，并支持20PIN、0.4mm Pitch规格开发，同时提供样品验证、小批量试产以及规模化生产服务，帮助客户实现供应链优化和国产替代。

五、总结：极细同轴线束助力未来高速通信连接发展

随着电子设备不断向高速化、小型化和智能化方向发展，高性能内部连接方案的重要性日益提升。极细同轴线束凭借优秀的高频传输能力、良好的抗电磁干扰性能以及高密度连接优势，已经成为未来高速通信设备内部连接的重要技术方向。

I-PEX 82989-100B-01-D极细同轴线束采用CABLINE®-CA II高速连接平台，结合40AWG Micro-Coax极细同轴线材与 20680-020T-01（20PIN / 0.4mm Pitch）连接器，能够满足现代电子设备对于高速信号传输、空间节省以及可靠连接的需求。

作为专业极细同轴线束制造企业，我们具备产品研发、生产制造以及兼容替代开发能力，可针对 I-PEX 82989-100B-01-D等型号提供高可靠替代方案，为客户提供高速、高品质、高稳定性的极细同轴线束产品。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
