一、83041-100B-01-D：50Pin极细同轴线束的产品定位

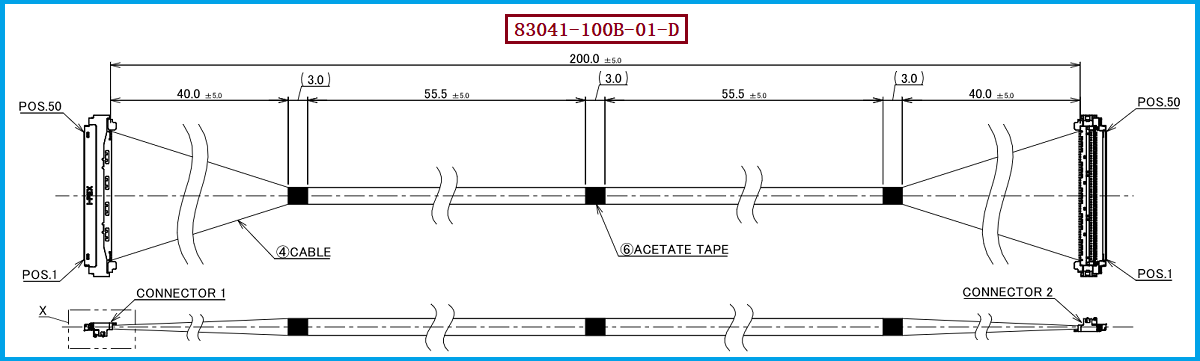

在高速显示、高性能计算、AI终端及其他小型化电子设备中，内部信号连接不仅需要满足高速传输要求，还需要兼顾连接密度、空间占用以及线束布线灵活性。此次介绍的 I-PEX 83041-100B-01-D，属于CABLINE®-UM系列评估用极细同轴线束，对应 50Pin、Micro-Coaxial 40AWG、线长200mm、1-1线位定义。I-PEX官方产品页面将其列为“CABLINE-UM harness 50pin micro-coaxial 40AWG L=200mm 1-1”，与100mm的83040-100B-01-D、300mm的83042-100B-01-D构成同一50Pin、1-1线位下的不同长度方案。

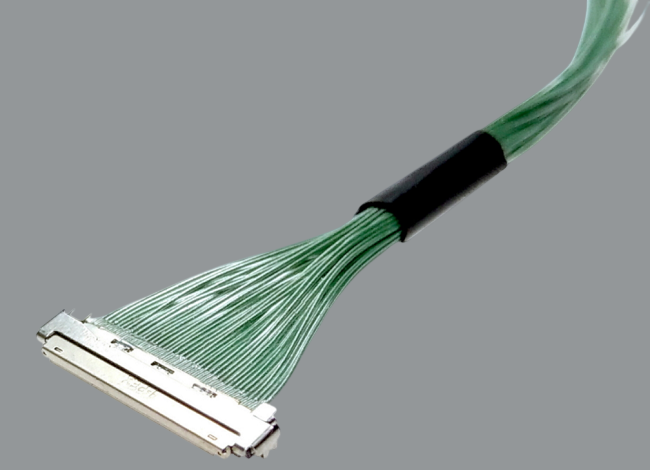

与该线束配套使用的线材端连接器型号为 20878-050T-01，属于CABLINE®-UM的50Pin Plug Housing。CABLINE-UM连接器采用0.4mm Contact Pitch、Vertical（Right Angle）垂直直角结构，配合高度为2.2±0.15mm，并支持30、40、50、60、70Pin等规格；其中50Pin连接器宽度按照官方规格为5.0＋（0.4×Pin数量）mm。该系列同时具有ZenShield®全屏蔽、多点接地及Mechanical Lock机械锁扣设计，适合对高速信号完整性、EMC以及连接可靠性有要求的设备内部互连。

二、极细同轴线束不同Pin数方案如何选择？

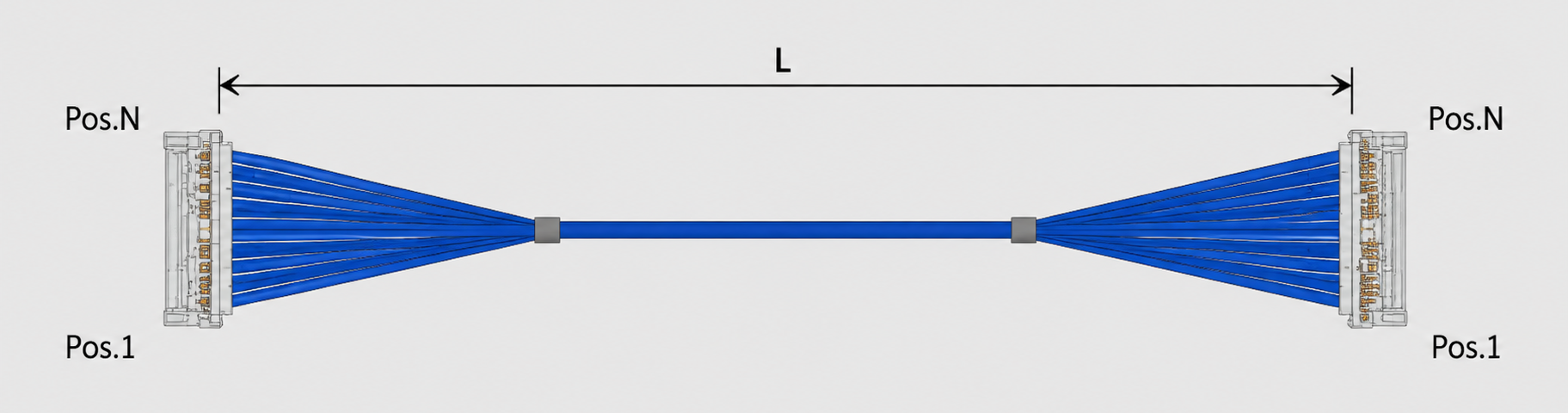

对于工程师和采购人员来说，极细同轴线束的Pin数并不是“Pin越多越好”，而应该根据实际信号数量、接口定义、PCB空间以及后续扩展需求综合确定。CABLINE-UM目前官方覆盖30、40、50、60、70Pin连接器规格，实际选型首先应确认系统需要传输多少路有效信号，再结合高速差分/单端信号、Ground及其他功能脚位进行整体分配。以本次 83041-100B-01-D 50Pin 1-1方案为例，其优势在于两端均采用对应的连接方式，并按照1-1进行线位对应，适用于两端设备之间需要保持对应通道关系的内部互连场景。

从工程设计角度看，如果系统实际信号数量较少，30Pin或40Pin方案可以优先考虑，以减少连接器及线束占用空间；当高速信号、Ground及控制信号数量进一步增加时，则可考虑50Pin或60Pin方案；对于更高通道数量需求，则可以进一步评估70Pin连接方案。不过，Pin数选择不能脱离线径和电气性能单独判断。CABLINE-UM官方资料显示，该系列Micro-Coaxial支持AWG36、AWG38、AWG40、AWG42、AWG44，但不同线径存在相应的阻抗及额定电流限制，因此工程师在确定Pin数后，还应同步确认线径、阻抗、信号速率、布线长度以及连接器端脚位分配。

三、选型和兼容与替代方案参考及建议

对于已经按照CABLINE-UM平台完成PCB端连接器设计的项目，如果需要寻找对应极细同轴线束的兼容替代方案，建议采购人员重点核对 Pin数、连接器型号、线径、线长、线位定义以及两端端接方式，而不是仅依据外观或料号进行判断。本型号的关键组合可以概括为：50Pin＋40AWG Micro-Coaxial＋200mm＋1-1＋20878-050T-01。I-PEX官方样品料号体系中，同系列50Pin、40AWG、1-1线位还包括83040-100B-01-D（100mm）和83042-100B-01-D（300mm），因此如果项目只改变线长，可以在相同系列及线位逻辑下进行方案评估。

对于需要国产化、第二供应商或成本优化的项目，建议在打样阶段同步确认连接器配合尺寸、端子接触可靠性、线束长度公差、线位定义以及高速信号性能，再进入批量导入阶段。我们公司可提供：I-PEX 83041-100B-01-D兼容替代线束方案，可围绕50Pin、40AWG、200mm、1-1等核心规格进行极细同轴线束制造与替代方案评估，为工程开发和采购选型提供对应的线束产品支持。

四、产品总结

总体来看，I-PEX 83041-100B-01-D是一款50Pin、40AWG、200mm、1-1线位定义的CABLINE-UM系列极细同轴线束，适合用于需要高密度、高速信号连接及紧凑内部布线的电子设备。对于工程师而言，选择极细同轴线束Pin数时，应从“实际信号数量＋Ground/功能脚位＋空间尺寸＋线径及电气性能＋端接方式”几个维度综合判断；对于采购人员而言，则应重点关注料号对应关系、连接器匹配、线束规格一致性及兼容替代验证。通过合理选择30Pin、40Pin、50Pin、60Pin或其他对应方案，可以在满足系统信号需求的同时兼顾空间、性能与供应链需求。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
