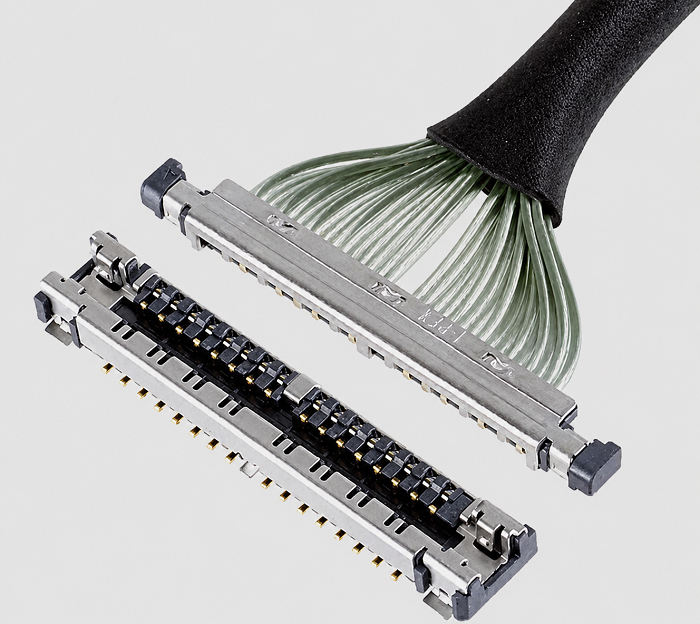

一、I-PEX 82894-100B-02-D：面向高密度、小空间高速信号连接的极细同轴线束

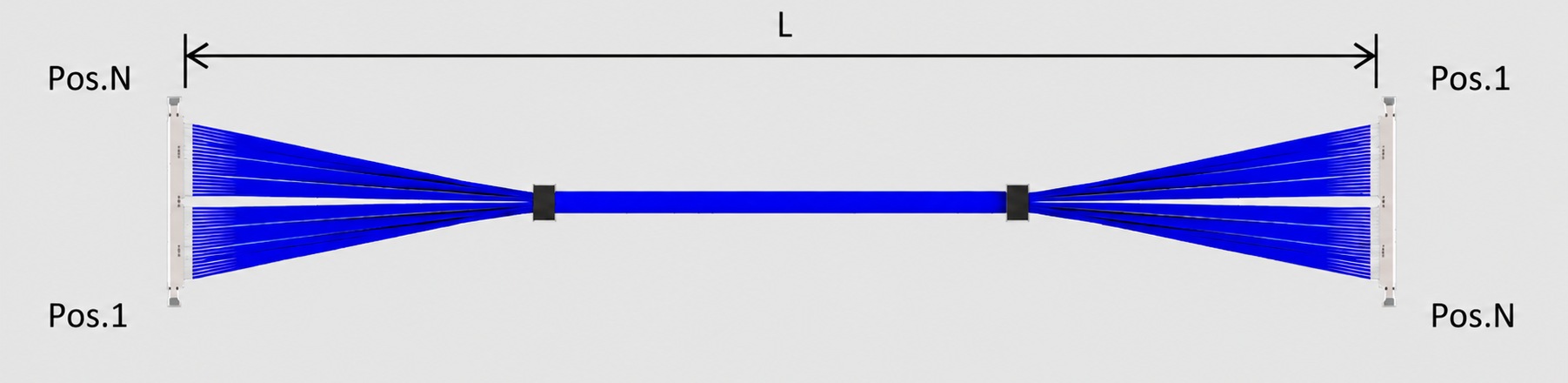

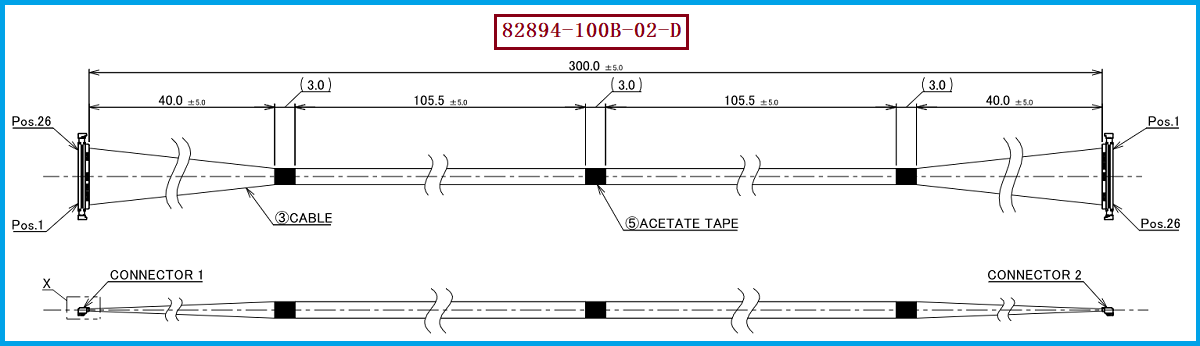

在笔记本电脑、平板电脑、显示模组、摄像头模组及其他轻薄型电子设备中，设备内部空间越来越紧凑，同时高速信号传输通道数量不断增加，传统线缆方案在尺寸、柔性、屏蔽以及高频信号完整性方面面临越来越高的要求。I-PEX CABLINE®-UA II系列正是针对这类空间受限型应用推出的极细同轴线连接方案，其连接器采用0.3 mm Contact Pitch、Vertical（Right Angle）垂直直角结构，配合高度约1.27 ± 0.1 mm，并提供26、32、40、50 Pin等规格。 本文重点介绍的 I-PEX 82894-100B-02-D，属于CABLINE-UA II系列26Pin Micro-Coaxial Harness，官方型号信息对应 26Pin、44AWG Micro-Coaxial Cable、L=300 mm、1-N结构。对于研发和采购人员而言，这款线束的核心关注点不仅是型号本身，还包括与线材端配套使用的 I-PEX 20497-026T-30连接器，其连接器配置为 26PIN、0.3MM间距。I-PEX官方资料同时显示，CABLINE-UA II 26Pin线束中还存在100 mm、200 mm等不同长度以及1-N、1-1等不同结构方案，因此在进行项目替代时，需要按照原设备的Pin数、线长、出线结构及连接器规格进行一一确认。

二、极细同轴线束适用于哪些频率范围？从工程师视角理解高速传输能力

“极细同轴线束适用于多少GHz？”是研发工程师在进行线材选型、SI评估以及替代料验证时经常关注的问题。需要注意的是，数据传输速率和信号频率并不是完全相同的概念，而I-PEX针对CABLINE-UA II官方资料主要给出的是“Transmission Speed（Reference Only）”传输速率，而不是一个明确的“最高工作频率”。官方给出的参考传输性能为 5 Gbps/lane NRZ，同时列出了USB 3.1 Gen 1（5 Gbps/lane）、V-by-One HS 1.4（4 Gbps/lane）、HDMI 1.3（3.4 Gbps/lane）、eDP（2.7 Gbps/lane）及MIPI等参考应用标准。 对于采用NRZ编码的5 Gbps高速信号，从工程分析角度看，其Nyquist频率约为 2.5 GHz；但真实高速数字信号并不是只有2.5 GHz这一单一频点，信号上升沿所包含的高次谐波也会延伸到更高频段，因此线束实际需要关注的是整个高速信号频谱范围内的插损、回损、串扰、阻抗一致性及屏蔽性能。换句话说，CABLINE-UA II配套极细同轴线束可以理解为面向GHz级高速信号传输场景的线缆组件，但不能仅依据5 Gbps直接宣称“最高工作频率为2.5 GHz或5 GHz”；具体可用频率范围应结合实际Micro-Coax线材结构、长度、连接器、PCB走线及系统SI测试结果确定。对于采购人员来说，这一点尤其重要：如果替代线束用于高速显示、摄像头或高速数据链路，应要求供应商提供对应长度和结构下的SI测试数据，而不能只比较外径、Pin数和价格。

三、兼容替代方案：围绕型号、连接器、Pin数、间距及线材参数进行匹配

对于已经采用I-PEX CABLINE-UA II架构的设备，如果研发或采购正在寻找国产化、供应链优化或第二供应商方案，建议不要仅以“连接器能否插入”作为替代判断依据，而应从连接器、线材、尺寸、端接结构和高速性能多个维度进行匹配。本产品对应的目标型号为 I-PEX 82894-100B-02-D，线材端使用 I-PEX 20497-026T-30，连接器为 26PIN、0.3MM Pitch，对应44AWG Micro-Coaxial Harness，标准长度为300 mm、1-N结构；I-PEX官方产品页面也将82894-100B-02-D列入CABLINE-UA II Sample Harness for Evaluation Part Numbers。 在实际选型时，如果设备空间受限，还应重点核对线束整体长度、出线方向、连接器安装尺寸、线材外径、线序、固定及Bonding结构；如果属于高速信号应用，则应进一步验证特性阻抗、插损（Insertion Loss）、回损（Return Loss）、串扰（Crosstalk）及不同频率下的信号完整性表现。我们公司可提供：I-PEX 82894-100B-02-D兼容替代线束方案，可根据客户实际设备结构及应用需求，对26PIN、0.3MM Pitch配套连接器、极细同轴线材、300 mm线长及端接结构进行针对性匹配，并可围绕原型号进行样品打样、尺寸确认及性能验证，为研发工程师导入替代方案以及采购人员进行第二供应商开发提供支持。需要特别说明的是，兼容替代属于工程匹配方案，最终是否能够完全替换，应以客户设备实配、机械尺寸、电气性能及可靠性验证结果为准。

四、面向研发与采购的产品价值：小型化、高密度与高速信号传输兼顾

从工程应用角度来看，I-PEX CABLINE-UA II体系的优势在于将小型化、高Pin数、高速信号连接和极细同轴线束结合起来。官方资料显示，该系列采用0.3 mm Contact Pitch，支持26/32/40/50 Pin，Mated Height约1.27 ± 0.1 mm，Micro-Coaxial Cable支持AWG42、AWG44、AWG46，并给出5 Gbps/lane NRZ的参考传输性能；官方还特别展示了采用外径约0.29 mm同轴线加工的26Pin UA II线束可以通过内径Φ2.65 mm的转轴或软管，体现了其在狭窄空间布线方面的应用价值。 对研发人员而言，这意味着在笔记本电脑转轴、显示模组、摄像头模组及其他空间受限设备中，可以围绕极细同轴线束进行高密度高速信号连接设计；对于采购人员而言，则可以围绕明确的原厂料号、连接器型号、Pin数、Pitch、线长和线材规格建立替代供应商评估标准。我们公司专注于极细同轴线束的生产制造，可针对I-PEX 82894-100B-02-D提供兼容替代极细同轴线束方案，帮助客户降低单一供应商依赖，并支持国产替代、第二供应商导入及定制化线束开发。

五，总结

I-PEX 82894-100B-02-D是一款典型的26Pin、44AWG、300 mm、1-N结构CABLINE-UA II极细同轴线束，其线材端配套 20497-026T-30连接器，26PIN、0.3MM间距，适合空间受限且具有高速信号传输需求的电子设备。对于这类产品，真正的替代并不是简单复制线束外观，而是需要同时保证连接器匹配、Pin位对应、线材规格、尺寸结构以及高速信号完整性。我们公司可提供I-PEX 82894-100B-02-D兼容替代线束方案，为研发、采购及供应链客户提供极细同轴线束国产替代、样品开发及定制生产支持。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
