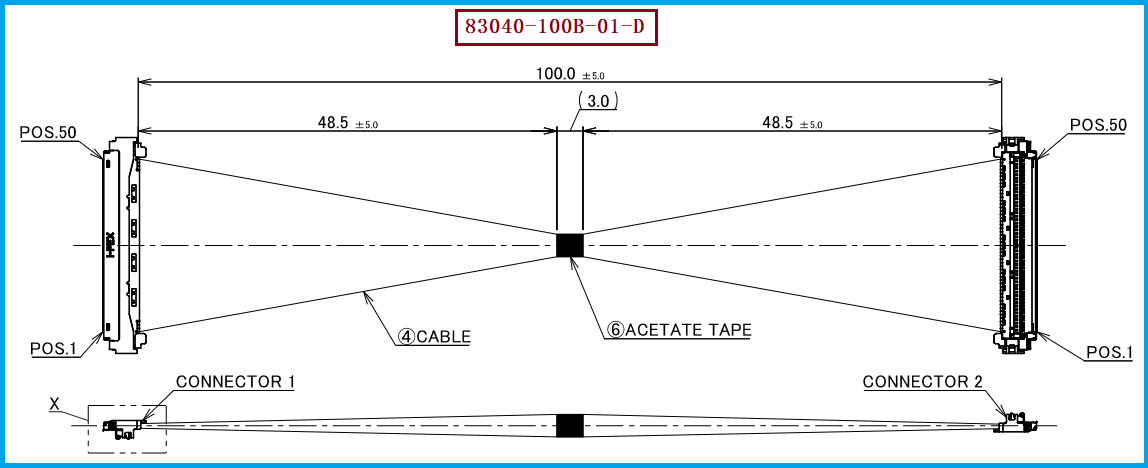

一、I-PEX 83040-100B-01-D：50Pin、100mm极细同轴线束解决方案

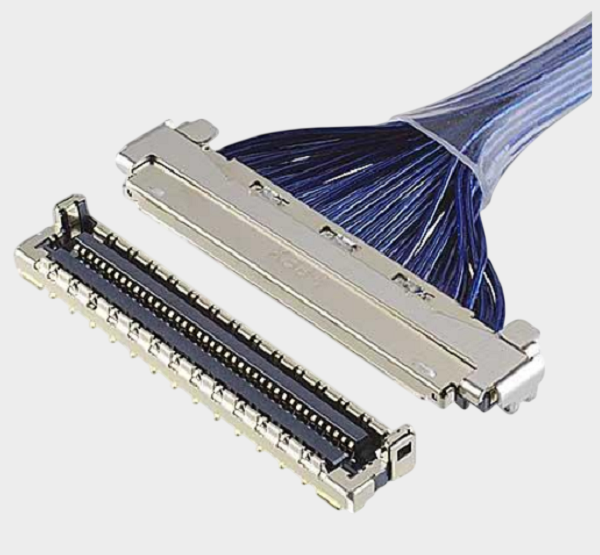

在笔记本电脑、显示设备、工业视觉及高速计算设备内部，随着eDP、MIPI等高速信号传输需求不断提高，线束不仅需要满足基本的电气连接，还需要兼顾小型化、空间布线、信号完整性以及连接可靠性。本次对应的产品为 I-PEX 83040-100B-01-D，属于CABLINE-UM系列50Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线、100mm线长、1-1连接形式。I-PEX官方产品资料明确将83040列为50Pin、100mm、1-1的评估用样品线束型号；其配套线材端连接器型号为 20878-050T-01，官方名称为CABLINE-UM Plug Housing 50pin。CABLINE-UM连接器采用0.4mm接触间距、Vertical（Right Angle）垂直直角结构，配合高度为2.2±0.15mm，并具有ZenShield全屏蔽、多点接地及机械锁扣设计，因此适合在有限空间内实现高密度、高速信号连接。

二、极细同轴线束如何根据eDP、MIPI等信号需求进行选型？

对于工程师而言，eDP、MIPI等高速信号应用的极细同轴线束选型，不能只看Pin数量和线束长度，而应从信号类型、传输速率、线缆规格、阻抗匹配、线长、连接器结构以及系统空间进行综合确认。CABLINE-UM官方资料显示，该系列支持Micro-Coaxial AWG36、AWG38、AWG40、AWG42和AWG44等规格，并将eDP、MIPI以及DisplayPort等列为适用标准参考；同时官方还提供了Signal Integrity相关测试资料，因此在实际项目中，如果是eDP显示链路，需要结合Lane数量、传输速率、线束长度及系统阻抗要求确认线缆方案；如果是MIPI等高速接口，则应重点关注高速差分信号的阻抗连续性、串扰、损耗以及连接器和线缆端接的一致性。对于本次的83040-100B-01-D＋40AWG＋100mm方案，工程师可以将其作为对应规格的兼容替代参考，但最终是否满足具体eDP或MIPI系统要求，仍应以实际信号定义和SI测试验证为准，而不能仅依据连接器型号判断。需要特别注意的是，I-PEX将CABLINE-UM的40Gbps/lane PAM3列为参考传输能力，且其资料中的高速测试示例采用40AWG、100mm Micro-Coaxial Cable，因此高速应用更应该把“连接器＋线材＋端接工艺”作为完整信号通道进行评估。

三、选型和兼容与替代方案参考及建议

对于研发工程师和采购人员来说，I-PEX 83040-100B-01-D的兼容替代建议首先锁定50Pin、100mm、1-1、40AWG Micro-Coaxial这几个核心条件，再进一步确认线材端连接器 20878-050T-01、PCB端配合关系、外形尺寸、出线方向及装配空间。尤其需要注意的是，CABLINE-UM同为50Pin时，还存在83041（200mm、1-1）、83042（300mm、1-1）以及82899（100mm、1-N）、82285（200mm、1-N）、82900（300mm、1-N）等不同型号，因此不能仅以“CABLINE-UM 50Pin”作为采购或替代依据，必须按照完整料号和实际连接形式确认。I-PEX官方资料同时显示，CABLINE-UM 50Pin对应的Plug Cable Assembly为20877-050T-01、Plug Housing为20878-050T-01、Plug Shell-A为3488-0501、Lock Cover为3493-0501、Pull Tape Holder为3588-0501，PCB端Receptacle为20879-050E-01，这些信息对于替代项目的BOM核对、样品验证和量产导入具有重要参考价值。我们公司可提供：I-PEX 83040-100B-01-D兼容替代线束方案，可围绕50Pin、100mm、40AWG及对应连接器结构进行极细同轴线束的开发与生产，为客户提供从样品验证、规格匹配到批量制造的替代方案。

四、从规格确认到稳定量产：83040兼容替代的工程价值

综合来看，I-PEX 83040-100B-01-D是一款50Pin、100mm、1-1结构的40AWG极细同轴线束，配套线材端连接器型号为20878-050T-01。对于需要应用于eDP、MIPI等高速信号系统的客户，真正决定线束能否稳定应用的，并不是单一的连接器或线缆参数，而是整个高速互连链路的综合匹配，包括线缆规格、长度、阻抗、端接质量、连接器配合、屏蔽结构以及实际信号完整性表现。CABLINE-UM采用0.4mm间距、ZenShield全屏蔽、多点接地及机械锁扣结构，并提供相应的高速信号完整性资料，为高密度高速设备内部连接提供了技术基础。对于研发团队而言，可以依据原产品规格开展结构和电气参数验证；对于采购团队而言，则可以通过完整料号、连接器型号和线束长度建立明确的替代采购标准。我们公司专注于极细同轴线束的生产制造与兼容替代开发，可针对I-PEX 83040-100B-01-D提供相应的兼容替代线束方案，帮助客户降低供应链单一来源风险，并推进极细同轴线束国产替代及稳定量产。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
