一、83046-100B-01-D：100MM 30PIN极细同轴线束

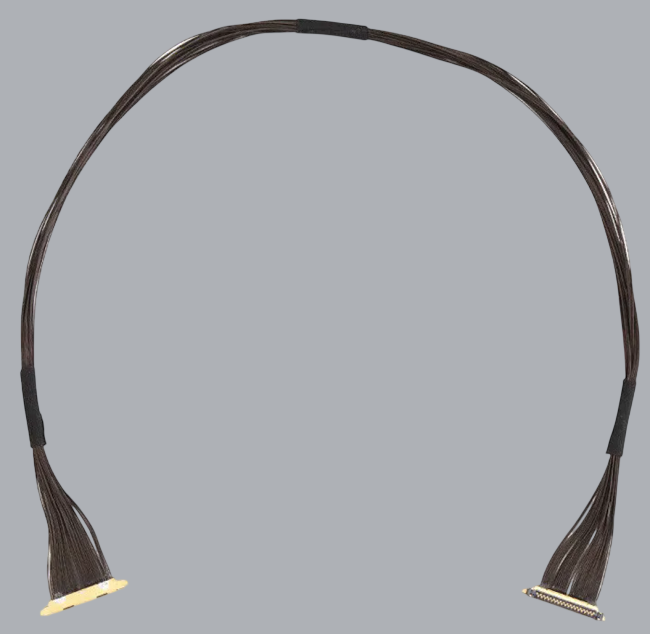

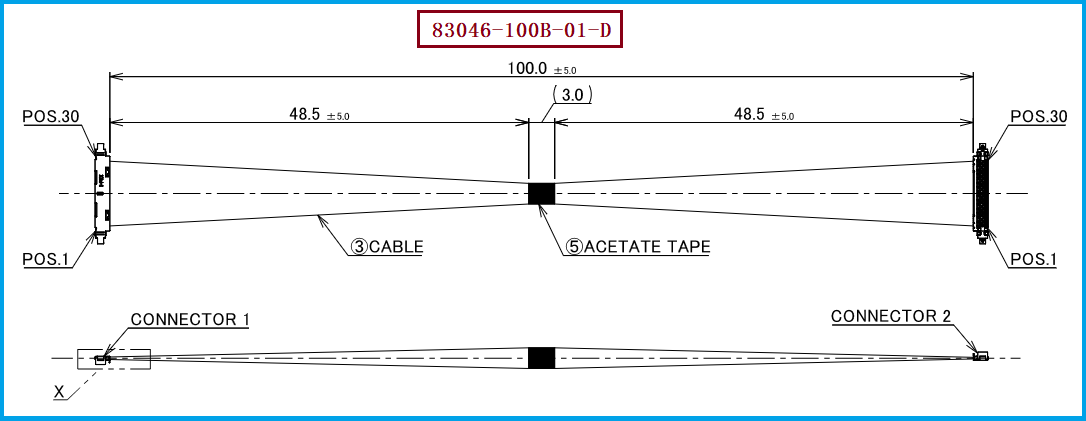

I-PEX 83046-100B-01-D属于CABLINE®-UX II系列30PIN极细同轴线束，采用30根46AWG、50Ω极细同轴线，线束长度为100.0±5.0mm，两端为1-1对应结构，即1Pin对应1Pin、2Pin对应2Pin，以此类推至30Pin。此款极细同轴线束使用的线材端连接器型号为20532-030T-02，属于0.25mm间距的超小型连接器结构，适用于对内部空间、线束弯折及信号传输有较高要求的精密电子设备。对于工程师来说，选型时需要同时确认Pin数、线材规格、阻抗、长度、线序及连接器结构；对于采购人员来说，则建议以完整料号83046-100B-01-D作为询价和替代识别依据，而不能仅以“30Pin极细同轴线束”进行采购。

二、极细同轴线束断线问题如何改善？

**极细同轴线束断线问题如何改善？**这是工程应用和生产制造过程中非常值得关注的问题。由于46AWG线材直径较小，在线束剥线、端接、排列、弯折、固定以及装配过程中，如果局部受到过大的拉力、折弯应力或挤压力，都可能造成线芯或端接区域损伤。因此，改善断线问题不能仅依靠成品导通测试，而应从生产全过程进行控制。针对83046-100B-01-D这类30根46AWG极细同轴线组成的线束，应重点控制线材剥线工艺、端接区域、线材排列一致性、固定方式以及连接器附近的机械应力，同时合理控制胶粘固定和胶带固定区域，避免形成局部应力集中。生产完成后，还可以通过逐Pin导通、绝缘性能以及必要的机械可靠性验证，对潜在的断线和接触异常风险进行筛查，从而提高产品长期使用的稳定性。

三、工程师选型时应重点关注哪些参数？

对于83046-100B-01-D的兼容替代，工程师建议建立完整的产品参数基准，而不是只确认连接器外形。首先需要确认30PIN规格，其次确认46AWG、50Ω Micro-Coaxial Cable，同时确认线束长度为100MM以及1-1线序。此外，还需要确认线材端连接器型号20532-030T-02及其配合端连接器、安装空间和实际装配状态。CABLINE-UX II系列采用0.25mm Contact Pitch的小型化设计，因此在替代开发时，连接器尺寸、线材排列、端接位置以及线束整体成型状态都属于需要验证的关键项目。尤其对于空间非常紧凑的笔记本电脑、显示设备、平板电脑及其他精密电子产品，不能仅凭“料号相同或类似”就直接判定产品完全兼容，应通过样品装配、导通测试和实际设备验证确认替代方案。

四、选型和兼容与替代方案参考及建议

如果客户目前使用的是I-PEX 83046-100B-01-D，建议采购询价时明确注明：“I-PEX 83046-100B-01-D兼容替代，30P、46AWG、50Ω、100MM、1-1、连接器20532-030T-02”，这样可以降低不同供应商因规格理解不一致而产生的选型偏差。需要注意的是，I-PEX当前产品资料中对CABLINE-UX II系列部分连接器料号存在更新情况，20532-030T-02与目前推荐的20532-030T-02-1属于不同版本，官方资料注明两者存在Shape差异，因此实际替代时应结合客户现用产品和设备装配状态进行确认，而不宜仅根据料号后缀直接判断完全等效。对于需要国产替代、第二供应商或降低采购成本的客户，我们公司可提供：83046-100B-01-D兼容替代线束方案，可围绕30PIN、46AWG、50Ω、100MM、1-1以及对应连接器端接要求进行极细同轴线束的开发与制造，并可根据客户实际样品和应用需求进行兼容性验证。

五、总结

对于采购人员而言，一款极细同轴线束是否适合作为长期替代产品，不仅要看首次样品能否正常导通，还需要关注供应商的制造一致性、品质控制能力以及持续供货能力；对于工程师而言，则需要关注产品在弯折、装配及长期使用过程中的机械可靠性和信号连接稳定性。83046-100B-01-D作为30PIN、46AWG、100MM的极细同轴线束，其小型化结构决定了制造过程中需要更加重视线材端接、排列、固定和成型工艺。通过对关键尺寸、线序、连接器、线材规格及生产工艺进行系统控制，可以降低断线和装配异常风险。总结来说，83046-100B-01-D的核心识别参数为30PIN、46AWG、50Ω、100MM、1-1及20532-030T-02连接器；针对极细同轴线束断线问题，应从材料、端接、弯折、固定和成型等多个环节进行改善。我们公司具备极细同轴线束生产制造能力，可为客户提供83046-100B-01-D兼容替代线束方案，为工程验证、国产替代、第二供应商导入及批量采购提供专业的极细同轴线束制造支持。
