一、50PIN高密度设计，为高速信号连接提供紧凑方案

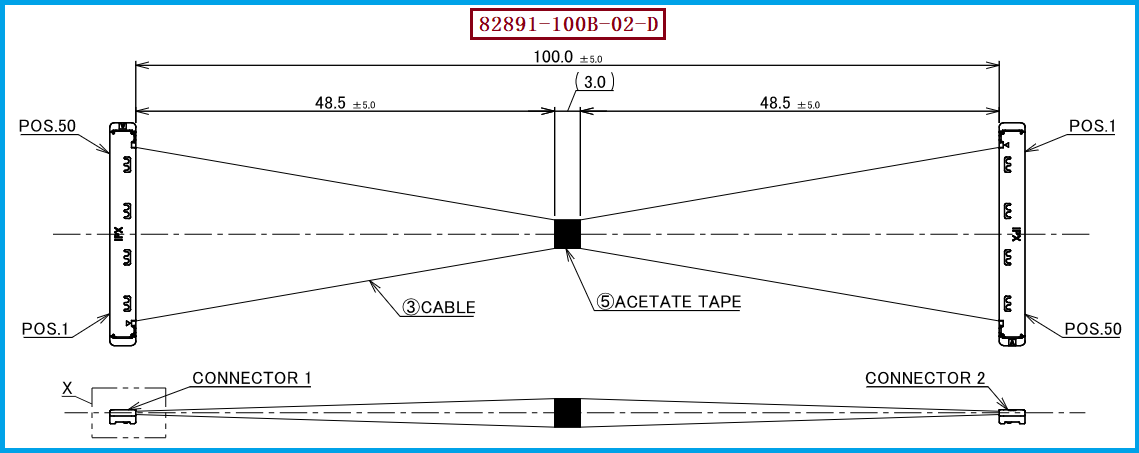

在笔记本电脑、平板电脑、AR/VR设备、摄像头模组及其他高密度电子设备内部，工程师经常需要在有限空间内完成多通道高速信号连接，这也是极细同轴线束得到广泛应用的重要原因。本款产品对应 I-PEX 82891-100B-02-D，属于CABLINE-SS系列50PIN极细同轴线束，采用40AWG Micro-Coaxial Cable，标准长度为100MM，线位定义为1-N；其线材端配套连接器型号为20373-R50T-06，连接器为50PIN、0.4MM Pitch结构。I-PEX官方资料显示，CABLINE-SS采用0.4MM Contact Pitch、Vertical（Right Angle）连接方向，支持10、14、20、30、32、35、40及50PIN等多种规格，并面向高速数据传输应用。

二、为什么极细同轴线束长度差会影响高速信号同步？

对于高速数字信号而言，线束并不是单纯的“导电通道”，而是整个高速链路的一部分。当信号从发送端经过极细同轴线束到达接收端时，需要经历一定的传播时间，因此线束长度发生变化，就会带来传播时延的变化。特别是在多通道高速信号系统中，如果不同通道之间存在明显的长度差，就可能形成通道间时延偏差（Skew），进而影响接收端对信号边沿和数据时序的判断。对于差分信号或多通道高速接口而言，工程师通常需要关注线长一致性、阻抗连续性、插入损耗及回波损耗等因素。I-PEX官方将CABLINE-SS定位于高数据速率传输，并列出V-By-One US、HDMI、USB、eDP及MIPI等高速接口作为参考应用，因此在实际项目中，不能只看连接器是否能够插接，还需要结合具体速率和系统Signal Integrity要求进行验证。

三、100MM并不是简单的长度参数，而是高速链路设计参数

本款 I-PEX 82891-100B-02-D的标准长度为100MM，而CABLINE-SS 50PIN、40AWG、1-N系列同时还存在200MM和300MM产品，例如官方资料中的82444-100B-02-D和82892-100B-02-D。三者虽然同属于50PIN、40AWG、1-N结构，但线长不同，因此在高速信号系统中不能简单认为“只要连接器一样就可以互换”。一般而言，线束长度增加后，信号传播路径随之增加，传输损耗和传播时延也会发生变化；当系统存在多路同步信号时，长度差还可能进一步转化为通道之间的时序偏差。因此，对于工程师而言，如果原设计使用100MM线束，应尽可能保持原长度；对于采购人员而言，在寻找第二供应商或国产替代方案时，也应将100MM作为明确的BOM和询价条件，而不能仅写“CABLINE-SS 50PIN线束”。I-PEX官方产品矩阵也明确区分了50PIN 100MM、200MM和300MM不同料号。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82891-100B-02-D的替代选型，建议工程师和采购人员从“连接器+Pin数+Pitch+线材+长度+线位+高速性能”进行完整匹配。本款产品应重点确认20373-R50T-06连接器、50PIN、0.4MM Pitch、40AWG、100MM以及1-N线位定义，其中任何一个关键参数发生变化，都可能影响机械安装或电气性能。I-PEX官方资料显示，20373-R50T-06属于CABLINE-SS 50PIN Plug Housing；同时官方标准Harness列表将82891-100B-02-D明确对应为50PIN Micro-Coaxial 40AWG、L=100MM、1-N。因此，在进行国产替代、第二供应商导入或BOM降本时，更合理的方式不是简单寻找“同接口线束”，而是按照原规格进行样品匹配，再通过导通、端接可靠性以及高速信号完整性测试进行验证。我们公司可提供：I-PEX 82891-100B-02-D兼容替代线束方案，可根据客户工程图、样品、BOM及技术要求，对50PIN、40AWG、100MM、1-N结构进行极细同轴线束开发与批量制造。

五、总结

对于高速电子产品而言，极细同轴线束的长度不仅关系到机械装配距离，也关系到信号传播时间及整个链路的Signal Integrity表现。本款I-PEX 82891-100B-02-D采用100MM长度、50PIN、40AWG及1-N线位定义，配套20373-R50T-06连接器，适用于高密度多通道连接需求。CABLINE-SS官方资料显示，该系列具有0.4MM Pitch，并以高数据速率传输为产品定位，官方参考标准包括最高16Gbps/lane的V-By-One US以及HDMI、USB、eDP、MIPI等高速接口。需要强调的是，这些是CABLINE-SS平台的参考应用，并不意味着具体线束在任何系统中都可以直接达到相应速率，实际性能仍需结合线材、连接器、PCB走线、信号源及接收端等进行验证。对于需要国产替代的客户，保持原有100MM长度和关键结构参数，再结合实际设备进行信号测试，是提高替代方案可靠性的关键。我们公司可提供I-PEX 82891-100B-02-D兼容替代线束方案，帮助工程师和采购人员在满足机械兼容及高速传输要求的基础上，建立稳定的极细同轴线束供应方案。

极细同轴线束的长度差看似只是几毫米或几十毫米的机械变化，但在高速多通道信号系统中，线长变化会进一步影响信号传播时延，因此需要关注通道间同步及整体信号完整性。对于I-PEX 82891-100B-02-D，建议将20373-R50T-06、50PIN、0.4MM Pitch、40AWG、100MM、1-N作为完整的产品识别与替代验证条件，通过机械尺寸、电气性能及实际高速信号测试，确保替代线束能够满足原设备的应用要求。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
