一、I-PEX 82445-100B-02-D：50P、44AWG、200mm极细同轴线束

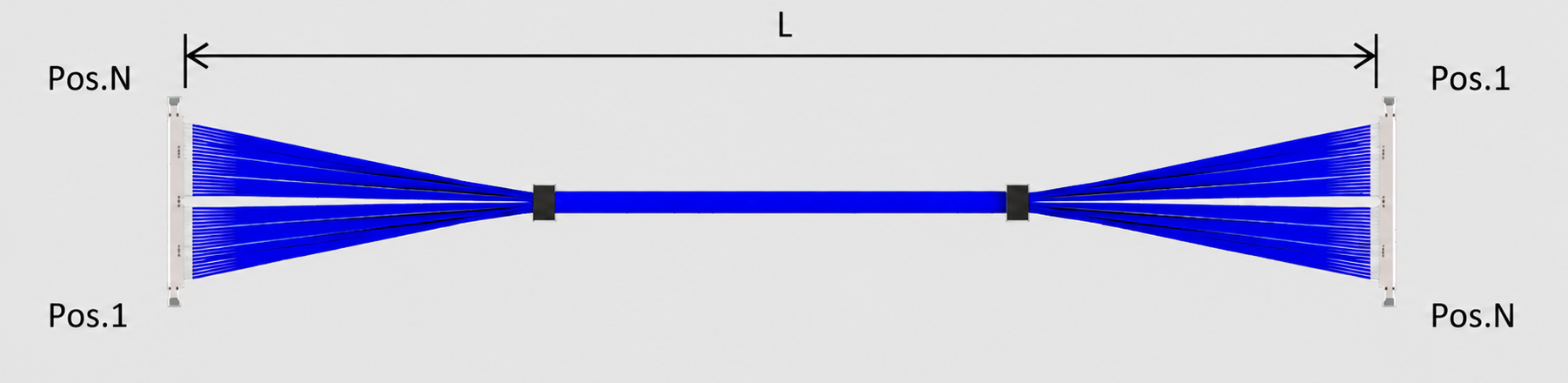

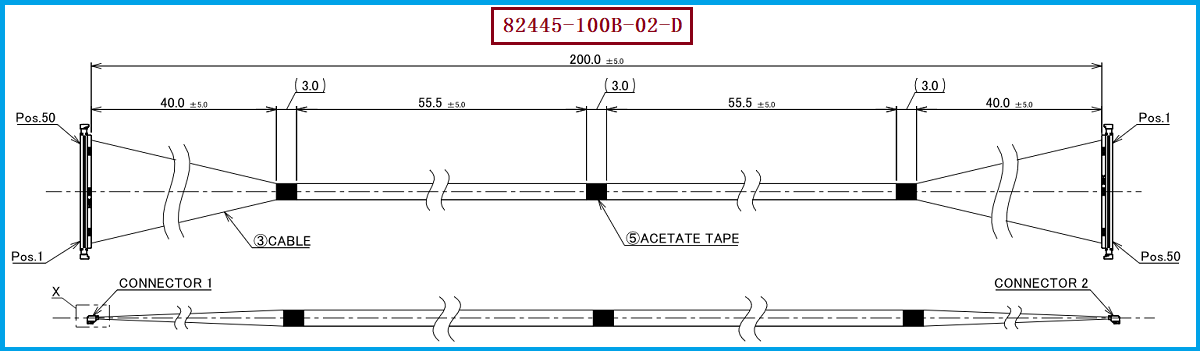

随着笔记本电脑、平板电脑、显示设备、摄像模组以及其他精密电子产品不断向轻薄化、小型化方向发展，设备内部可用于布线的空间越来越有限，但高速信号通道数量却不断增加。在这种应用背景下，极细同轴线束凭借小尺寸、高密度以及良好的高速信号传输特性，成为精密电子设备内部连接的重要方案。本文所介绍的 I-PEX 82445-100B-02-D，属于I-PEX CABLINE-UA II系列50Pin极细同轴线束，采用44AWG Micro-Coaxial Cable，线束长度200mm，1-N结构，其配套使用的线材端Plug Housing型号为 20497-050T-30。CABLINE-UA II采用0.3mm Pitch设计，并支持26P、32P、40P、50P等不同Pin数，可满足高密度内部信号连接需求。对于工程师而言，82445-100B-02-D的50P高通道设计能够帮助设备在有限空间内完成多路信号连接；对于采购人员而言，则可以围绕82445-100B-02-D、50P、44AWG、200mm、20497-050T-30等关键参数进行供应商询价、样品验证及兼容替代评估。

二、极细同轴线的结构组成及工作原理解析：小尺寸背后的高速传输原理

极细同轴线并不是普通导线的简单缩小，而是一种具有特定结构的微型传输线。典型极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部护套等部分组成。中心导体主要负责电信号传输，绝缘层用于保持中心导体与屏蔽层之间稳定的空间关系，屏蔽层则承担电磁屏蔽及信号参考等作用，最外层保护结构则主要用于提升线材在加工、装配和使用过程中的机械可靠性。当高速信号通过中心导体传输时，同轴结构能够使信号电场和磁场保持相对稳定的分布，并通过屏蔽层降低外部电磁干扰以及相邻信号通道之间的影响。因此，在50P高密度线束中，每一路极细同轴线都能够形成相对独立的信号传输通道，这也是极细同轴线适用于高速、多通道信号连接的重要原因。对于工程设计而言，实际性能还与线材阻抗、导体结构、绝缘材料、屏蔽结构、连接器以及线束加工工艺密切相关，因此不能仅依据“极细”或“44AWG”判断高速传输性能，而应结合完整的线材及系统设计进行验证。

三、44AWG + 50P + 200mm：高密度线束设计中的工程价值

44AWG极细同轴线兼顾了线径与信号传输需求，在多通道线束中能够有效降低整体线束体积，为设备内部元件布局和狭小空间走线提供更多设计余量；而50P结构则意味着一组线束可以承载更多信号通道，对于显示、影像以及高速数据连接等应用具有较高的集成价值。I-PEX CABLINE-UA II系列采用0.3mm Contact Pitch，配合紧凑型连接器结构，并具有多点接地设计，可用于对空间和EMI性能有较高要求的设备。I-PEX官方资料给出的参考传输能力为5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等参考应用，但这些属于参考应用信息，实际传输性能仍需要根据具体线材、线束长度、连接器、PCB设计及整机信号完整性进行验证。对于本型号而言，200mm线长又使工程师需要进一步关注插损、回损、串扰及阻抗控制等高速信号指标，因此在实际项目开发过程中，建议将机械尺寸验证与电气性能验证结合起来进行，而不是仅根据连接器Pin数和线径完成选型。

四、选型和兼容与替代方案参考及建议：从样品验证到批量采购

对于正在使用或计划采用 I-PEX 82445-100B-02-D 的客户，如果需要寻找兼容或替代线束，工程师和采购人员应首先确认原产品的完整规格，而不是仅按照“50P极细同轴线束”进行替换。建议重点核对 CABLINE-UA II系列、50P、44AWG、200mm、1-N、Plug Housing 20497-050T-30等关键参数，同时确认线序、端部结构、安装空间以及实际电气性能要求。由于同一系列连接器可能对应不同Pin数、线径和长度，即使外观接近，也不能直接判定为完全兼容。对于高速信号应用，还应通过样品进行尺寸、导通、线序、阻抗及信号完整性等项目验证。采购端则可以进一步从产品一致性、加工能力、样品响应速度、批量生产能力、交期以及长期供应稳定性等方面进行综合评估。我们公司可提供：I-PEX 82445-100B-02-D兼容替代线束方案，可针对该型号的50P、44AWG、200mm等核心规格进行极细同轴线束生产制造，并根据客户实际产品需求进行线长、线序、端部结构及加工工艺匹配，为使用该类I-PEX极细同轴线束的客户提供兼容替代及定制化解决方案。

五、总结

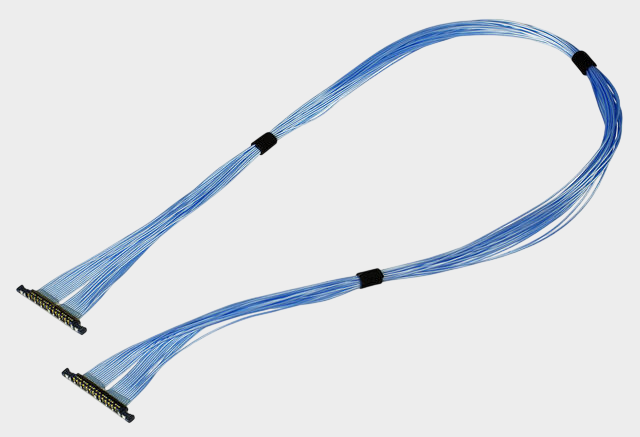

综合来看，I-PEX 82445-100B-02-D是一款面向精密电子设备内部高密度连接需求的50P极细同轴线束，其核心规格为44AWG Micro-Coaxial Cable、L=200mm、1-N，配套线材端Plug Housing型号为20497-050T-30。从工程应用角度来看，极细同轴线通过中心导体、绝缘层、屏蔽层及外部保护结构协同工作，在实现小型化、高密度布线的同时，为高速信号传输提供良好的结构基础；从采购和供应链角度来看，完整匹配连接器、Pin数、线径、长度、线序及电气性能，是进行兼容替代的关键。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 82445-100B-02-D 提供兼容替代线束方案，帮助客户在满足产品结构和性能要求的基础上，获得更加灵活的供应选择，为笔记本电脑、显示模组、摄像设备及其他精密电子产品提供可靠的极细同轴线束制造支持。
