一、30Pin极细同轴线束如何选择？先看Pin数、线径与长度

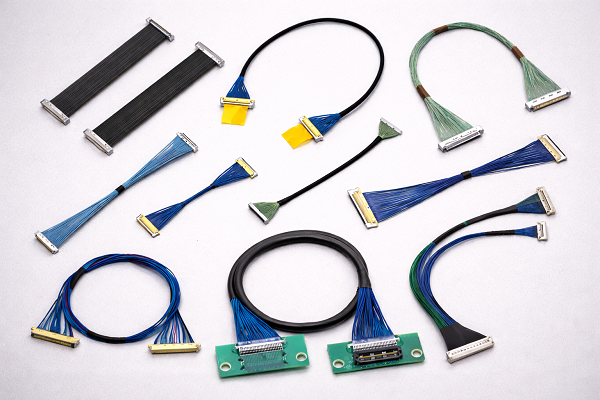

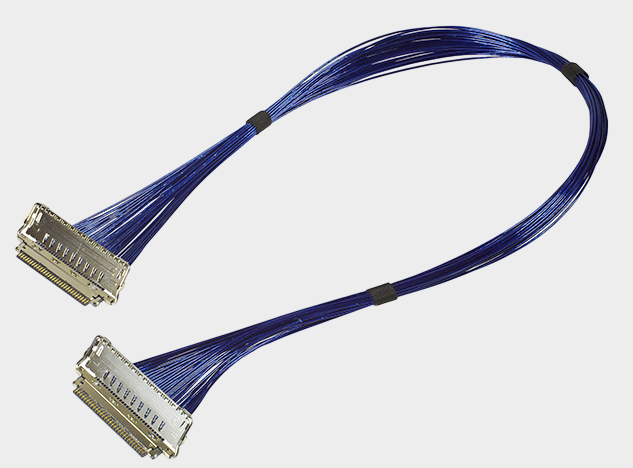

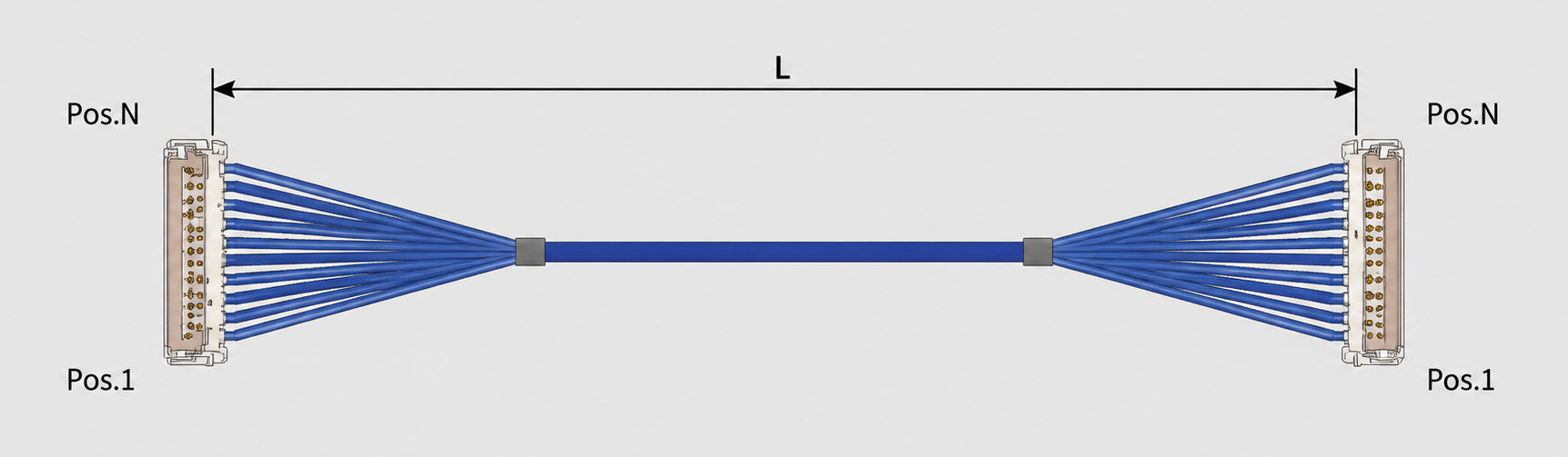

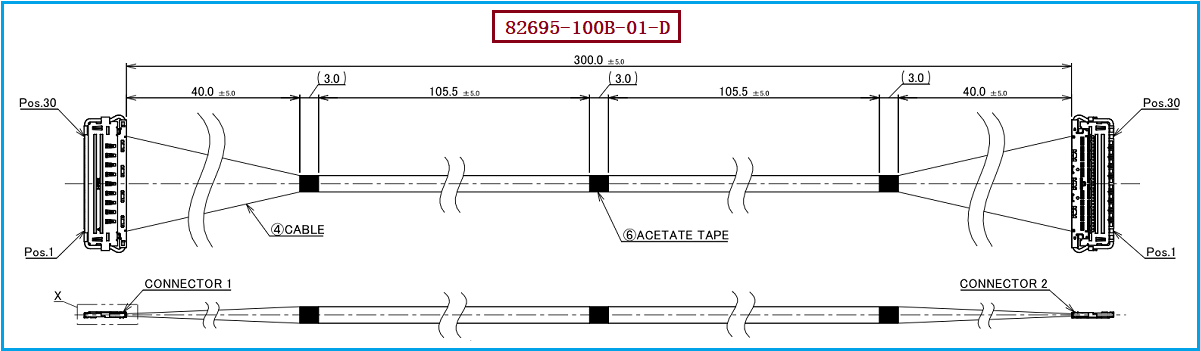

对于笔记本电脑、显示模组、工业电子设备等内部空间有限的产品而言，30Pin极细同轴线束的选择不能只看“30Pin”这一项，而需要同时确认Pin数量、线材AWG、线束长度以及Pin Assignment等关键参数。以 I-PEX 82695-100B-01-D 为例，该型号属于CABLINE-VS II 30P HARNESS，官方型号表明确对应30Pin、Micro-Coaxial、40AWG、300mm、1-1结构；同系列还存在82693-100B-01-D（100mm）和82694-100B-01-D（200mm），因此当设备内部布线距离不同的时候，应根据实际装配空间选择对应长度，而不能简单以同系列产品互相替代。对于工程师而言，正确的型号确认能够减少线束过长造成的空间占用，也能避免长度不足导致的装配问题；对于采购人员而言，在询价时明确完整料号，可以有效降低不同规格产品混料的风险。

二、20847-030T-01连接器与40AWG线材，决定线束的匹配基础

在30Pin极细同轴线束选型过程中，连接器与线材规格同样需要重点确认。本型号配套使用的线材端连接器型号为 20847-030T-01，I-PEX官方资料将其列为CABLINE-VS II 30Pin Plug Housing；CABLINE-VS II系列采用0.5mm Contact Pitch和水平对插结构，可提供20Pin、30Pin、40Pin等配置，并支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格。对于本型号而言，40AWG是重要的规格识别条件，工程师在进行替代设计时，应同时核对连接器匹配、线材规格和端接工艺，而采购人员则应避免仅以“30Pin连接器”作为采购依据。I-PEX官方资料还显示，AWG40对应的系列电流额定值为0.3A/contact，但实际整套线束应用仍应根据具体线材和系统设计进行验证。

三、30Pin高密度结构如何满足有限空间内的连接需求？

所谓“30Pin极细同轴线束如何选择”，本质上也是对设备内部空间、信号数量和连接可靠性的综合平衡。CABLINE-VS II采用0.5mm间距、水平插拔结构，连接器插合高度约0.95±0.25mm、深度约6.7mm，同时采用ZenShield®全屏蔽和多点接地结构，并配置机械式锁扣，有利于在高密度、小型化设备内部实现稳定的信号连接。对于工程师而言，这种结构可以在有限PCB和机构空间内布置较多信号通道，同时通过极细同轴线材保持较好的布线灵活性；对于采购人员而言，则需要关注供应商能否稳定完成极细同轴线材的端接、成型和检测，而不仅仅比较单条线束价格。需要注意的是，I-PEX官网列出的PCIe Gen5、USB4、DisplayPort等高速标准属于系列产品的Reference Only信息，具体到82695-100B-01-D的实际高速应用，仍应结合线材、长度、设备结构及信号完整性测试进行确认。

四、选型和兼容与替代方案参考及建议

对于需要寻找国产替代或第二供应来源的工程项目，建议首先按照30Pin、40AWG、300mm、1-1、连接器型号20847-030T-01这一组合确认目标产品，然后再根据设备结构核对线束外形、走线方向、弯折空间以及实际装配状态。尤其需要注意，I-PEX官方同时存在30Pin、40AWG、300mm的82291-100B-02-D，但其属于1-N结构，与82695-100B-01-D的1-1结构不同，因此不能仅凭Pin数、AWG和长度判断两者完全相同。 我们公司可提供：I-PEX 82695-100B-01-D兼容替代线束方案，可围绕30Pin、40AWG、300mm、1-1等关键规格，根据客户图纸、样品及实际应用需求进行极细同轴线束的兼容开发、样品制作和批量生产，为工程师提供替代设计参考，为采购人员提供第二供应来源选择。实际替代导入时，建议通过样品装配、导通、尺寸、绝缘以及高速信号等项目进行验证，最终以双方确认的技术规格为准。

五、总结

对于30Pin极细同轴线束来说，正确选型只是项目导入的第一步，后续还需要关注产品一致性、连接器端接品质、线材加工能力以及批量交付稳定性。I-PEX 82695-100B-01-D以30Pin、40AWG、300mm、1-1为主要规格特征，并配套CABLINE-VS II系列连接器结构，适用于对空间、信号连接密度和线束柔性有要求的设备内部连接。 对工程师来说，应重点确认规格匹配和实际装配效果；对采购人员来说，则应进一步评估供应商的制造能力、品质控制、交付周期和持续供货能力。总结来看，选择30Pin极细同轴线束时，应从Pin数量、AWG线径、长度、Pin Assignment、连接器型号以及实际应用环境进行综合判断，而不是单纯按照外观或Pin数采购。我们公司专注于极细同轴线束生产制造，可为客户提供I-PEX 82695-100B-01-D兼容替代线束方案，协助客户完成样品验证、规格匹配和批量生产。
