一、同样是极细同轴线束，为什么报价可能相差很大？

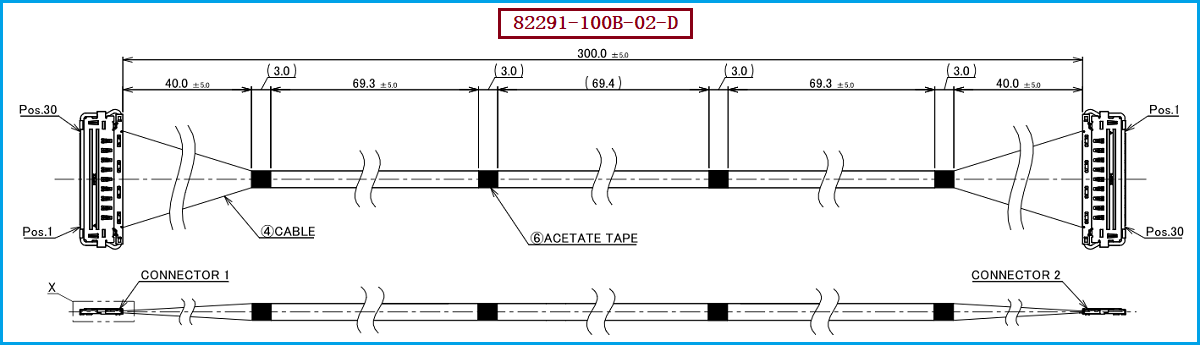

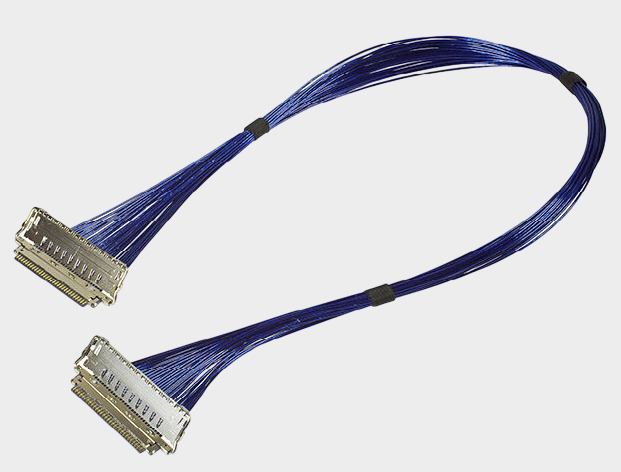

在工程采购过程中，很多采购人员都会遇到一个实际问题：为什么看起来规格差不多的极细同轴线束，不同供应商给出的报价却可能相差很大？ 对于本文对应的 I-PEX 82291-100B-02-D 而言，它并不是普通的单根电线，而是一款 CABLINE®-VS II 30Pin、300mm、1-N结构的极细同轴线束，图纸规定采用30根 AWG40、50Ω Micro-Coaxial Cable，整体标称长度为 300±5mm，两端为30Pin连接器结构，并采用特定的反向Pin Assignment；线束中还涉及UV Glue Bonding和4处黑色Acetate Tape固定。 因此，供应商报价差异通常并不只是“线材价格不同”，而是由40AWG极细同轴线材成本、30Pin连接器及配套组件、精密端接工艺、设备与人工、良率、检测要求、线束成型、订单数量以及质量控制标准共同决定。对于工程师而言，需要关注的是产品是否真正满足图纸要求；对于采购人员而言，则不能单纯比较“每条多少钱”，而应该比较供应商提供的究竟是不是同规格、同工艺、同可靠性水平的产品。

二、40AWG + 30Pin + 300mm，决定了这款线束的制造难度和成本结构

I-PEX 82291-100B-02-D的成本差异，很大程度上来自其极细化、高密度的制造要求。该产品使用30根40AWG极细同轴线，每根线材都需要进行精细端接，并按照图纸要求完成Connector 1与Connector 2之间的反向Pin对应；图纸还明确了连接器组件，包括 20847-030T-01 Housing Ass'y、3427-0301 Shell-A以及20848-030T-01 Lock Bar Ass'y，相关连接器资料也将20847-030T-01列为CABLINE-VS II 30Pin Plug Housing。 同时，CABLINE-VS II本身采用0.5mm Contact Pitch、水平对插、机械锁扣和ZenShield®全屏蔽结构，官方资料显示其支持20/30/40Pin配置以及AWG36～AWG44 Micro-Coaxial Cable，其中AWG40对应0.3A/contact的电流能力。 这意味着生产过程中任何一个环节出现端接偏差、Pin错位、线材损伤或成型尺寸异常，都可能造成产品报废，因此良率和制造工艺能力也会直接反映到最终报价中。也正因为如此，采购人员在比较报价时，应特别警惕“低价但规格不完整”的方案，建议将线材规格、阻抗、连接器型号、长度、Pin Assignment、端接质量和检测标准放在同一评价维度进行比较。

三、选型和兼容与替代方案参考及建议：先确认规格，再比较价格

对于 I-PEX 82291-100B-02-D的兼容替代，建议工程师和采购人员首先确认30Pin、40AWG、50Ω、300mm、1-N结构以及连接器配置，再进一步确认线束固定方式和电气性能，而不是仅凭“30Pin极细同轴线束”进行询价。I-PEX官方目前将82291列为 30Pin Micro-Coaxial 40AWG、L=300mm、1-N的Sample Harness for Evaluation Part Number，并与100mm的82188、200mm的81457形成同系列不同长度产品；同时，官方还存在30Pin / 40AWG / 300mm的1-1型号82695，因此Pin Assignment不同，即使Pin数、AWG和长度完全相同，也不能直接认为可以互换。 对采购端来说，合理的报价比较方式应该是“同规格、同材料、同连接器、同工艺、同检测条件”的横向比较；对工程端来说，则应通过样品测试确认机械装配、导通、绝缘以及高速信号传输等要求。我们公司可提供：I-PEX 82291-100B-02-D兼容替代线束方案，可围绕30Pin、40AWG、50Ω、300mm及对应连接器结构进行工程评估、样品打样和批量生产，帮助客户建立第二供应来源，并根据实际项目需求进行规格确认。

四、为什么不能只选择最低报价？稳定的制造能力才是长期采购成本

极细同轴线束属于典型的“小型化、高精度、多工序”产品，低报价并不一定意味着综合采购成本最低。对于 I-PEX 82291-100B-02-D这种30Pin / 40AWG / 300mm线束，如果供应商为了降低成本而采用不同规格的线材、不同的连接器组件、简化端接工艺或降低检测标准，初期报价可能更低，但进入批量生产后可能产生接触不良、Pin错位、线材断裂、装配不良或批次一致性不足等问题，最终增加返工、退货和项目验证成本。因此，采购人员更应该关注供应商的极细同轴线束制造经验、40AWG加工能力、端接良率、质量检测能力和批量交付稳定性；工程师则应重点验证实际样品是否与目标规格一致。CABLINE-VS II连接器系列本身面向高速、小型化连接应用，官方资料强调其0.5mm Pitch、全屏蔽及机械锁扣设计，并列出了PCIe Gen5等高速应用参考。 我们公司专注于极细同轴线束生产制造，可以根据客户提供的原产品、图纸或样品进行规格分析和兼容替代开发，从而不仅帮助客户比较“单价”，更帮助客户控制长期供应链成本和产品导入风险。

五，总结

极细同轴线束报价差异，本质是制造能力与规格要求的差异

对于工程师和采购人员来说，理解“极细同轴线束报价为什么差距这么大？”的关键，不是单纯比较供应商给出的一个价格数字，而是要拆解价格背后的线材、连接器、Pin数量、AWG规格、长度、端接工艺、线束成型、检测标准、生产良率和批量规模。以 I-PEX 82291-100B-02-D为例，其30Pin、40AWG、50Ω、300mm、1-N结构决定了产品具有较高的精密制造要求。我们公司可针对这一型号提供兼容替代极细同轴线束方案，通过规格确认、样品验证及批量制造，为工程师提供可验证的替代产品，也为采购人员提供更多供应链选择。需要强调的是，兼容替代产品应以双方最终确认的图纸、样品和技术规格为准，并不代表与I-PEX存在品牌授权或官方关联。
